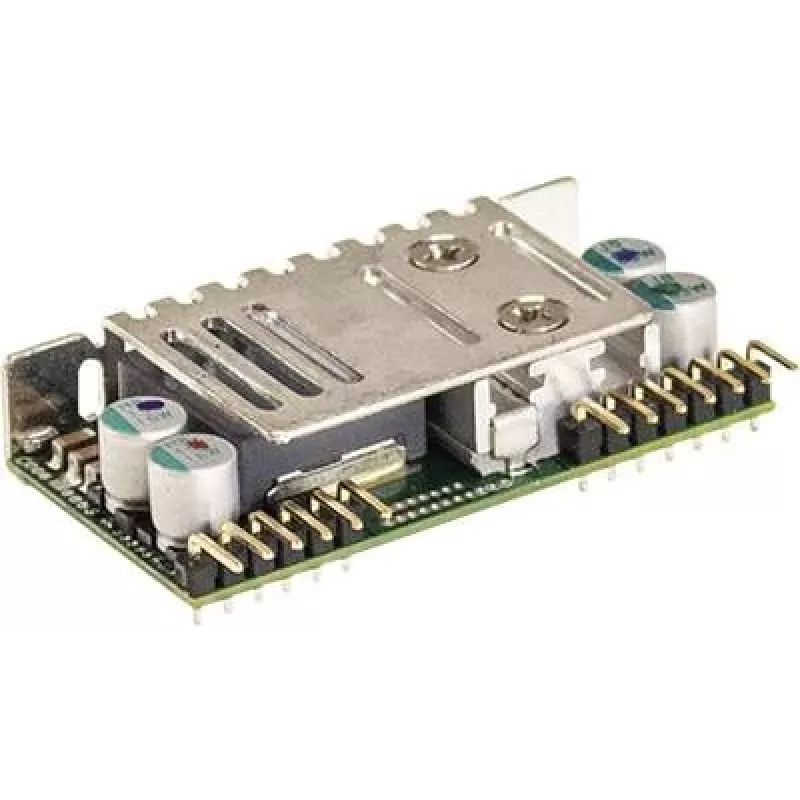

Maitinimo keitiklis/inverteris MEAN WELL NID100-24, 100 W, 24 V išėjimas, 30–53 V įėjimas

MEAN WELL NID100-24 yra kompaktiškas DC-DC neizoliuotas keitiklis, skirtas plokštės lygio maitinimo konvertavimui, kai reikalinga stabili 24 V įtampa iš aukštesnės nuolatinės srovės magistralės. Šis modulis tiekia iki 100 W galios su 24 VDC išėjimu ir 4,2 A srove, priimdamas platų įėjimo įtampos diapazoną nuo 30 iki 53 VDC. Jis tiekiamas atviro rėmo SIP pakuotėje, tinkamoje montuoti ant spausdintinės plokštės. Dėl mažų matmenų (50,8 mm gylis, 12 mm aukštis) jis puikiai tinka erdvės požiūriu ribotoms pramoninėms ir telekomunikacijų maitinimo sistemoms, kurioms reikalingas patikimas nuolatinės srovės žeminimo sprendimas.

Privalumai

Keitiklis užtikrina reguliuojamą 24 V išėjimą iki 4,2 A srovės, o įėjimo diapazonas apima įprastas tarpines nuolatinės srovės magistralės įtampas. SIP atviro rėmo pakuotė leidžia lengvai montuoti ant PCB ir integruoti į individualius maitinimo mazgus. Nuotolinis įjungimo/išjungimo valdymas leidžia sistemos lygio maitinimo seką ir nuotolinį valdymą. Įrenginys yra lengvas, atitinka RoHS reikalavimus ir skirtas nuolatiniam darbui įrangoje, kuriai reikalingas kompaktiškas DC-DC konvertavimas.

Tinka

• Pramoninėms valdymo sistemoms ir automatikos elektronikai
• Telekomunikacijų įrangai ir bazinių stočių moduliams
• Paskirstytoms maitinimo sistemoms ir tarpinei magistralės konversijai
• Integruotoms sistemoms ir kompaktiškiems maitinimo blokams

Pagrindinės techninės specifikacijos

• Išėjimo įtampa: 24 VDC
• Maksimali išėjimo srovė: 4,2 A
• Maksimali išėjimo galia: 100 W
• Įėjimo įtampos diapazonas: 30–53 VDC
• Topologija: neizoliuotas DC-DC keitiklis
• Pakuotė: SIP atviro rėmo, montuojama ant PCB
• Valdymas: nuotolinis įjungimo/išjungimo funkcija
• Matmenys (apytiksliai): 50,8 mm gylis, 12 mm aukštis
• Svoris (apytiksliai): 35 g

Kaip naudoti

Sumontuokite keitiklį ant tinkamos spausdintinės plokštės, laikydamiesi standartinių DC-DC maitinimo modulių išdėstymo taisyklių, užtikrindami tinkamus vario plotus šilumos išsklaidymui ir teisingą įėjimo/išėjimo poliškumą. Prijunkite įėjimą prie stabilaus 30–53 V nuolatinės srovės šaltinio ir patikrinkite išėjimą su tinkama apkrova, neviršijančia 4,2 A. Naudokite nuotolinį įjungimo/išjungimo valdymą, kad įjungtumėte arba išjungtumėte išėjimą pagal sistemos maitinimo seką. Laikykitės gamintojo rekomenduojamų tarpų ir įžeminimo praktikų, integruojant į pramoninę ar telekomunikacijų įrangą.
