Maitinimo adapteris MEAN WELL MPM-15-24 15W 24V Įvadas 90-264V

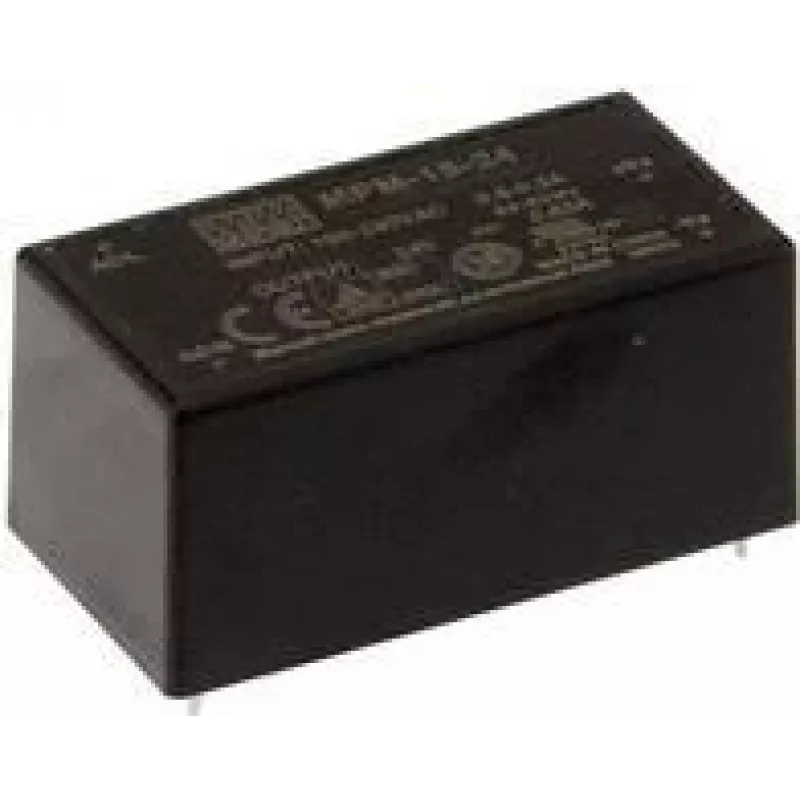

MEAN WELL MPM-15-24 yra kompaktiškas kintamosios srovės į nuolatinę srovę vienos išvesties medicininis hermetizuotas maitinimo šaltinis, tiekiantis 24 V DC esant 0,63 A (15 W). Jis priima platų įėjimo įtampos diapazoną nuo 90 iki 264 V AC, atitinka RoHS reikalavimus ir turi 2xMOPP izoliaciją, tinkamą medicinos įrangai. Įrenginys yra lengvas ir mažas – 52,4 mm gylio, 24 mm aukščio ir sveria 56 g – skirtas montuoti ant spausdintinės plokštės per skylutes.

Privalumai

Adapteris užtikrina stabilią 24 V išvestį su iki 0,63 A srove kompaktiškame hermetizuotame korpuse. Platus kintamosios srovės įėjimo diapazonas (90–264 V) leidžia naudoti visame pasaulyje, o 2xMOPP izoliacija padidina saugumą medicinos įrangoje. Maži matmenys ir mažas svoris palengvina integraciją į erdvės ribojamas PCB konstrukcijas, o atitiktis RoHS užtikrina sumažintą pavojingų medžiagų kiekį.

Tinka

• Mažos galios medicinos prietaisams, kuriems reikia izoliuoto 24 V maitinimo
• Pramoniniams valdymo moduliams montuojamiems ant PCB
• Įterptinėms sistemoms ir instrumentacijai su erdvės apribojimais

Pagrindinės specifikacijos

• Modelis: MPM-15-24
• Išvestis: 24 V DC, 0,63 A (15 W)
• Įėjimo įtampa: 90–264 V AC
• Montavimas: PCB per skylutes
• Izoliacija: 2xMOPP (medicininė)
• Matmenys: gylis 52,4 mm, aukštis 24 mm
• Svoris: 56 g
• Standartai: atitinka RoHS

Kaip naudoti

Sumontuokite MPM-15-24 ant PCB naudodami montavimo kaiščius, laikydamiesi gamintojo rekomenduojamo pėdsako ir litavimo nurodymų. Prijunkite kintamosios srovės įėjimą nurodytame 90–264 V diapazone ir prieš įjungdami prijungtą grandinę patikrinkite teisingą poliškumą bei patikimus 24 V DC išvesties jungtis. Montuodami laikykitės standartinių hermetizuotų medicininių maitinimo modulių tvarkymo taisyklių, kad išvengtumėte mechaninių įtempimų.

Rekomendacijos

Naudokite modulį įrangoje, kuriai reikalinga medicininė izoliacija; užtikrinkite tinkamus PCB atstumus ir šliaužimo takus, pasirūpinkite tinkamu šilumos valdymu ir venkite nuolatinio darbo esant maksimaliai apkrovai nepatikrinus temperatūros pakilimo galutiniame korpuse.
