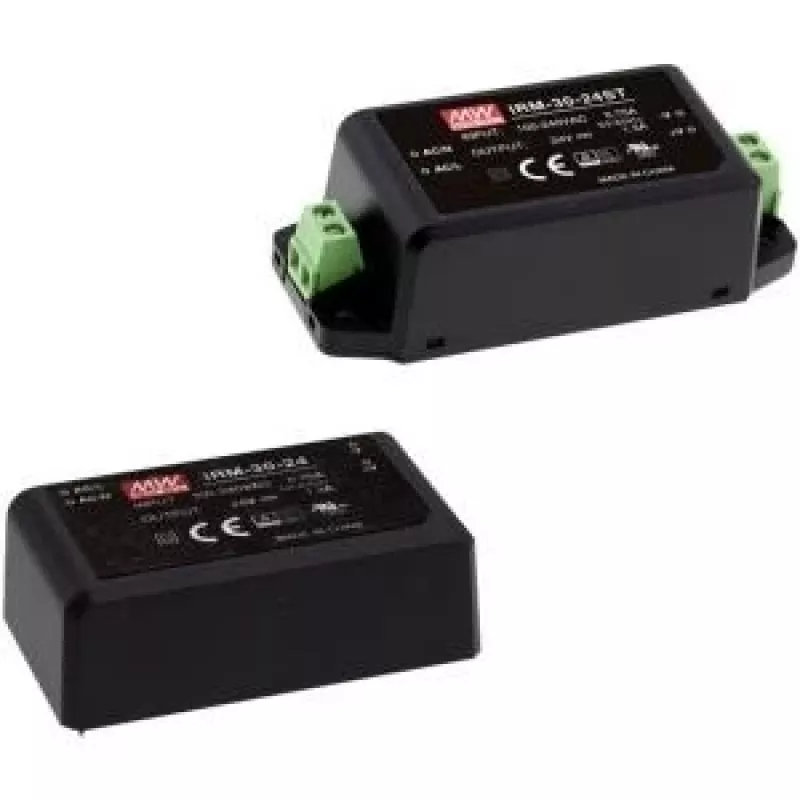

MEAN WELL IRM-30-24 - 31,2W 24V 1,3A hermetizuotas PCB montažo AC/DC maitinimo modulis, 85-264VAC įėjimas, 88,5% efektyvumas

Kai įrenginio maitinimo šaltinis turi tilpti mažame korpuse ir atlaikyti pramonines sąlygas, atviri maitinimo blokai dažnai nuvilia. MEAN WELL IRM-30-24 – hermetizuotas 30W AC/DC modulis, kuris tiesiogiai lituojamas ant PCB ir užtikrina stabilią 24V DC įtampą bei 1,3A srovę. Dėl pilnai užpildytos konstrukcijos jis atsparus dulkėms, drėgmei ir vibracijai, todėl tinka įrenginiams, kuriems reikia patikimo maitinimo be papildomos priežiūros.

Kodėl verta rinktis IRM-30-24

• Universalus 85-264VAC įėjimas (47-440Hz) – veikia be jokių jungiklių bet kurioje šalyje.
• 31,2W išėjimo galia esant 24V DC ir 1,3A – pakanka jutikliams, valdikliams, IoT moduliams.
• 88,5% efektyvumas ir mažesnis nei 0,1W suvartojimas be apkrovos – mažiau šilumos, mažesnės eksploatacinės išlaidos.
• Pilnai hermetizuotas PCB montažo korpusas – atsparus dulkėms, drėgmei, vibracijai.
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis.
• Saugos sertifikatai: UL62368-1, TUV EN62368-1, EAC TP TC 004.
• Darbinė temperatūra nuo -30°C iki +70°C – tinka nekondicionuojamose patalpose.
• 3000VAC izoliacija tarp įėjimo ir išėjimo – saugus sprendimas jautriai elektronikai.

Kaip naudoti

Modulis montuojamas tiesiai ant spausdintinės plokštės litavimo būdu arba naudojant lizdą. Aušinimas vyksta natūraliai konvekcija – ventiliatoriaus nereikia, todėl įrenginys veikia tyliai. Esant pilnai apkrovai, 40ms palaikymo laikas užtikrina stabilų išėjimą trumpiems įėjimo pertraukimams. Dėl mažo tuščiosios eigos suvartojimo modulis tinka energiją taupantiems sprendimams.

Techninė specifikacija

• Išėjimo galia: 31,2W
• Išėjimo įtampa: 24V DC
• Išėjimo srovė: 1,3A
• Įėjimo įtampa: 85-264VAC
• Įėjimo dažnis: 47-440Hz
• Įėjimo srovė: 0,75A esant 115VAC, 0,5A esant 230VAC
• Efektyvumas: 88,5%
• Palaikymo laikas: 40ms (230VAC, pilna apkrova)
• Suvartojimas be apkrovos: <0,1W
• Izoliacijos įtampa: 3000VAC
• Darbinė temperatūra: -30°C iki +70°C
• Apsaugos: trumpasis jungimas, perkrova, viršįtampis
• Saugos standartai: UL62368-1, TUV EN62368-1, EAC TP TC 004
• Montavimas: PCB
• Aušinimas: laisva oro konvekcija

Kam tinka

Projektuotojams ir integratoriams, kurie kuria kompaktiškus pramoninius valdiklius, IoT įrenginius, matavimo sistemas ar kitą elektroniką, reikalaujančią patikimo 24V maitinimo. Modulis taip pat tinka tiems, kurie vertina ilgą tarnavimo laiką net ir sudėtingomis sąlygomis.

Patarimas: prieš lituodami modulį, įsitikinkite, kad PCB takeliai atlaikys iki 1,3A srovę, ir palikite pakankamai vietos aplink modulį natūraliam aušinimui. Jei įrenginys veiks aukštoje temperatūroje, apsvarstykite galimybę sumažinti apkrovą – taip prailginsite modulio tarnavimo laiką.
