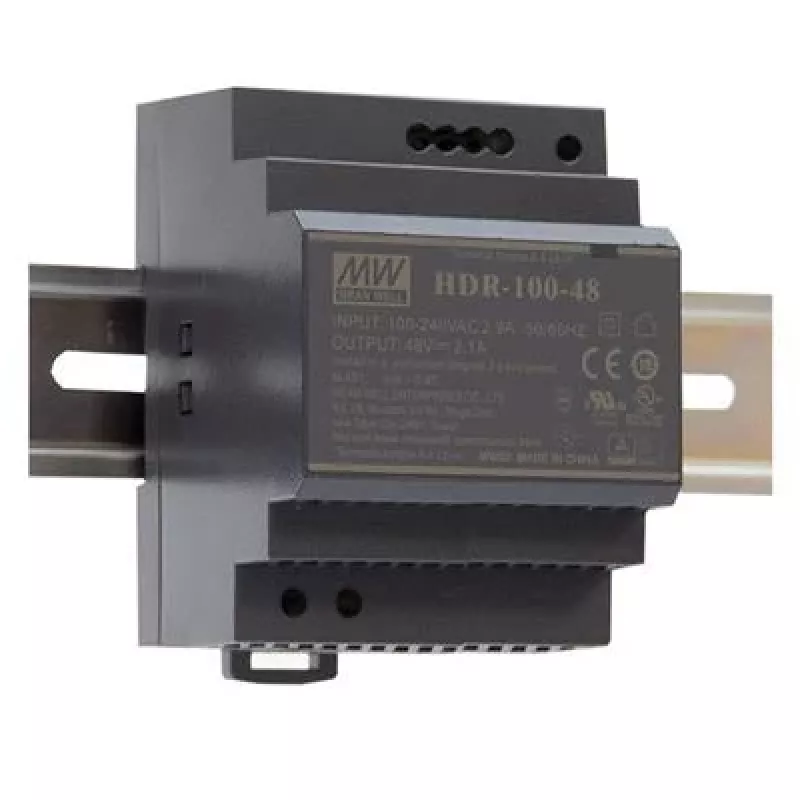

MEAN WELL HDR-100-48N DIN bėgio maitinimo šaltinis 48V 100W

MEAN WELL HDR-100-48N – tai 100 W galios DIN bėgio maitinimo šaltinis, tiekiantis stabilų 48 V DC išėjimą, skirtas pramoninėms valdymo sistemoms ir pastatų automatizavimui.

Kodėl verta rinktis

• Našumas iki 90 % – mažesnės energijos sąnaudos ir mažiau šilumos
• Platus įėjimo įtampos diapazonas: 85–264 VAC / 120–370 VDC
• Išėjimo įtampa reguliuojama 48–55 V potenciometru
• Visapusiška apsauga: trumpojo jungimo, perkrovos, perįtampos, perkaitimo
• Mažos tuščiosios eigos sąnaudos: <0,3 W
• Atitinka UL61010-1, TUV EN61010-1, EAC, CB saugos standartus
• EMC atitiktis: EN55032 Class B

Techninė specifikacija

• Išėjimo įtampa: 48 V DC
• Nominali galia: 100,8 W
• Išėjimo srovė: 2,1 A
• Įėjimo įtampos diapazonas: 85–264 VAC / 120–370 VDC
• Našumas: iki 90 %
• Montavimas: DIN bėgis (TS-35/7,5 arba TS-35/15)
• Darbinė temperatūra: -30 iki +70 °C
• Apsaugos: trumpojo jungimo, perkrovos, perįtampos, perkaitimo
• Išėjimo įtampos reguliavimas: 48–55 V potenciometru
• Tuščiosios eigos sąnaudos: <0,3 W
• Saugos standartai: UL61010-1, TUV EN61010-1, EAC, CB
• EMC atitiktis: EN55032 Class B
• Aušinimas: laisva oro konvekcija
• Korpuso medžiaga: plastikas
• Serija: Mean Well HDR
• Izoliacijos įtampa: 3 kVAC (įėjimas–išėjimas)

Kam tinka

Šis maitinimo šaltinis puikiai tinka pramoninėms valdymo sistemoms, pastatų automatizavimo sprendimams, procesų valdymo įrangai, signalizacijos sistemoms ir kitiems įrenginiams, kuriems reikalingas patikimas 48 V DC maitinimas DIN bėgio montavimo formatu. Dėl plataus temperatūrų diapazono jis tinka eksploatuoti įvairiose aplinkose – nuo šildomų patalpų iki nešildomų techninių patalpų.

Kaip naudoti

Įrenginys montuojamas ant standartinio DIN bėgio (TS-35/7,5 arba TS-35/15). Prijunkite įėjimo maitinimą prie L ir N gnybtų, o įžeminimą – prie PE. Išėjimo įtampą galima koreguoti potenciometru, esančiu priekinėje panelėje, kad ji atitiktų konkretaus įrenginio reikalavimus. Prieš prijungdami apkrovą įsitikinkite, kad poliškumas teisingas. Maitinimo šaltinis aušinamas natūralia oro konvekcija, todėl būtina užtikrinti pakankamą ventiliaciją aplink korpusą.

Patarimas: jei reikia didesnės galios ar rezervo, rinkitės galingesnį tos pačios serijos modelį. Visada palikite bent 20–30 % galios rezervą, kad maitinimo šaltinis veiktų optimaliu režimu ir tarnautų ilgiau. Periodiškai patikrinkite, ar gerai priveržti gnybtai – tai padės išvengti perkaitimo ir įtampos kritimų.
