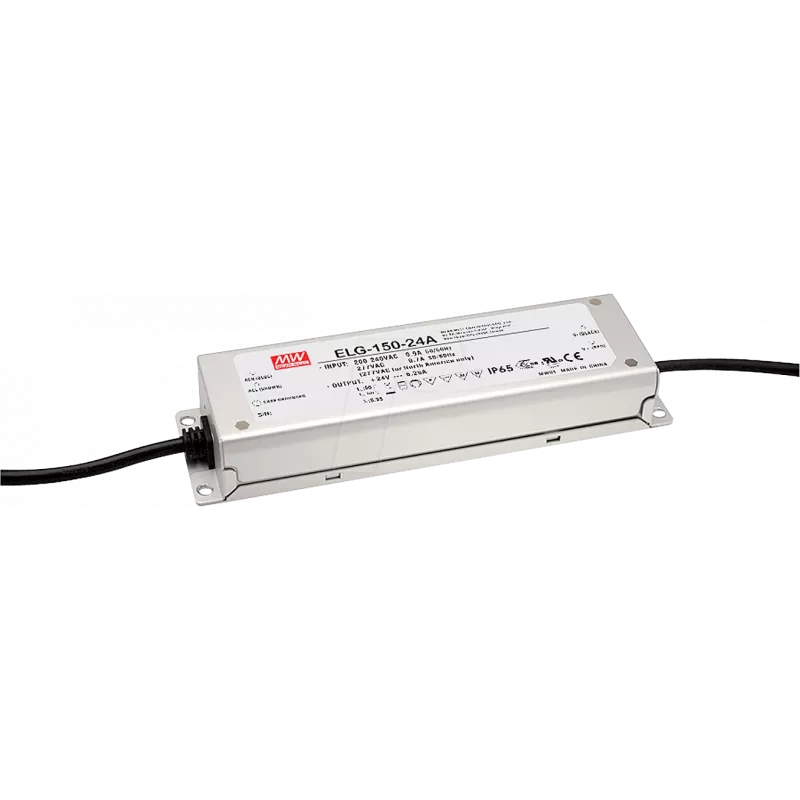

LED tvarkyklė MEAN WELL ELG-150-24A-3Y

MEAN WELL ELG-150-24A-3Y yra AC-DC vienos išvesties LED tvarkyklė, tiekianti 24 VDC esant 6,25 A (150 W). Ji pasižymi pastovios srovės ir pastovios įtampos (CC+CV) valdymu su reguliuojama išvestimi per potenciometrą, trijų laidų AC įėjimu su aktyvia galios faktoriaus korekcija (PFC), IP20 apsaugos laipsniu ir kabelio išvestimi, skirta paprastam prijungimui. Ši tvarkyklė priima platų AC įėjimo įtampos diapazoną nuo 100 iki 305 VAC ir yra sukurta patikimam patalpų LED apšvietimo maitinimui, kai reikalingas kompaktiškas ir stabilus maitinimo šaltinis.

Privalumai

Ši LED tvarkyklė užtikrina stabilią 24 V išvestį iki 6,25 A, tiek su CC, tiek su CV reguliavimu, leidžiančiu maitinti įvairius LED modulius. Integruotas potenciometras leidžia tiksliai sureguliuoti išėjimo srovę ar įtampą pagal konkrečią LED apkrovą. Platus įėjimo įtampos diapazonas ir aktyvi PFC gerina suderinamumą su skirtingais elektros tinklais ir mažina trikdžius tinkle. Kompaktiški matmenys leidžia montuoti ribotos erdvės vietose, o kabelio išvestis supaprastina laidų sujungimą.

Tinka

• Patalpų LED juostų ir modulių įrenginiams, kuriems reikia 24 VDC maitinimo
• Architektūriniam ir akcentiniam apšvietimui komercinėse ar gyvenamosiose patalpose
• Apšvietimo sistemoms, kuriose reikalingas reguliuojamas CC/CV išėjimas derinimui

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: ELG-150-24A-3Y (MPN: ELG-150-24A-3Y)
• EAN: 4021087038447
• Išėjimas: 24 VDC, 6,25 A, 150 W
• Išėjimo režimas: CC + CV, reguliuojamas potenciometru
• Įėjimo įtampa: 100–305 VAC, 3 laidų įėjimas, su PFC
• Apsaugos laipsnis: IP20 (patalpoms)
• Matmenys (P×G×A): 63 × 219 × 35,5 mm
• Išėjimo jungtis: kabelio išvestis

Kaip naudoti

Pritvirtinkite LED tvarkyklę vėdinamoje patalpoje ir atlikite elektros jungtis pagal vietinius elektros instaliacijos reikalavimus. Prijunkite trijų laidų AC įėjimą (L, N, įžeminimas) prie elektros tinklo, o kabelio išvestį prie 24 V LED apkrovos, laikydamiesi poliškumo. Naudokite įmontuotą potenciometrą, kad sureguliuotumėte pastovią srovę ar įtampą pagal LED modulių poreikius. Prieš baigdami montavimą, multimetru patikrinkite išėjimo nustatymus ir užtikrinkite, kad visi jungtys yra tvirtos.

Rekomendacijos

Montuokite įrenginį sausoje, be dulkių patalpoje su pakankama ventiliacija. Neviršykite vardinės išėjimo srovės ir galios. Siekiant ilgalaikio patikimumo, venkite montavimo prie šilumos šaltinių ir užtikrinkite tinkamą laidų sujungimą bei įžeminimą pagal vietinius elektros kodeksus.
