Maitinimo adapteris MEAN WELL DPU01N-12 1W Įv. 21.6-26.4V Išv. ±12V

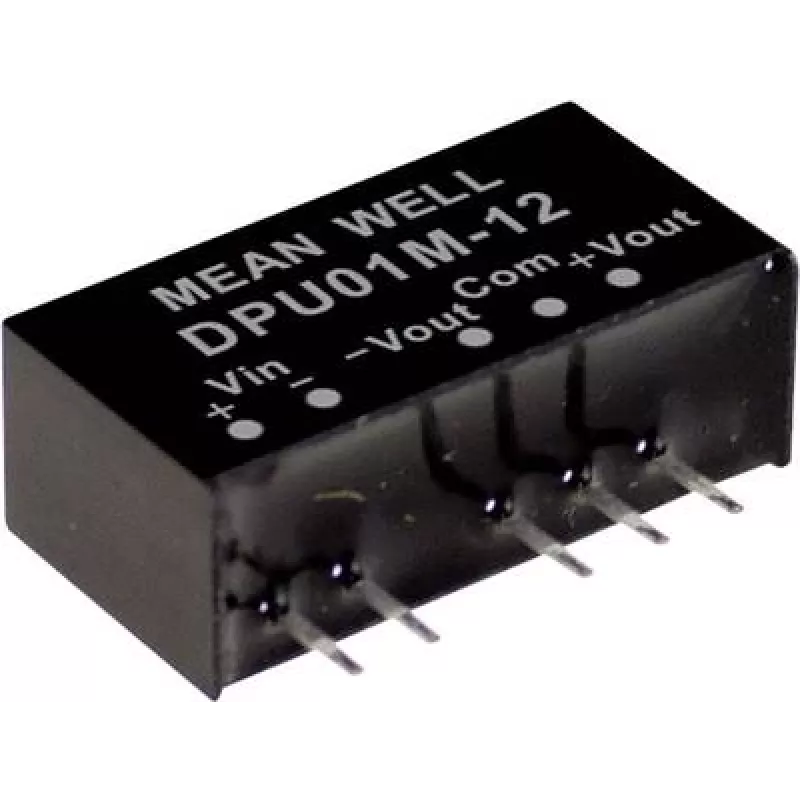

MEAN WELL DPU01N-12 yra kompaktiškas nuolatinės srovės keitiklis, skirtas montuoti ant spausdintinės plokštės. Jis idealiai tinka tais atvejais, kai reikalingas mažas, plokštėje montuojamas maitinimo modulis, tiekiantis bipolinę ±12 V įtampą. Šis keitiklis puikiai tinka analoginėms grandinėms, mažos galios signalų apdorojimo moduliams ar valdikliams, kuriems reikalinga tiek teigiama, tiek neigiama maitinimo įtampa.

Kodėl verta rinktis?

DPU01N-12 išsiskiria itin mažu dydžiu ir SIP korpusu, kuris leidžia lengvai integruoti keitiklį į ribotos erdvės projektus. Jis priima 21.6–26.4 V nuolatinę įtampą ir generuoja dvi atskiras ±12 V išėjimo įtampas, kurių kiekviena gali tiekti iki 0.042 A srovę. Tai patikimas sprendimas, kai reikia maitinti operacinius stiprintuvus, jutiklius ar kitus komponentus, kuriems būtina dvipolė įtampa.

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: DPU01N-12
• Įėjimo įtampa: 21.6–26.4 V DC
• Išėjimo įtampa: ±12 V DC (dvigubas išėjimas)
• Išėjimo srovė: 0.042 A vienam kanalui
• Galingumas: 1 W
• Korpusas: SIP, montavimas per skylutes (through-hole)
• Atitiktis: RoHS
• EAN: 4021087046152

Kaip naudoti?

Keitiklį montuokite ant PCB, įstatydami SIP kojeles į atitinkamas skyles ir lituodami. Įėjimo įtampą (21.6–26.4 V DC) prijunkite prie įėjimo gnybtų, laikydamiesi teisingo poliškumo. ±12 V išėjimais maitinkite apkrovas, kurių srovė neviršija 0.042 A vienam kanalui. Rekomenduojama naudoti filtravimo ir atjungimo kondensatorius pagal jūsų projekto reikalavimus, kad būtų sumažintas triukšmas ir užtikrintas stabilus veikimas.

Rekomendacijos

Patikimam veikimui užtikrinti, neviršykite nurodytos išėjimo srovės, laikykitės leistinos darbinės temperatūros intervalo pagal MEAN WELL duomenų lapą ir įrenginyje naudokite tinkamą apsaugą nuo trumpojo jungimo bei viršįtampių.
