Maitinimo adapteris MEAN WELL DPBW03G-12 3W Įėjimas 18-75V Išėjimas 12V

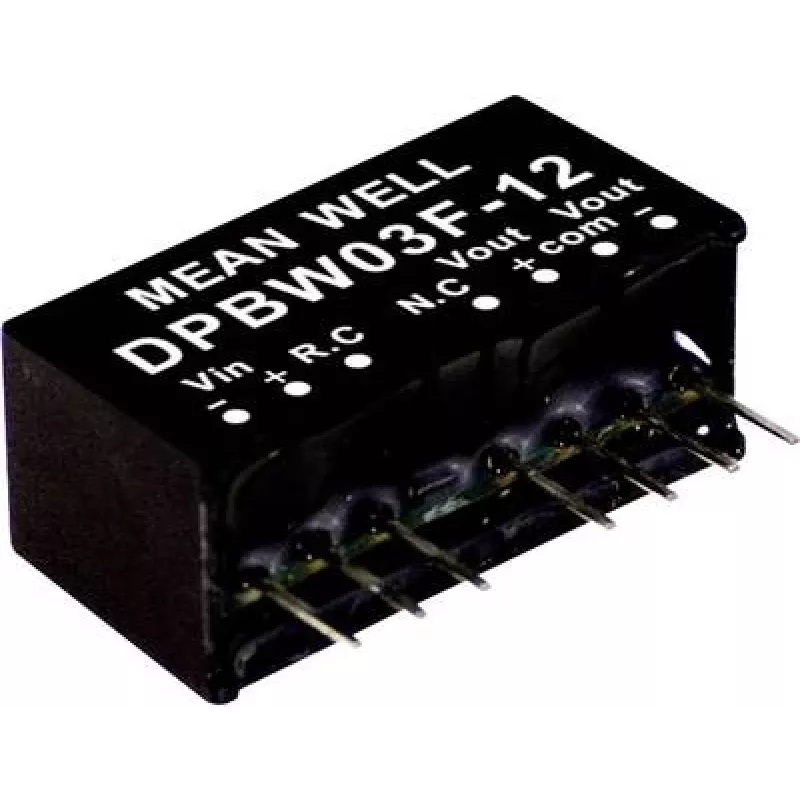

MEAN WELL DPBW03G-12 – tai kompaktiškas 3W nuolatinės srovės keitiklis (DC-DC) SIP korpuse, skirtas montuoti į PCB per kiaurymes. Jis priima platų įėjimo įtampos diapazoną nuo 18 iki 75 VDC ir užtikrina fiksuotą 12 VDC išėjimo įtampą, maksimalia 0,25 A srove. Šis modulis atitinka RoHS reikalavimus ir yra skirtas mažos galios programoms, kuriose reikalingas patikimas žeminantis keitiklis.

Privalumai

Platus įėjimo įtampos diapazonas leidžia keitiklį naudoti su įvairiais akumuliatoriais ir pramoniniais maitinimo šaltiniais. Maži matmenys idealiai tinka erdvės požiūriu ribotiems PCB projektams. SIP korpusas su kiauryminiais kontaktais supaprastina litavimą ir mechaninį tvirtinimą ant standartinių spausdintinių plokščių.

Tinka šiems sprendimams

• Įterptinėms sistemoms ir mažiems valdikliams
• Matavimo prietaisams ir jutiklių moduliams
• Baterijomis maitinamai įrangai su plačia įėjimo įtampa
• Pramoninėms valdymo grandinėms, kurioms reikalinga stabili 12 V magistralė

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis / MPN: DPBW03G-12
• Įėjimo įtampa: 18–75 VDC
• Išėjimo įtampa: 12 VDC
• Išėjimo galia: 3 W
• Išėjimo srovė: iki 0,25 A
• Korpusas: SIP kiauryminis (montuojamas į PCB)
• Atitiktis RoHS: taip
• EAN: 4021087046305

Naudojimo instrukcija

Litavimo metu įkiškite SIP kaiščius į PCB pagal plokštės kontaktų išdėstymą, užtikrindami teisingą įėjimo ir išėjimo poliškumą. Prie įėjimo prijunkite nuolatinę įtampą nuo 18 iki 75 VDC ir patikrinkite, ar išėjimo įtampa yra 12 VDC esant numatytai apkrovai. Laikykitės rekomenduojamų tarpų ir šiluminių sąlygų ant PCB, kad būtų užtikrintas tinkamas aušinimas ir patikimas veikimas.

Rekomendacijos

Siekiant stabilaus veikimo, venkite nuolatinio darbo ties maksimaliomis įėjimo ar išėjimo ribomis; ant PCB numatykite pakankamą vario plotą šilumos išsklaidymui ir vadovaukitės gamintojo rekomendacijomis dėliojant komponentus. Jei keitiklis jungiamas prie triukšmingų ar pramoninių maitinimo šaltinių, naudokite tinkamą įėjimo filtrą ir apsaugą nuo viršįtampių.
