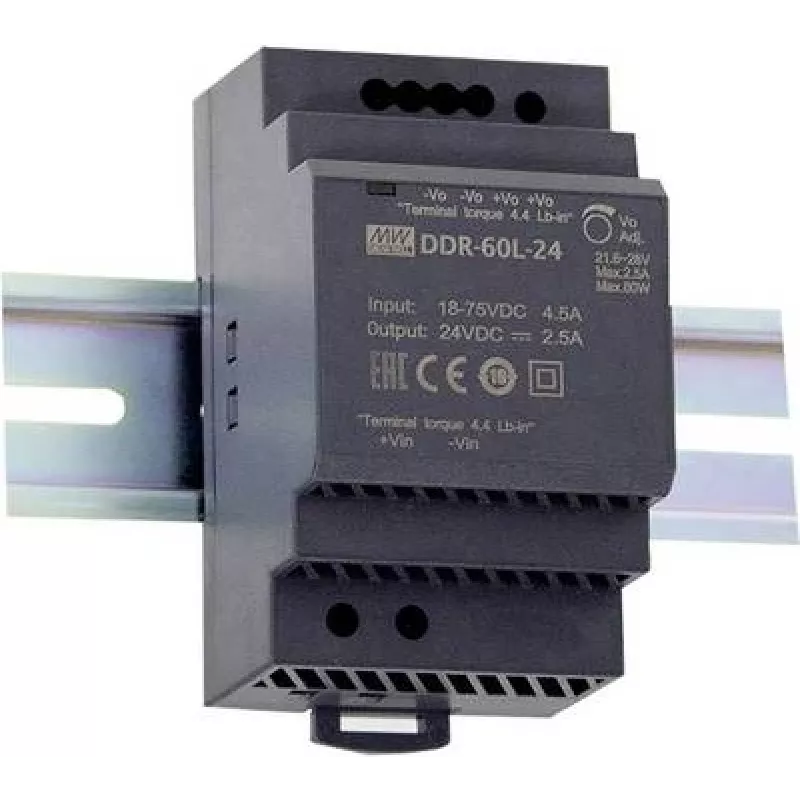

Maitinimo adapteris MEAN WELL DDR-60L-24

MEAN WELL DDR-60L-24 yra itin plonas pramoninis nuolatinės srovės keitiklis, skirtas montuoti ant DIN bėgelio. Jis priima platų įėjimo įtampos diapazoną nuo 18 iki 75 VDC ir teikia stabilizuotą 24 VDC išėjimą, kurio maksimali srovė yra 2,5 A (60 W). Dėl kompaktiškų matmenų (52,5 mm plotis × 54,5 mm gylis × 90 mm aukštis) šis modulis idealiai tinka erdvės požiūriu ribotiems valdymo spintoms ir pramoniniams maitinimo sprendimams, kur reikalingas patikimas 24 V maitinimo šaltinis.

Privalumai

• Platus įėjimo įtampos diapazonas leidžia naudoti su įvairiomis baterijomis ir tarpinėmis magistralėmis.
• Kompaktiškas DIN bėgelio formatas taupo vietą skirstomuosiuose skyduose.
• Reguliuojama 24 V išėjimo įtampa užtikrina stabilų maitinimą pramoniniams valdikliams ir jutikliams.
• Atitinka RoHS reikalavimus, užtikrinančius aplinkosaugos standartus.
• 60 W galia tinka dažniausiems automatikos įrenginiams.

Tinka

• Pramoninėms valdymo spintoms ir automatikos stelažams.
• Baterijomis maitinamoms sistemoms ir transporto priemonių elektronikai su 18–75 V įėjimu.
• PLC, jutiklių, relių ir lauko įrenginių, kuriems reikalinga 24 V įtampa, maitinimui.

Pagrindinės techninės specifikacijos

• Modelis: MEAN WELL DDR-60L-24
• Įėjimo įtampa: 18–75 VDC
• Išėjimas: 24 VDC, 2,5 A (60 W)
• Matmenys: 52,5 × 54,5 × 90 mm (P × G × A)
• Montavimas: DIN bėgelis
• Atitiktis: RoHS

Kaip naudoti

Pritvirtinkite DDR-60L-24 ant standartinio DIN bėgelio valdymo spintoje. Prijunkite įėjimo gnybtus prie 18–75 VDC šaltinio, laikydamiesi teisingo poliškumo. Prijunkite 24 V išėjimą prie apkrovos, užtikrindami, kad bendra apkrova neviršytų 2,5 A. Įrenkite tinkamą apsaugą (saugiklį arba automatinį jungiklį) ir laikykitės laidų sujungimo taisyklių.

Rekomendacijos

Eksploatuokite keitiklį nurodytame įėjimo įtampos ir aplinkos temperatūrų diapazone. Neviršykite 60 W galios; palikite pakankamai vietos ventiliacijai ir laikykitės gamintojo nurodymų dėl įžeminimo bei apsaugos priemonių, kad užtikrintumėte patikimą ilgalaikį darbą.
