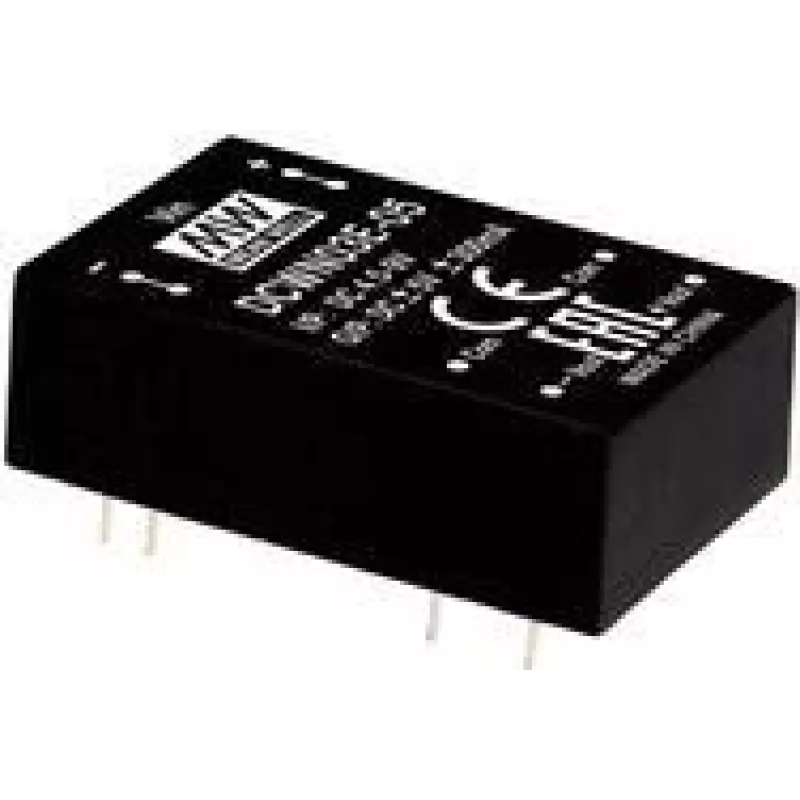

MEAN WELL DCWN03C-15 nuolatinės srovės keitiklis 3 W 36-72 V 100 mA

MEAN WELL DCWN03C-15 yra kompaktiškas nuolatinės srovės keitiklio modulis, skirtas tiekti stabilią mažos srovės išėjimo galią iš aukštesnės įtampos nuolatinės srovės šaltinio. Šis keitiklis, kurio įėjimo įtampos diapazonas yra 36–72 V, o išėjimo srovė – 100 mA (reguliuojama), idealiai tinka programoms, kurioms reikalingas patikimas ir efektyvus energijos tiekimas ribotoje erdvėje.

Privalumai

Įrenginys užtikrina tikslią ir stabilią išėjimo srovę visame nurodytame įėjimo įtampos diapazone. Dėl mažų matmenų ir nedidelės galios jis lengvai integruojamas į erdvės požiūriu ribotas sistemas. Efektyvus keitimas ir minimalus išorinių komponentų poreikis leidžia supaprastinti montavimą.

Tinka

• Mažos srovės LED apkrovoms ar indikatoriams maitinti iš aukštesnės įtampos nuolatinės srovės šynų
• Jutiklių, siųstuvų ar matavimo prietaisų, kuriems reikalinga pastovi maža srovė, maitinimui
• Įterptinėms sistemoms ir pramoniniams valdikliams su ribotu energijos biudžetu
• Baterijomis maitinamai įrangai, kur reikia keisti vidutinę/aukštą nuolatinę įtampą

Pagrindinės techninės specifikacijos

• Išėjimo galia: 3 W (maks.)
• Įėjimo įtampos diapazonas: 36–72 V DC
• Išėjimo srovė: 100 mA (reguliuojama)
• Keitimo tipas: DC-DC keitiklis
• Formos faktorius: kompaktiškas modulis, tinkamas montuoti ant PCB arba integruoti

Naudojimas

Prijunkite keitiklio įėjimą prie stabilaus nuolatinės srovės šaltinio, kurio įtampa yra 36–72 V, laikydamiesi teisingo poliškumo. Išėjimą prijunkite prie apkrovos, kuriai reikalinga reguliuojama 100 mA srovė. Užtikrinkite tinkamą šilumos valdymą – vėdinimą arba montavimą ant šilumą išsklaidančio paviršiaus, ypač jei keitiklis naudojamas nuolat arti maksimalios galios. Laikykitės standartinių laidų sujungimo, įžeminimo ir apsaugos nuo trumpojo jungimo ar viršįtampių taisyklių.

Rekomendacijos

Naudokite keitiklį neviršydami nurodyto įėjimo įtampos ir išėjimo galios ribų, palikdami šiluminę atsargą. Įdiekite įėjimo apsaugą (saugiklį, viršįtampių slopintuvą) ir užtikrinkite teisingą poliškumą. LED ar jautrioms apkrovoms patikrinkite suderinamumą su pastovios srovės šaltiniu ir išbandykite numatytomis aplinkos sąlygomis prieš galutinį diegimą.
