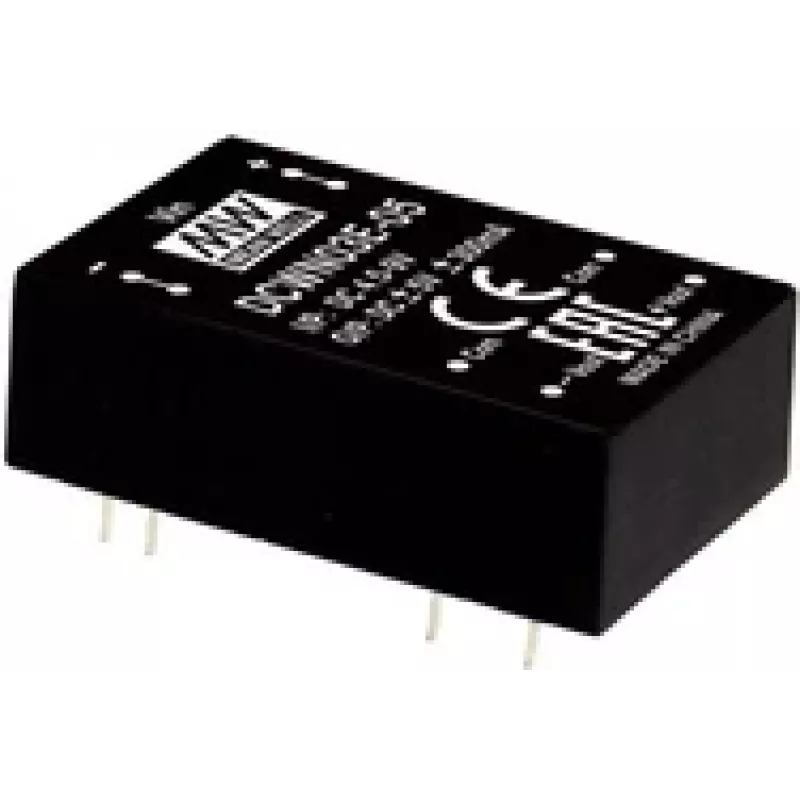

MEAN WELL DCWN03B-05 nuolatinės srovės keitiklis 3 W 18-36 V 300 mA

MEAN WELL DCWN03B-05 yra kompaktiškas nuolatinės srovės keitiklis, skirtas žemos galios pastovios srovės šaltiniams, kai reikalinga stabili 300 mA srovė. Jis priima plačią įėjimo įtampą nuo 18 V iki 36 V DC ir užtikrina reguliuojamą 300 mA išėjimo srovę, o maksimali galia siekia 3 W. Šis keitiklis idealiai tinka maitinti šviesos diodų matricas, jutiklius ir mažus valdymo modulius, kur reikalinga pastovi srovė. Dėl mažų matmenų jį lengva integruoti į apšvietimo įrenginius, pramoninius valdiklius ar baterijomis maitinamas sistemas.

Privalumai

• Efektyvus konvertavimas visame įėjimo įtampos diapazone
• Pastovi 300 mA išėjimo srovė supaprastina srove valdomų apkrovų projektavimą
• Kompaktiškas dydis taupo vietą korpusuose ir leidžia lengvai montuoti
• Sumažina išorinių srovės reguliavimo grandinių poreikį

Tinkamas naudoti

• Šviesos diodų matricų ar pavienių galingų šviesos diodų, kuriems reikia 300 mA pastovios srovės, maitinimui
• Jutiklių ir matavimo prietaisų, kuriems reikalingas stabilus žemos galios šaltinis, maitinimui
• Integracijai į valdymo modulius, mažus pramoninius įrenginius ir ryšių įrangą
• Baterijomis maitinamose sistemose, kurių įėjimo įtampa yra 18–36 V

Pagrindinės specifikacijos

• Įėjimo įtampos diapazonas: 18–36 V DC
• Išėjimo režimas: pastovi srovė
• Išėjimo srovė: 300 mA
• Maksimali išėjimo galia: 3 W
• Formos faktorius: kompaktiškas DC-DC keitiklis, tinkamas montuoti ant plokštės ar skydelyje

Naudojimas

Prijunkite keitiklį prie nuolatinės srovės šaltinio, kurio įtampa yra 18–36 V, laikydamiesi teisingo poliškumo. Prie išėjimo gnybtų prijunkite apkrovą, įsitikindami, kad ji skirta 300 mA pastoviai srovei ir neviršija 3 W galios ribos. Patikrinkite jungtis ir, jei įmanoma, išmatuokite išėjimo srovę ir įtampą be apkrovos ir esant nominaliai apkrovai, kad įsitikintumėte tinkamu veikimu. Užtikrinkite pakankamą ventiliaciją arba montuokite ant šilumą išsklaidančio paviršiaus, kad būtų užtikrintas nenutrūkstamas darbas esant vardinei galiai.

Rekomendacijos

Siekiant patikimo veikimo, naudokite laidus, kurių skerspjūvis sumažina įtampos kritimą tarp maitinimo šaltinio ir keitiklio. Venkite eksploatuoti esant įėjimo įtampai, artimai apatinei ar viršutinei ribai, jei maitinimo šaltinis nėra stabilus; kai įmanoma, naudokite reguliuojamą įėjimą. Maitindami šviesos diodus, įdiekite atitinkamas jungtis ir saugiklius įėjimo pusėje bei užtikrinkite, kad šviesos diodo tiesioginė įtampa ir bendra apkrova neviršytų keitiklio 3 W galios.
