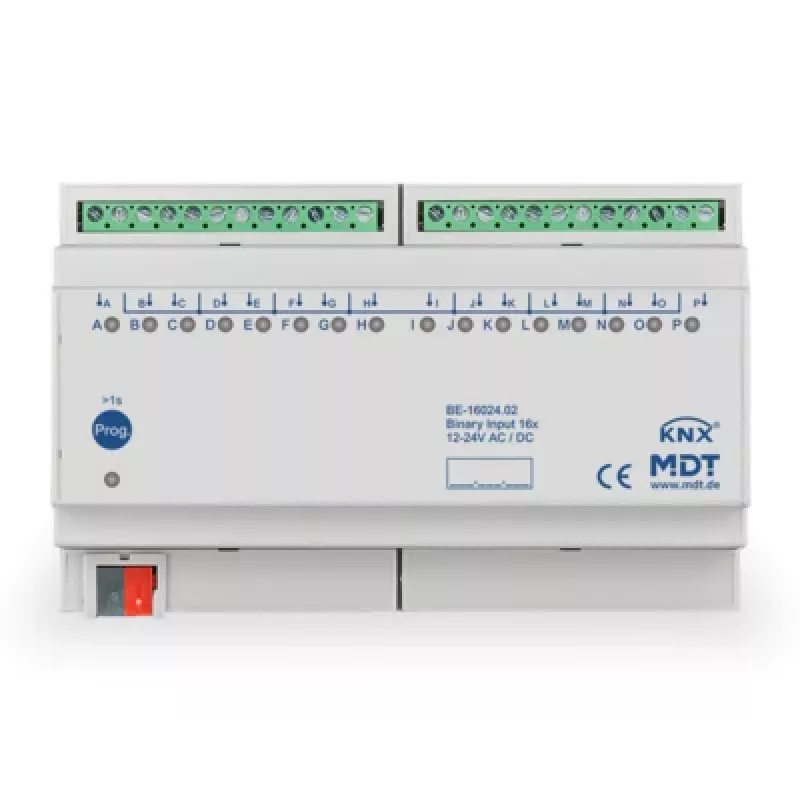

MDT BE-16024.02 Binarinių įėjimų modulis 16 kanalų 8TE DIN bėgiui 24V AC/DC KNX

Kai KNX projekte reikia surinkti daug kontaktų būsenų, o skydelyje vietos mažai, MDT BE-16024.02 išsprendžia abi problemas vienu metu: 16 nepriklausomų įėjimų telpa vos 8TE (144 mm) DIN bėgio modulyje. Tai leidžia integruoti daug jutiklių ir mygtukų neplečiant skydo ir neprarandant funkcionalumo.

Privalumai profesionalams

• 16 atskirų binarinių įėjimų, skirtų potencialo neturintiems kontaktams
• Platus įėjimo įtampos diapazonas: 12–24V AC/DC – tinka įvairiems signalų šaltiniams
• Kompaktiškas 8TE (144 mm) korpusas – idealus sprendimas perpildytuose skirstomuosiuose skydeliuose
• Mažos KNX magistralės energijos sąnaudos (<0,3 W) – efektyvus energijos vartojimas
• Kiekvieno kanalo būsenos LED indikacija – greitas diagnostika ir paleidimas
• Palaikomos funkcijos: perjungimas, reguliavimas, žaliuzių valdymas, reikšmės siuntimas, scenarijai, skaičiavimas

Kaip naudojama kasdien

Sumontuotas standartiniame skirstomajame skydelyje, BE-16024.02 patikimai fiksuoja būsenas nuo jungiklių, mygtukų, langų kontaktų, judesio daviklių ar bet kokių sausų kontaktų. Kiekvienas įėjimas atskirai konfigūruojamas per ETS, kad siųstų KNX telegramas – taip galima kurti sudėtingus automatizavimo scenarijus: centralizuotą išjungimą, scenarijų aktyvavimą, žaliuzių grupės valdymą. Varžtiniai gnybtai leidžia prijungti iki 100 m ilgio kabelius, o tai suteikia lankstumo projektuojant laidus. Darbinė temperatūra nuo 0 °C iki +45 °C, IP20 apsaugos klasė – skirta naudoti sausose vidaus patalpose.

Techninės specifikacijos

• Produkto tipas: binarinių įėjimų modulis
• Įėjimų skaičius: 16 kanalų
• Įėjimo įtampa: 12–24V AC/DC
• Magistralės sistema: KNX (TP)
• Montavimas: DIN bėgis (REG), plotis 8 TE (144 mm)
• Energijos suvartojimas iš KNX magistralės: < 0,3 W
• Apsaugos klasė: IP20
• Įėjimų prijungimas: varžtiniai gnybtai
• Magistralės prijungimas: KNX magistralės gnybtas (raudonas/juodas)
• Maks. įėjimo kabelio ilgis: 100 m
• Darbinė temperatūra: 0 °C iki +45 °C
• Įėjimų tipas: potencialo neturintys kontaktai
• Palaikomos funkcijos: perjungimas, reguliavimas, žaliuzės, reikšmės siuntimas, scenarijus, skaičiavimas
• Konfigūravimas: ETS (Engineering Tool Software)
• Indikatoriai: būsenos LED kiekvienam įėjimui

Paskutinė pastaba

KNX projektams, kuriuose reikalingas didelis įėjimų tankis ir išlaikomas visas funkcionalumas, MDT BE-16024.02 yra patikimas, per ETS konfigūruojamas sprendimas, lengvai integruojamas į bet kokią MDT ar trečiųjų šalių KNX sistemą.
