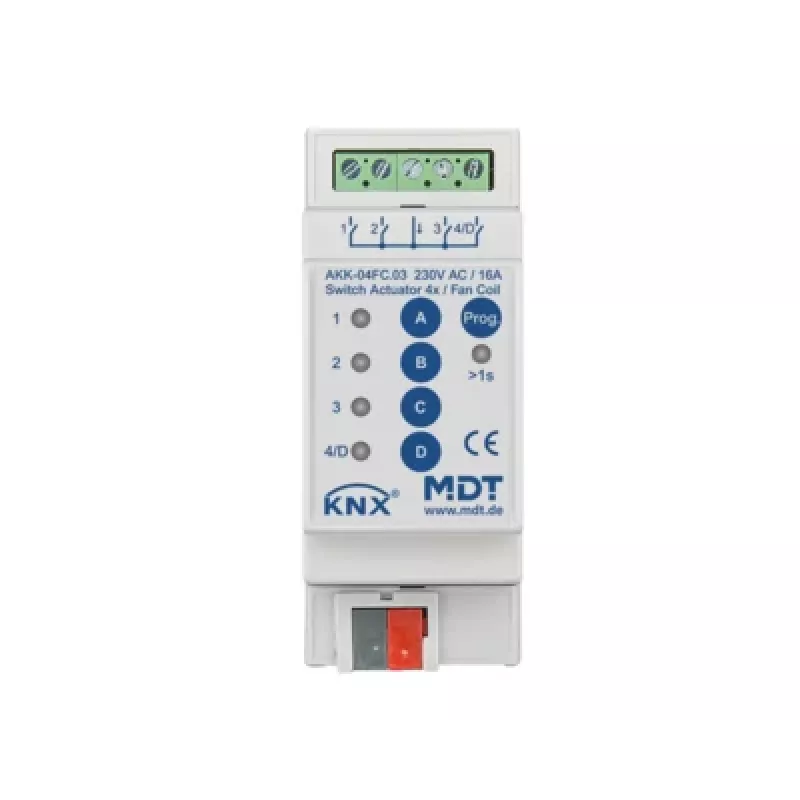

MDT AKK-04FC.03 KNX ventiliatoriaus konvektoriaus pavaros modulis, 4 perjungimo išėjimai, 16A, 230VAC, 2 TE, 70µF, 10 EVG

Ventiliatoriaus konvektorių valdymas KNX pastatų automatizavimo sistemose dažnai reikalauja kelių atskirų pavaros modulių ventiliatoriaus greičių ir vožtuvų valdymui – tai didina laidų kiekį ir užima brangią vietą skirstomojoje spintoje. MDT AKK-04FC.03 sujungia keturis nepriklausomus perjungimo išėjimus kompaktiškame 2 TE korpuse, specialiai pritaikytame ventiliatoriaus konvektorių valdymui 2 vamzdžių ir 4 vamzdžių sistemose.

Ką tai keičia kasdieniame darbe

Vietoje kelių atskirų modulių, užimančių kelias DIN bėgelio vietas, integruojate vieną 2 TE įrenginį, kuris atlieka tiek ventiliatoriaus greičių perjungimą, tiek vožtuvų valdymą. Tai tiesiogiai sumažina montavimo laiką, laidų kiekį ir skirstomosios spintos užimtumą – ypač svarbu projektuose, kur DIN bėgelio vieta ribota arba atliekama rekonstrukcija.

Kam skirtas

Šis modulis skirtas elektrikams ir sistemų integratoriams, kuriems reikia patikimo, vietą taupančio sprendimo ventiliatoriaus konvektorių valdymui gyvenamuosiuose ar komerciniuose KNX objektuose. Tinka tiek naujiems projektams, tiek esamų sistemų atnaujinimui.

Pagrindinės savybės

• Keturi perjungimo išėjimai, kiekvienas 16A AC1 esant 230VAC
• Palaiko 2 vamzdžių ir 4 vamzdžių ventiliatoriaus konvektorių sistemas
• Trys ventiliatoriaus greičiai valdomi trimis išėjimais, vienas išėjimas – vožtuvų valdymui
• Didelė talpinė apkrova: 70µF vienam išėjimui
• Vienam išėjimui galima perjungti iki 10 elektroninių balastų (EVG)
• Rankinis valdymas mygtukais ir būsenos indikacija LED
• Kompaktiškas 2 TE (DIN modulio) plotis, montuojamas ant DIN bėgelio
• Mažos magistralės energijos sąnaudos: mažiau nei 0,3W
• Konfigūruojamas ETS programine įranga, programinės įrangos atnaujinimas galimas
• Sraigtiniai gnybtai patikimam laidų prijungimui

Specifikacijos

• Gaminio tipas: ventiliatoriaus konvektoriaus pavaros modulis
• Magistralės sistema: KNX
• Perjungimo išėjimų skaičius: 4
• Perjungimo srovė vienam išėjimui: 16A (AC1)
• Darbinė įtampa: 230VAC
• Montavimo tipas: DIN bėgelis (REG)
• Plotis DIN moduliais: 2 TE
• Ventiliatoriaus konvektoriaus sistemos suderinamumas: 2 vamzdžių ir 4 vamzdžių
• Ventiliatoriaus greičio valdymas: 3 greičiai (per 3 išėjimus)
• Vožtuvų valdymas: 1 arba 2 vožtuvai (per 1 arba 2 išėjimus)
• Maks. talpinė apkrova vienam išėjimui: 70µF
• Maks. elektroninių balastų (EVG) skaičius vienam išėjimui: 10
• Rankinis valdymas: taip, mygtukais
• Būsenos indikacija: taip, LED
• Energijos sąnaudos (magistralė): < 0,3W
• Apsaugos klasė: IP20
• Aplinkos temperatūra: nuo -5°C iki +45°C
• Konfigūravimas: ETS programinė įranga
• Programinės įrangos atnaujinimas: taip
• Prijungimo tipas: sraigtiniai gnybtai

Planuodami montavimą įsitikinkite, kad bendra apkrova vienam išėjimui neviršija nurodytų talpinės apkrovos ir EVG ribų. Prieš įkeldami ETS aplikaciją, naudokite rankinius mygtukus testavimui paleidimo metu – taip greičiau patikrinsite laidų ir vožtuvų veikimą. Atkreipkite dėmesį, kad 2 TE korpusas leidžia šalia jo palikti vietos kitiems moduliams, todėl iš anksto suplanuokite skirstomosios spintos išdėstymą.
