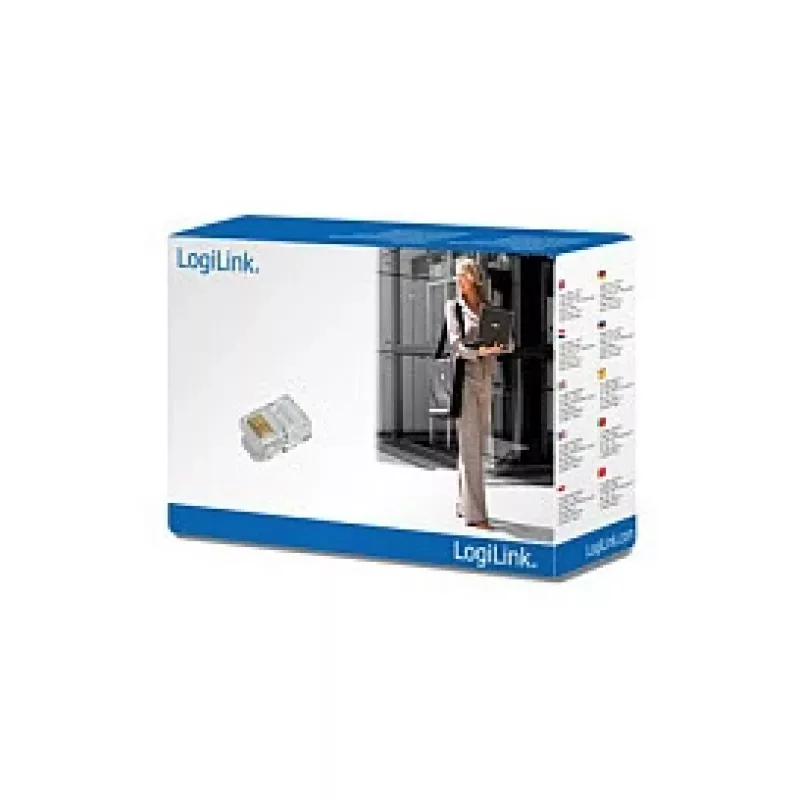

LogiLink MP0019 RJ12 6P6C modulinis kištukas plokštiesiems kabeliams

Plokščiųjų telefonijos kabelių prijungimas dažnai tampa silpnąja grandimi, kai naudojami standartiniai moduliniai kištukai – dėl netinkamos konstrukcijos kyla signalo trūkinėjimai ir prastėja balso kokybė. LogiLink MP0019 RJ12 6P6C kištukas sukurtas specialiai plokštiesiems kabeliams, todėl užtikrina patikimą ir stabilų sujungimą telefono linijose bei ADSL modemuose.

Kam skirta

Šis kištukas skirtas telekomunikacijų montuotojams, tinklų technikams ir savarankiškai dirbantiems entuziastams, kuriems reikia patikimai užspausti plokščiuosius kabelius su 6 pozicijų, 6 laidininkų RJ12 jungtimi. Jis tinka balso linijoms, ADSL modemams ir kitoms žemos įtampos ryšio sistemoms, kur skaidrus korpusas leidžia vizualiai patikrinti, ar laidininkai tinkamai įstatyti.

Pagrindinės savybės

• RJ12 6P6C konfigūracija, pritaikyta plokštiesiems kabeliams
• Auksuoti kontaktai (3 µm) atsparūs korozijai, užtikrina patikimą signalo perdavimą
• Skaidrus polikarbonato korpusas leidžia lengvai patikrinti laidų išdėstymą prieš užspaudžiant
• Fosforo bronzos kontaktai su užspaudimo (crimp) metodu sujungtiems laidininkams
• Neekranuota konstrukcija, tinkama standartinėms telefono ir duomenų perdavimo reikmėms
• Ilgaamžė konstrukcija, atlaikanti iki 750 sujungimo ciklų

Specifikacijos

• Jungties tipas: RJ12
• Kontaktų išdėstymas: 6P6C (6 pozicijos, 6 laidininkai)
• Kabelio suderinamumas: plokštieji kabeliai
• Kontaktų danga: 3 µm auksas
• Korpuso medžiaga: polikarbonatas (PC), skaidrus
• Kontaktų medžiaga: fosforo bronza
• Ekranavimas: neekranuotas (UTP)
• Sujungimo metodas: užspaudimas (crimp)
• Laidininkų tipas: suvyti
• Patikimumas: 750 sujungimo ciklų
• Darbinė temperatūra: -10 °C iki 60 °C
• Srovės stipris: 1,5 A
• Įtampa: 50 V AC/DC
• Izoliacijos varža: 500 MΩ min.
• Dielektrinė atsparumas: 1000 V AC RMS
• Atitiktis standartams: RoHS, REACH

Naudojimo patarimai

Kad užspaudimas būtų kokybiškas, naudokite RJ12 6P6C kištukams ir plokštiesiems kabeliams skirtą presavimo įrankį. Atsargiai nuimkite išorinę izoliaciją, išdėliokite laidininkus teisinga tvarka ir įsitikinkite, kad jie siekia kištuko galą prieš užspaudžiant. Skaidrus korpusas padeda patikrinti, ar laidai tinkamai įstatyti, ir sumažina blogo sujungimo riziką.

Patarimas: prieš užspausdami visada patikrinkite laidų spalvų seką pagal galiojančius standartus – tai padės išvengti klaidingų sujungimų ir sutaupys laiko derinant liniją. Laikykite kištukus sausoje vietoje, kad auksuoti kontaktai ilgiau išliktų švarūs.
