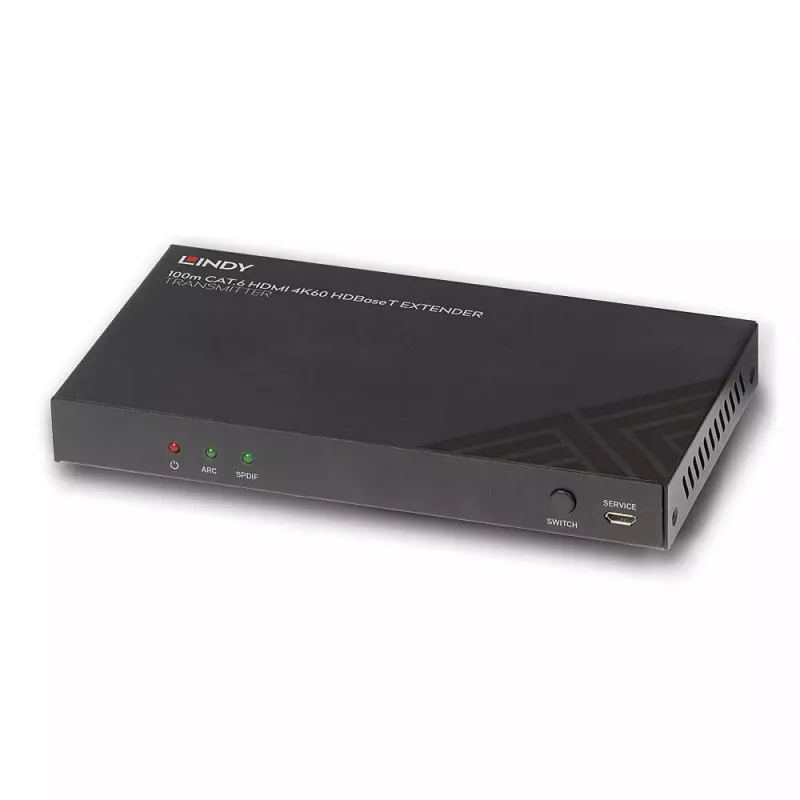

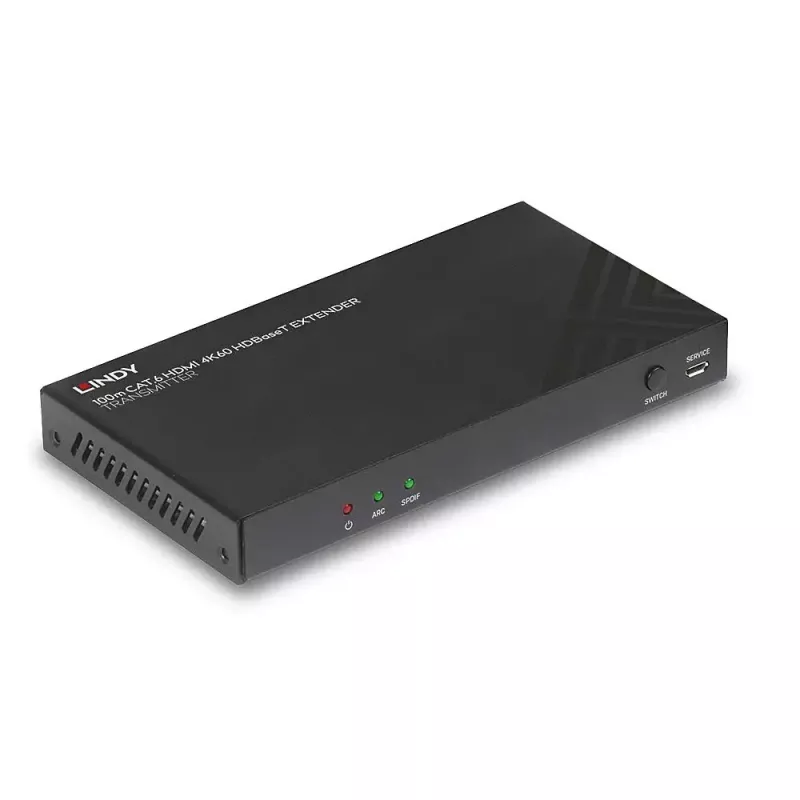

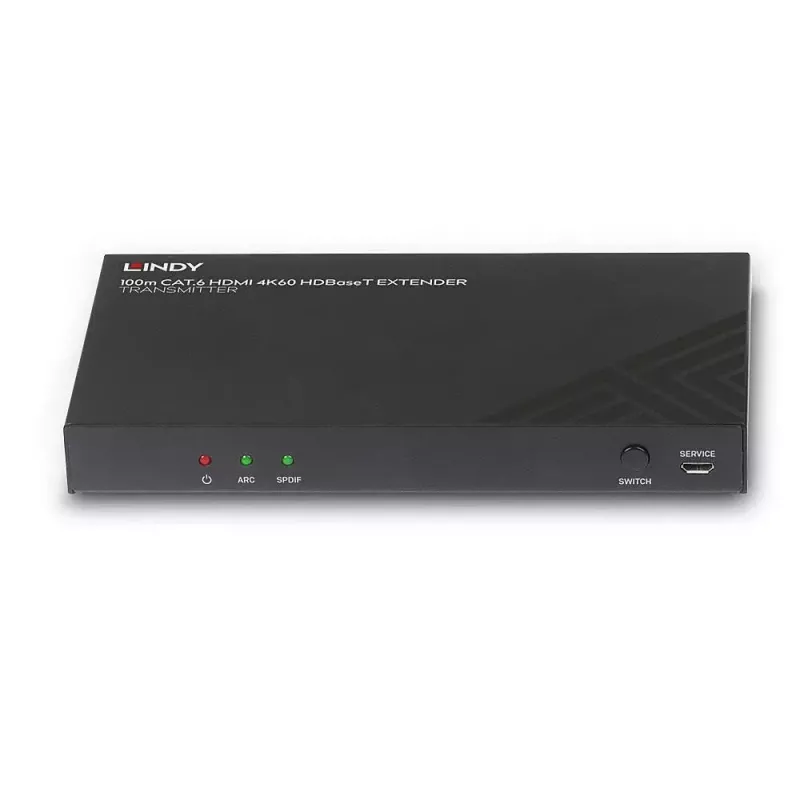

Lindy 100m Cat.6 HDMI 4K60, garso, IR ir RS-232 HDBaseT siųstuvas

Lindy 100m Cat.6 HDMI 4K60, garso, IR ir RS-232 HDBaseT siųstuvas yra viena iš dviejų aukštos kokybės sistemos dalių, skirtų HDMI signalui perduoti dideliais atstumais naudojant Cat.6 tinklo kabelį. Sujungus šį siųstuvą su suderinamu Lindy HDBaseT imtuvu (pvz., 38342), užtikrinamas patikimas signalo perdavimas iki 100 metrų.

Galimi atstumo ir raiškos deriniai naudojant aukštos kokybės Cat.6 U/UTP arba F/UTP kabelį: 100 m: 1920x1080@60Hz 4:4:4 8 bitai; 70 m: 3840x2160@60Hz 4:4:4 8 bitai / 4:2:2 12 bitų.

Palaikant raišką iki 4K Ultra HD, vaizdas stebimas nuostabiu ryškumu, o papildomas HDR (didelis dinaminis diapazonas) leidžia atvaizduoti turinį su padidintu ryškumu, didesniais juodos ir baltos spalvų kontrastais bei platesne spalvų gama. Tai patikimas sprendimas įspūdingai skaitmeninei reklamai mažmeninėje prekyboje, įtraukiantiems ekranams renginiuose ar didelėse konferencijų salėse.

ARC palaikymas per HDMI leidžia grąžinti garsą iš ekrano į prijungtą stiprintuvą arba soundbarą, o vietinis garso išvedimas leidžia prijungti garso išvestis daugiakanaliam garsui. Skaitmeninis garso įterpimas imtuvo pusėje gali būti naudojamas šaltinio garsui, kurį lengva perjungti mygtuku ant pagrindinio įrenginio.

PoC (maitinimas per kabelį) funkcija suteikia papildomo lankstumo. Ji leidžia tiekti maitinimą kartu su duomenimis per Cat.6 tinklo kabelį taškas-taške ryšyje tarp siųstuvo ir imtuvo, todėl reikalingas tik vienas maitinimo šaltinis siųstuvo pusėje. Idealu, kai imtuvo vietoje nėra elektros lizdų.

Dvikrypčiai IR prievadai abiejose sistemos pusėse leidžia lengvai valdyti šaltinio įrangą iš ekrano pusės, o ekraną – iš HDMI šaltinio pusės. Kartu su CEC valdymu, leidžiančiu komandas iš vieno pagrindinio nuotolinio pulto, ši praplėtimo sistema užtikrina pilną ir paprastą valdymą naudotojui. Dvikrypčiai RS-232 ir Ethernet prievadai leidžia integruoti į didesnes valdymo sistemas arba prijungti prie tinklo jungiklių ir šakotuvų su LAN prieiga.

Be to, maitinimo šaltinis jungiamas per sraigtinį DC lizdą, užtikrinantį saugesnį ir patikimesnį ryšį, puikiai tinkantį profesionaliems įrengimams, kur atsitiktinis atjungimas galėtų sukelti rimtų problemų.

HDBaseT yra visame pasaulyje pripažintas aukštos kokybės AV turinio ir kitų technologijų (įskaitant maitinimą ir valdymą) perdavimo dideliais atstumais standartas, naudojant nebrangų Cat.6 ar aukštesnės kategorijos kabelį.

Pastaba: šis gaminys naudoja DSC suspaudimo metodą, kad pasiektų 18G raiškas. Jei naudojate kitą 18G HDBaseT gaminį kartu su šiuo, įsitikinkite, kad abu gaminiai palaiko tą patį suspaudimo tipą.

Kaip naudoti

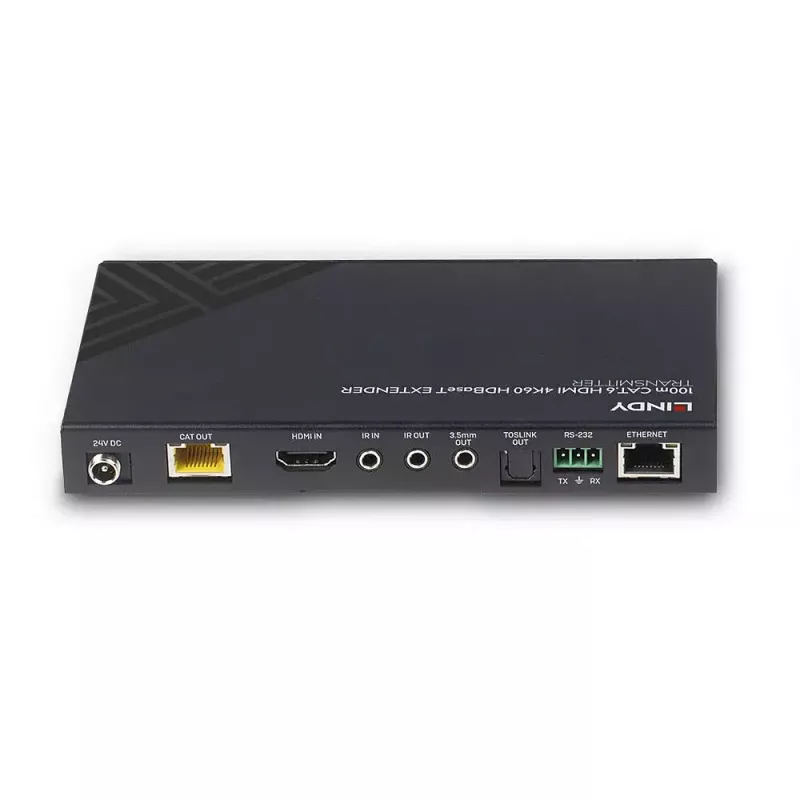

Prijunkite HDMI šaltinį prie siųstuvo HDMI įvesties. Naudokite aukštos kokybės Cat.6 U/UTP arba F/UTP kabelį, kad sujungtumėte siųstuvą su suderinamu Lindy HDBaseT imtuvu (pvz., MPN 38342). Jei reikia, įjunkite PoC ir įkiškite vieną maitinimo šaltinį į siųstuvą; imtuvas bus maitinamas per Cat.6 kabelį. Naudokite vietinį garso išvedimą arba TOSLINK išvestį garso įrangai prijungti ir imtuvo mygtuką skaitmeniniam garso įterpimui bei šaltinio perjungimui. Prijunkite IR ir RS-232 linijas nuotoliniam valdymui ir integruokite Ethernet, kur reikalinga tinklo prieiga.

Rekomendacijos

Naudokite aukštos kokybės Cat.6 U/UTP arba F/UTP kabelį. Kitų tipų kabeliai, sieninių plokščių, jungčių ar pataisų skydelių naudojimas gali sumažinti galimus atstumus.
