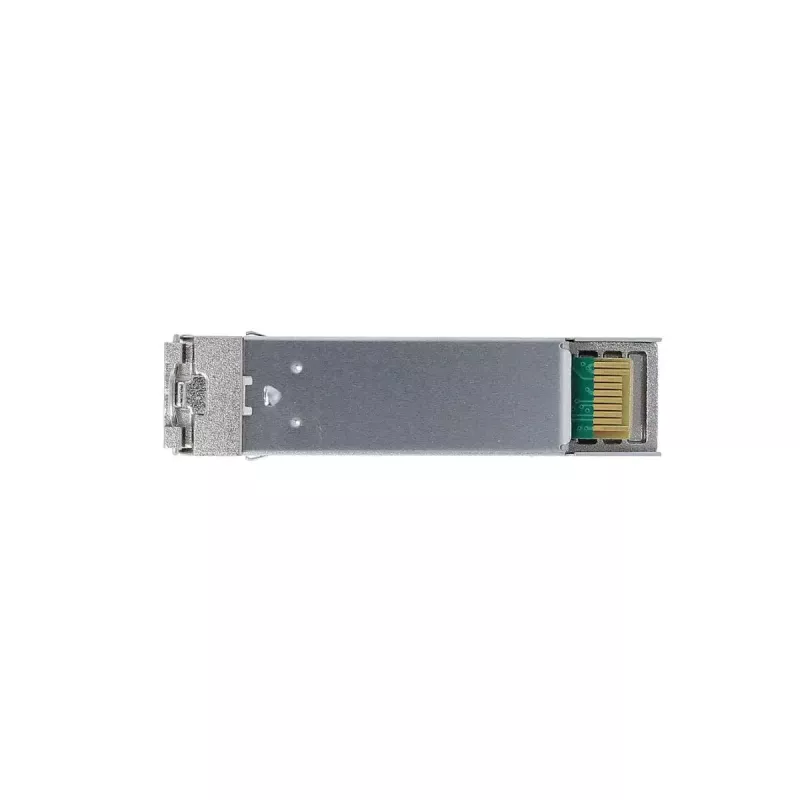

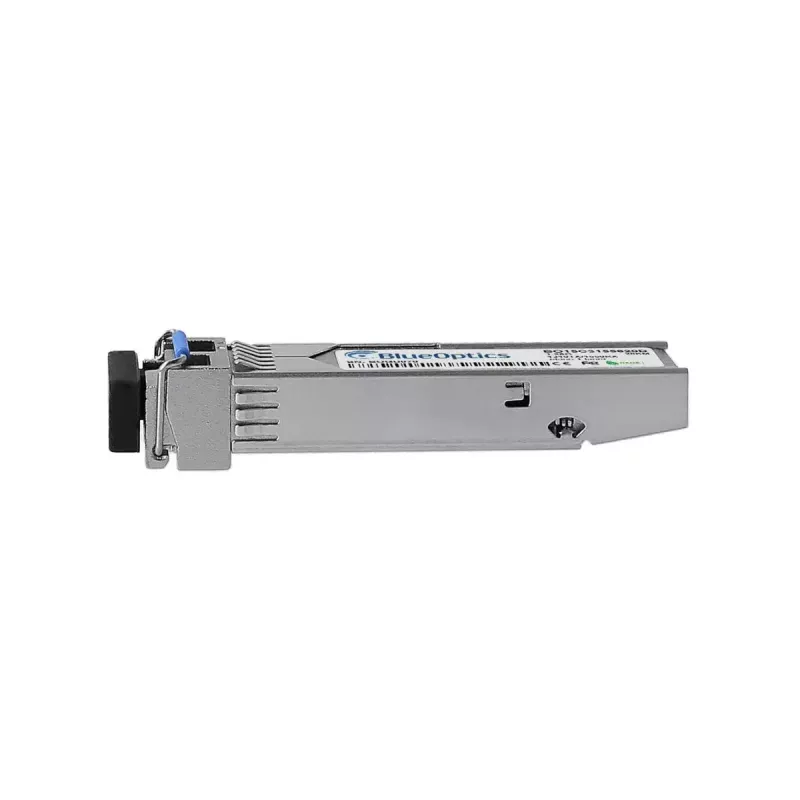

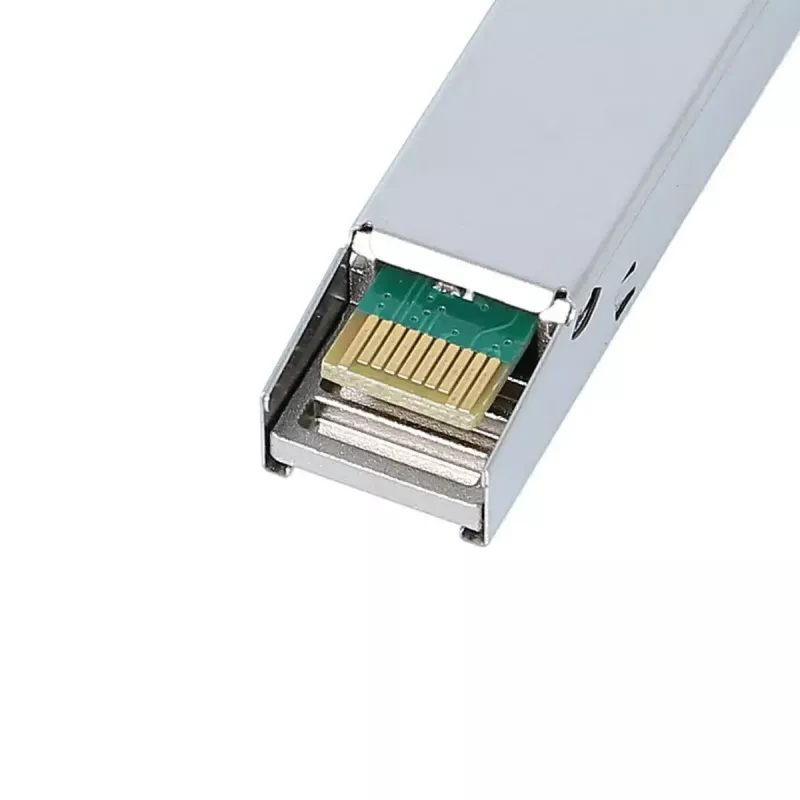

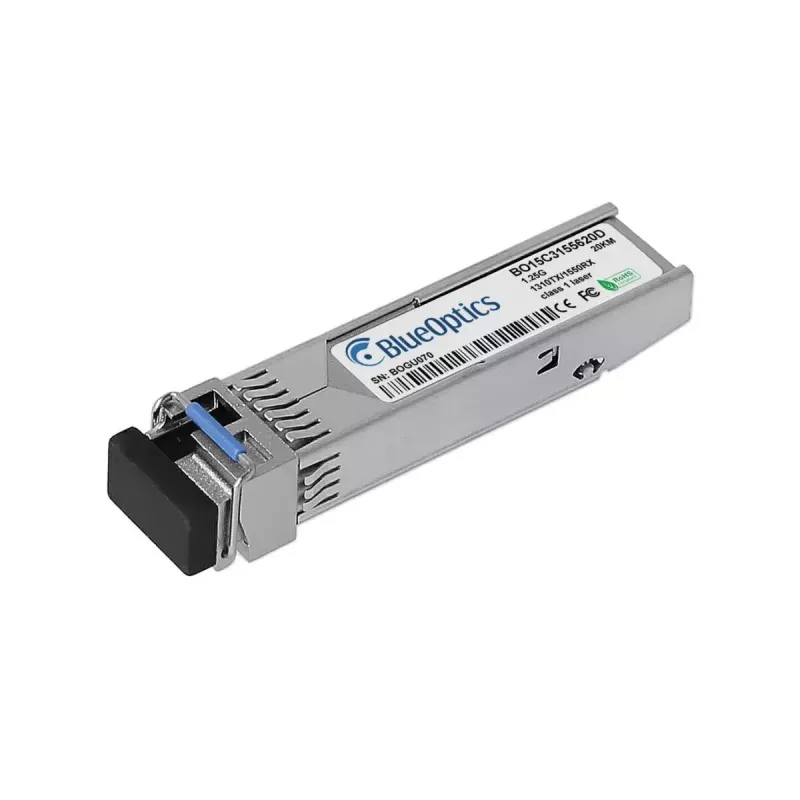

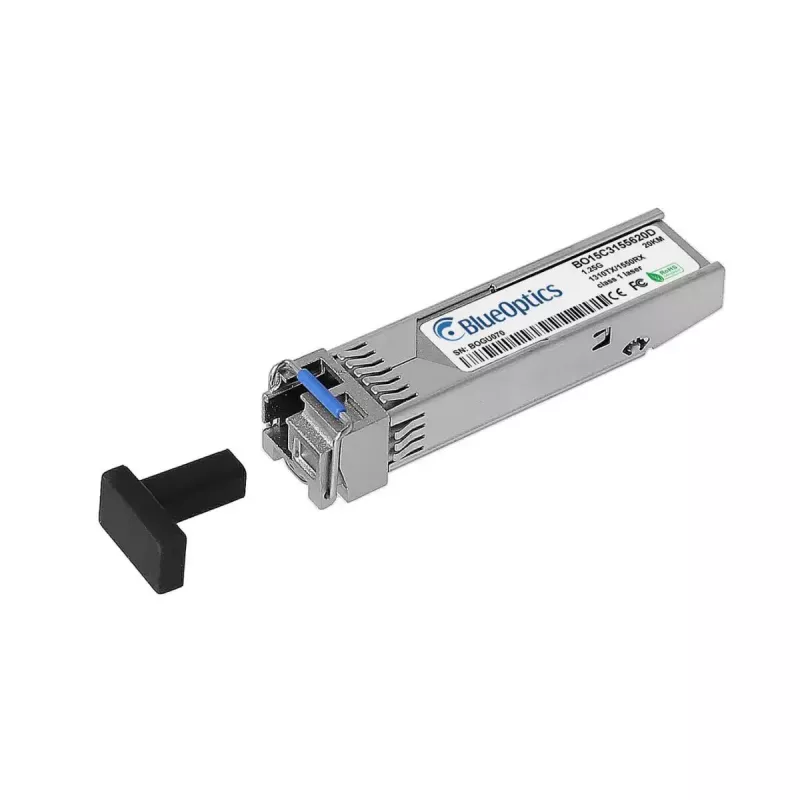

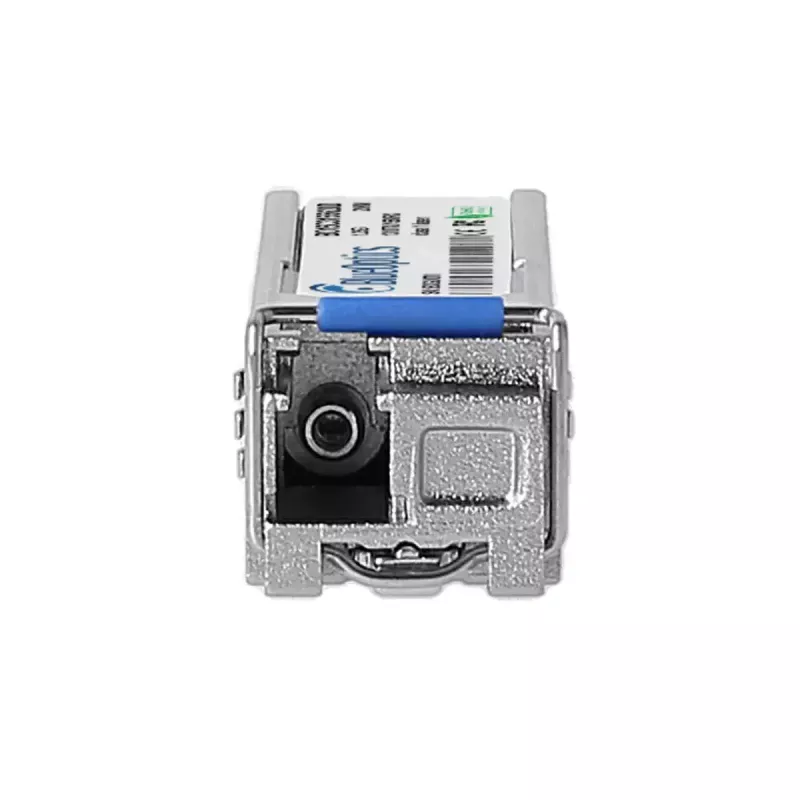

SFP skaidulinis siųstuvas-imtuvas BlueOptics 551090-BO 20000 m aliuminis

„BlueOptics 551090-BO“ yra vienmodis SFP skaidulinis siųstuvas-imtuvas, skirtas 1000BASE-BX-U programoms ir ilgiems ryšio atstumams iki 20 000 m. Jis pagamintas aliumininiame korpuse, sveria vos 20 g, naudoja LC Simplex jungtį ir veikia vienu pluoštu, naudodamas skirtingus bangos ilgius siuntimui ir priėmimui. Šis modulis atitinka MSA standartus ir tinka naudoti jungikliuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose, palaikančiuose standartinius SFP modulius.

Privalumai

Modulis užtikrina ilgą ryšio atstumą „Gigabit Ethernet“, „Fibre Channel over Ethernet“ ar SDH/SONET programose iki 1,25 Gbit/s, išlaikydamas mažą svorį ir patvarų aliumininį korpusą. Atitiktis MSA specifikacijoms garantuoja suderinamumą su įvairia įranga. Konstrukcijoje naudojami patikrinti lazerio ir integrinių grandynų komponentai, užtikrinantys ilgą tarnavimo laiką ir stabilų optinį veikimą. Modulis palaiko skaitmeninę diagnostiką (DDM/DOM), leidžiančią realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, jei tai palaiko pagrindinis įrenginys.

Pagrindinės techninės specifikacijos

• Perdavimo standartas: 1000BASE-BX-U (1,25 Gbit/s)
• Maksimalus perdavimo atstumas: 20 000 m (vienmodis pluoštas)
• Jungties tipas: LC Simplex
• Optiniai bangos ilgiai: asimetrinė siuntimo/priėmimo pora, skirta darbui vienu pluoštu
• Korpuso medžiaga: aliuminis
• Svoris: 0,02 kg
• Formos faktorius: SFP (Small Form-factor Pluggable), atitinka MSA
• Skaitmeninės diagnostikos stebėjimas (DDM/DOM) palaikomas (jei palaiko pagrindinis įrenginys)

Kaip naudoti

Įdėkite SFP modulį į suderinamą SFP lizdą tinklo įrenginyje, laikydamiesi gamintojo karštojo keitimo nurodymų. Naudokite tinkamą vienmodį LC Simplex šviesolaidinį kabelį ir užtikrinkite teisingą poliškumą bei pluošto maršrutą vieno pluošto dvikrypčiams ryšiams. Sukonfigūruokite prijungtus įrenginius pagal atitinkamą perdavimo protokolą ir patikrinkite ryšio parametrus. Jei reikalinga skaitmeninė diagnostika, įjunkite ir nuskaitykite DDM/DOM reikšmes iš pagrindinės sistemos, kad galėtumėte stebėti įtampą, lazerio srovę, išėjimo/įėjimo galią ir temperatūrą.

Rekomendacijos

Norint užtikrinti optimalų veikimą, naudokite modulį su vienmodžiu pluoštu ir kokybiškomis LC jungtimis, patikrinkite, ar pagrindinis įrenginys palaiko 1000BASE-BX-U ir DDM (jei reikia diagnostikos), bei laikykitės gamintojo nurodymų dėl ESD apsaugos ir montavimo. Atlikite optinės galios biudžeto skaičiavimus ryšiams, artėjantiems prie 20 km ribos, ir prieš didelius diegimus išbandykite modulį savo aplinkoje.
