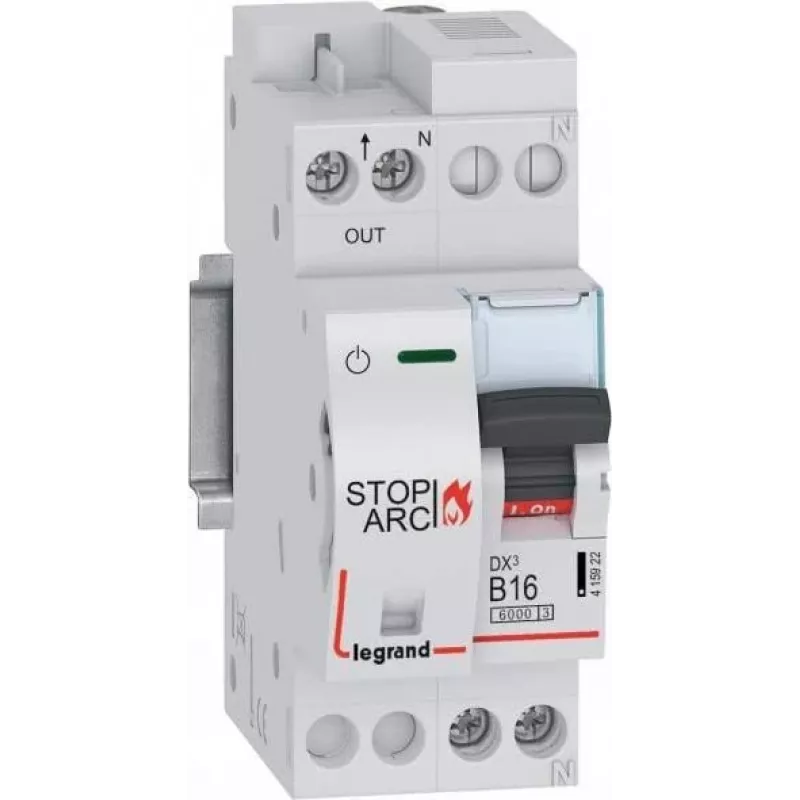

Lanko gedimo aptikimo įtaisas (AFDD) su jungikliu Legrand 415922

Legrand 415922 yra lanko gedimo aptikimo įtaisas (AFDD) su integruotu LS (perkrovos) jungikliu, skirtas pavojingiems lanko gedimams aptikti ir grandinei išjungti, siekiant sumažinti gaisro ir elektros smūgio riziką. Įrenginys montuojamas standartiniuose skirstomuosiuose skyduose ir užtikrina kombinuotą lanko gedimų bei grandinės apsaugą gyvenamosiose ir komercinėse elektros instaliacijose.

Privalumai

Šis AFDD su LS jungikliu sujungia lanko aptikimą ir perkrovos apsaugą viename modulyje, taupydamas vietą skirstomajame skyde. Jis aptinka nuosekliuosius ir lygiagrečiuosius lanko įvykius ir patikimai atjungia grandinę, kad apribotų užsidegimo riziką. Suderinamumas su standartine DIN bėgelio skirstomąja įranga ir aiškus gedimo indikavimas supaprastina montavimą ir priežiūrą. Integruotas sprendimas sumažina grandinėje reikalingų įrenginių skaičių ir užtikrina koordinuotą apsaugą nuo lankų, perkrovų ir trumpųjų jungimų.

Pagrindinės techninės specifikacijos

• Vardinė įtampa: 230 V AC, 50/60 Hz
• Vardinė srovė: 16 A
• Lanko gedimo aptikimo tipas: nuoseklus ir lygiagretus
• Montavimas: DIN bėgelis, 2 moduliai
• Išjungimo charakteristika: C
• Atitinka standartus: EN 62606, EN 60898-1

Kaip naudoti

Įrenkite Legrand 415922 skirstomajame skyde ant standartinio DIN bėgelio pagal vietines elektros instaliacijos taisykles ir gamintojo montavimo instrukcijas. Prijunkite fazinius ir apkrovos laidus prie atitinkamų gnybtų, užtikrinkite teisingą srovės vertę ir koordinaciją su aukštesnės bei žemesnės grandies apsaugos įtaisais, patikrinkite mechaninį tvirtinimą ir tarpus. Po prijungimo atlikite funkcinius ir išjungimo testus, kaip nurodyta Legrand, kad patvirtintumėte teisingą lanko gedimo aptikimo ir perjungimo veikimą.

Rekomendacijos

Naudokite AFDD grandinėse, kuriose norima sumažinti gaisro riziką; derinkite su kvalifikuotu elektriku dėl tinkamo parinkimo, aukštesnės grandies diskriminacijos ir periodinio testavimo. Laikykitės vietinių elektros kodeksų ir Legrand techninės dokumentacijos, kad užtikrintumėte teisingą montavimą ir priežiūrą.
