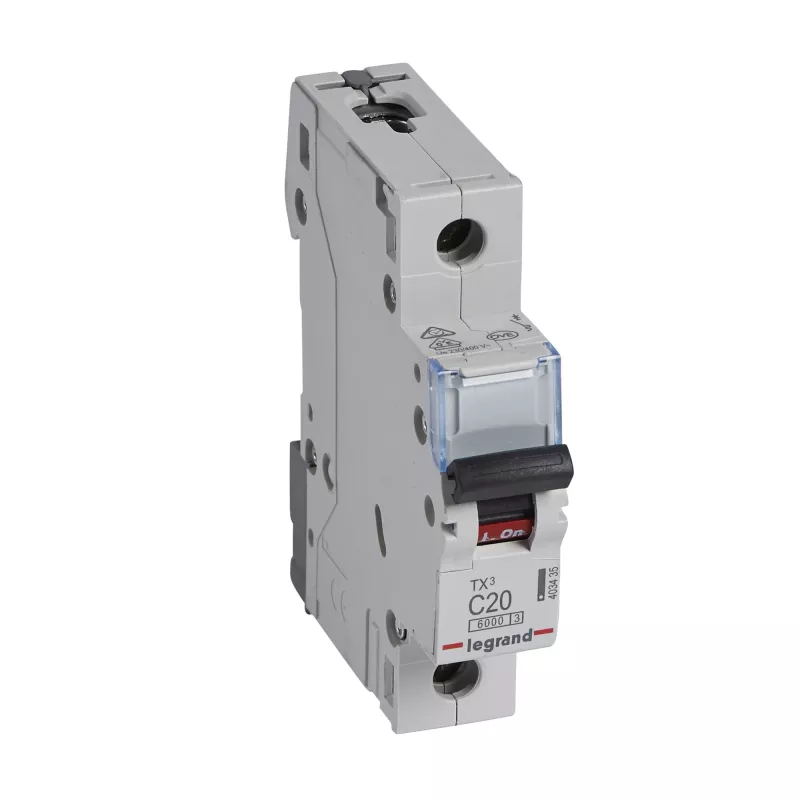

Legrand TX3 automatinis jungiklis C charakteristika 1 polius 20 A

Legrand TX3 C20A yra vienpolis miniatiūrinis automatinis jungiklis, skirtas apsaugoti elektros grandines nuo perkrovų ir trumpųjų jungimų gyvenamosiose ir lengvose komercinėse patalpose. Dėl C tipo išjungimo kreivės jis tinka varžinėms ir vidutiniškai indukcinėms apkrovoms, tokioms kaip apšvietimas, kištukiniai lizdai ir smulkūs prietaisai.

Pagrindiniai privalumai

• Kompaktiškas 1 modulio plotis taupo vietą skirstomajame skydelyje
• C charakteristika užtikrina patikimą apsaugą nuo trumpalaikių įsijungimo srovių
• 6 kA išjungimo galia atitinka daugumos standartinių instaliacijų reikalavimus
• Montavimas ant DIN bėgelio – paprastas ir greitas

Techniniai duomenys

• Nominali srovė: 20 A
• Charakteristika: C
• Polių skaičius: 1
• Išjungimo galia: 6 kA
• Montavimas: ant DIN bėgelio

Naudojimas

Įrenkite jungiklį ant DIN bėgelio skirstomajame skyde, užtikrindami teisingą orientaciją ir tvirtą fiksaciją. Prijunkite fazinį laidą prie maitinimo gnybto, o apkrovos laidą prie apkrovos gnybto, laikydamiesi gamintojo nurodytų sukimo momentų ir vietinių elektros instaliacijos taisyklių. Po prijungimo įjunkite jungiklį į ON padėtį ir patikrinkite grandinės veikimą be apkrovos. Reguliariai atlikite vizualinę ir funkcinę patikrą pagal vietinius saugos standartus.

Rekomendacijos

Prieš montuodami įvertinkite apkrovos tipą ir įsijungimo sroves – varikliams ar stipriai indukcinėms apkrovoms gali prireikti kitokios išjungimo kreivės. Užtikrinkite, kad skirstomasis skydas ir aukštesnės pakopos apsauga atitiktų elektros instaliacijos normas. Montavimą ir priežiūrą turi atlikti kvalifikuotas elektrikas.
