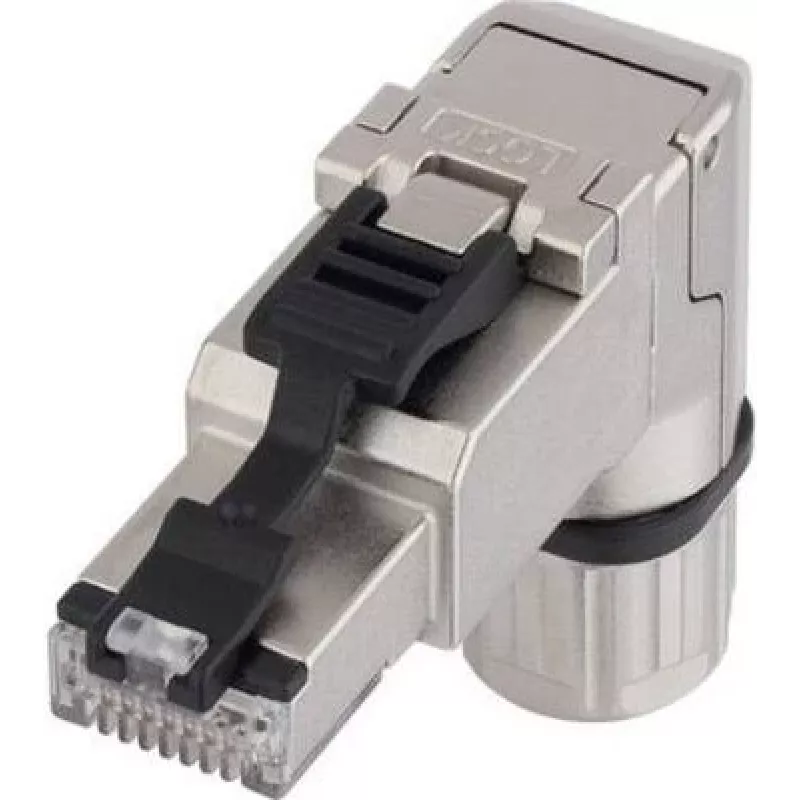

LAPP ED-IE-90-6A-PN-20-FC kampuotas Cat.6A pramoninis RJ45 lauko montavimo jungtis 21700638

Kai reikia greitai ir patikimai užbaigti pramoninio eterneto kabelį vietoje, kampuota konstrukcija ir montavimas be įrankių tampa lemiamu pranašumu. LAPP ED-IE-90-6A-PN-20-FC jungtis leidžia tai padaryti per kelias minutes, išlaikant Cat.6A našumą iki 10 Gigabitų.

Kodėl verta rinktis

• 90° kampas sumažina kabelio įtempimą ir leidžia jungti sunkiai pasiekiamose vietose
• IDC kontaktų montavimas be specialių įrankių – taupo laiką ir išlaidas
• Palaiko 10GBASE-T ir PoE++ (IEEE 802.3bt) maitinimą per duomenų kabelį
• Ekranuoti IDC kontaktai ir cinko lydinio nikeliuotas korpusas atlaiko atšiaurias sąlygas
• Universalus 5,0–9,0 mm kabelio skersmuo
• Daugiau nei 750 sujungimo ciklų – ilgas tarnavimo laikas

Techninė specifikacija

• Jungties tipas: RJ45 kištukas, male, 8P8C
• Kategorija: Cat.6A (IEC 61935-2)
• Ekranavimas: ekranuota (STP)
• Montavimas: lauko sąlygomis, be įrankių, IDC
• Suderinamumas su laidininkais: vientisi AWG 24/1–22/1, suvyti AWG 26/7–22/7
• Kabelio skersmuo: 5,0–9,0 mm
• Korpuso medžiaga: cinko lydinys, nikeliuotas
• Darbinė temperatūra: -40 °C iki +70 °C
• Atitinka standartus: IEC 60603-7-51, ISO/IEC 11801, EN 50173, TIA/EIA-568
• Paskirtis: pramoninis eternetas

Kam tinka

Ši jungtis skirta automatikos, mašinų ir valdymo spintų montuotojams, kuriems reikia patikimo ryšio griežtomis sąlygomis. Ji puikiai tinka, kai kabelį reikia užbaigti vietoje, o erdvė ribota. Dėl atsparaus metalinio korpuso ir plačios temperatūrų amplitudės tinka tiek gamyklų cechuose, tiek lauko instaliacijose.

Kaip naudoti

Nuimkite kabelio apvalkalą, įstatykite laidininkus į IDC kontaktus pagal spalvų kodą ir užspauskite korpusą – jokių papildomų įrankių nereikia. Kampinė konstrukcija leidžia kabelį nukreipti 90° kampu, sumažinant mechaninį įtempimą. Užtikrinkite, kad kabelio skersmuo atitiktų 5,0–9,0 mm intervalą.

Patarimas: prieš užspausdami korpusą, patikrinkite, ar visi laidininkai tvirtai įsistatę į IDC kontaktus – taip išvengsite pakartotinio montavimo. Jei kabelis ekranuotas, įsitikinkite, kad ekranas tinkamai sujungtas su korpusu, kad būtų išlaikytas ekranavimo vientisumas.
