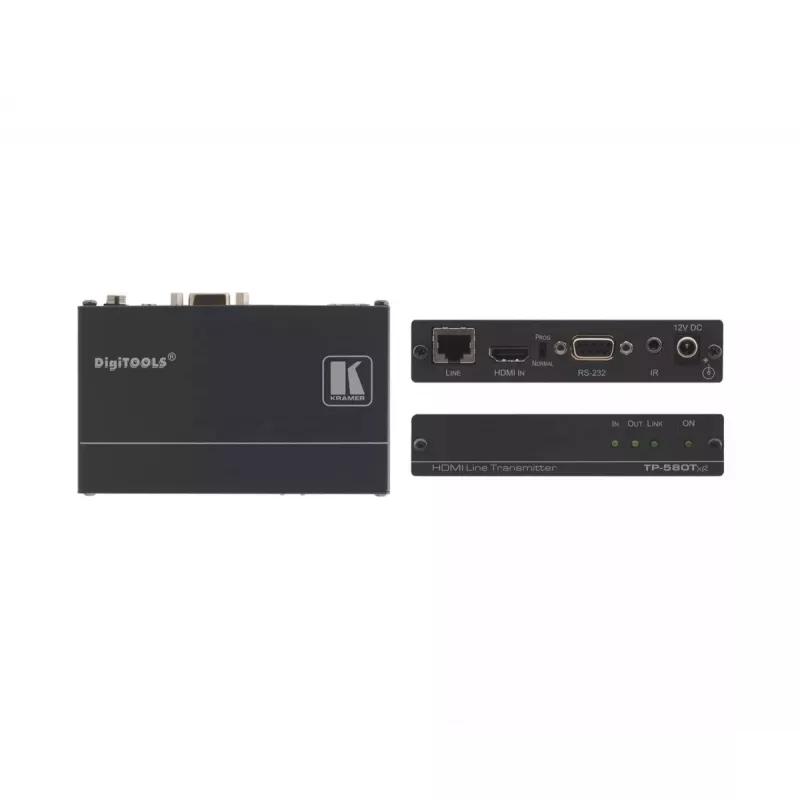

AV siųstuvas Kramer Electronics TP-580TXR

Kramer Electronics TP-580TXR – tai HDBaseT posūkios poros AV siųstuvas, skirtas HDMI, dvikrypčiam RS-232 ir IR signalams konvertuoti į HDBaseT signalą ir perduoti į TP-580RXR imtuvą. Šis įrenginys užtikrina patikimą skaitmeninio AV signalo perdavimą dideliais atstumais, išlaikant aukštą vaizdo ir garso kokybę.

Kokias problemas sprendžia?

Ilgų atstumų HDMI signalo perdavimas, ypač kai reikia išlaikyti 4K raišką, dažnai susiduria su signalo silpnėjimu. TP-580TXR, naudodamas HDBaseT technologiją, perduoda signalą iki 130 m (įprastu režimu) arba iki 180 m (ultra režimu, 1080p), naudojant Kramer BC-HDKat6a kabelį. Tai leidžia patogiai integruoti šaltinius (pvz., kompiuterius, medijos grotuvus) prie nuotolinių ekranų ar projektorių konferencijų salėse, klasėse ar skaitmeniniuose informaciniuose stenduose.

Pagrindiniai techniniai parametrai

• Duomenų perdavimo sparta: iki 10,2 Gbps (3,4 Gbps vienam grafiniam kanalui)
• Maksimali raiška: iki 3840 x 2160 (4K)
• HDBaseT technologija: atstumas iki 130 m (įprastas) / 180 m (ultra, 1080p @60Hz @24bpp) su BC-HDKat6a
• Įėjimai: HDMI, dvikryptis RS-232, IR
• Palaiko: HDCP, HDTV, 3D perdavimą, EDID perdavimą, Deep Color, x.v.Color™, HDMI garso formatus (įskaitant Dolby TrueHD, DTS−HD), CEC
• Indikatoriai: įėjimo, išėjimo, ryšio ir maitinimo šviesos diodai
• Maitinimas: 12 V AC (pagal gaminio duomenis)
• Matmenys: 120 x 76 x 24 mm; Svoris: 0,6 kg; Spalva: juoda

Kaip naudoti?

Prijunkite HDMI šaltinį, RS-232 ir IR valdymo linijas prie TP-580TXR įėjimų, o tinkamą Cat6/HDBaseT kabelį (rekomenduojama Kramer BC-HDKat6a) nutieskite nuo siųstuvo iki TP-580RXR imtuvo. Įjunkite 12 V AC maitinimą, patikrinkite ryšio ir būsenos šviesos diodus. Jei reikia, naudokite EDID perdavimo funkciją, kad suderintumėte šaltinio ir ekrano galimybes. Dvikryptė RS-232 ir IR sąsaja leidžia nuotoliniu būdu valdyti prie imtuvo prijungtą įrenginį.

Rekomendacijos

Siekiant optimalaus veikimo ir maksimalaus atstumo, naudokite Kramer BC-HDKat6a kabelį; perdavimo atstumai priklauso nuo signalo raiškos, šaltinio ir ekrano. Montuojant kelis įrenginius, naudokite RK-3T adapterį, kad vienoje 1U lentynos vietoje tilptų trys DigiTOOLS® įrenginiai.
