SFP siųstuvas-imtuvas BlueOptics SFPGLX10B13-BO 1250 Mbit/s vienmodis šviesolaidis

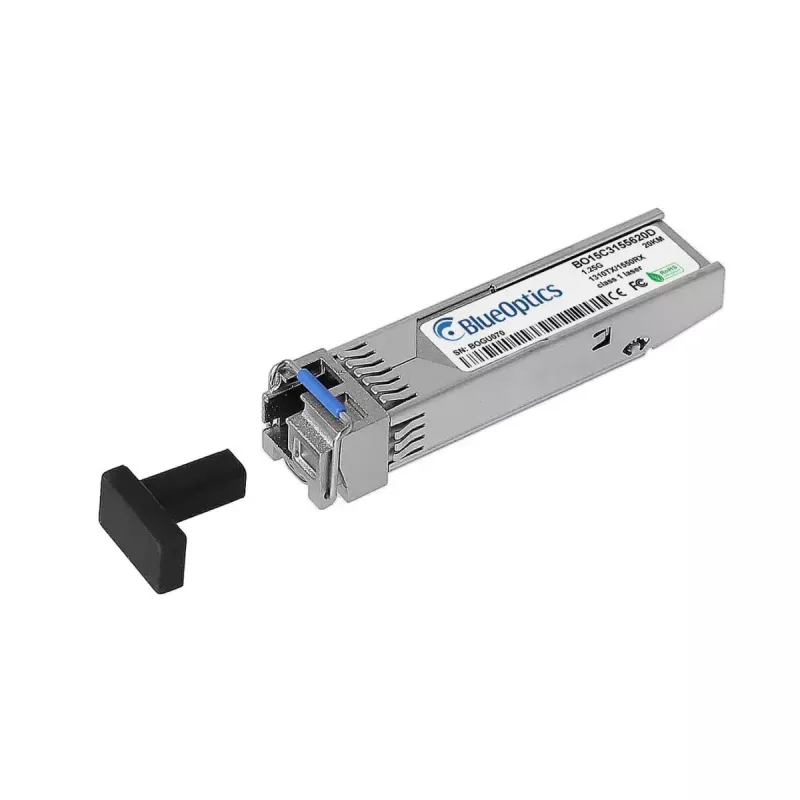

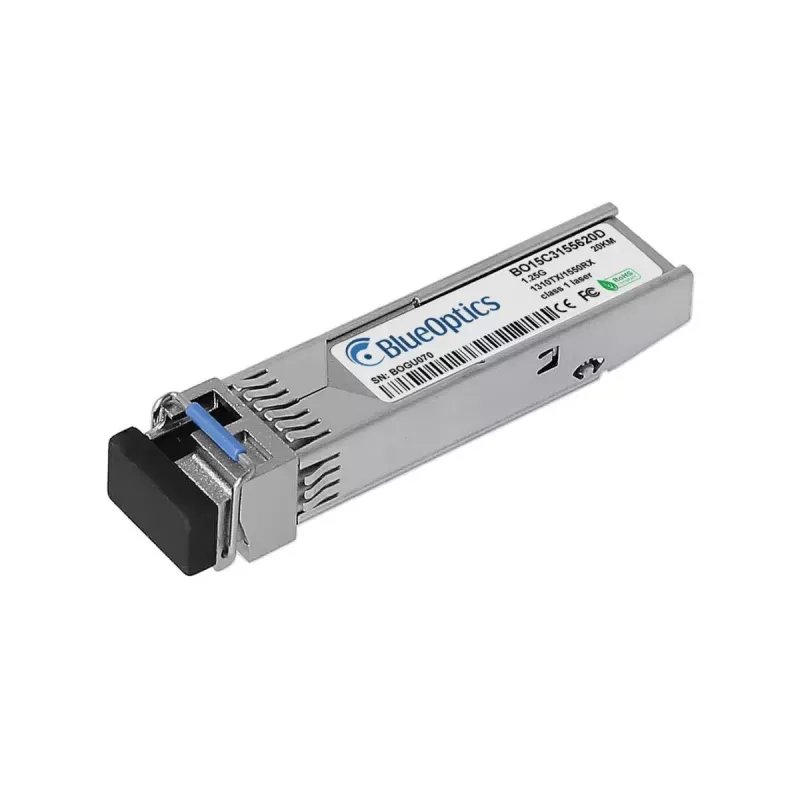

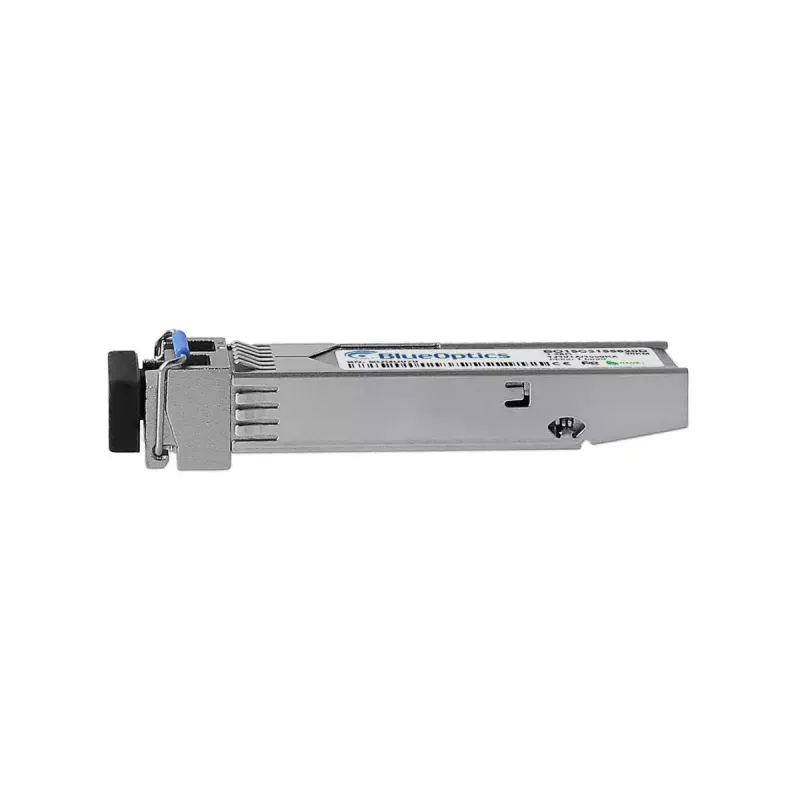

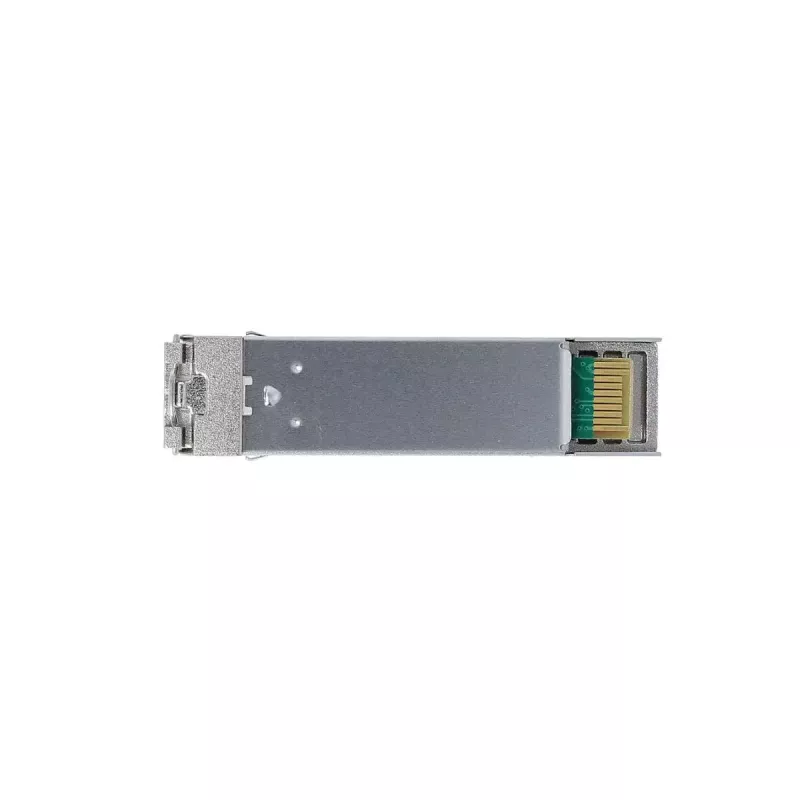

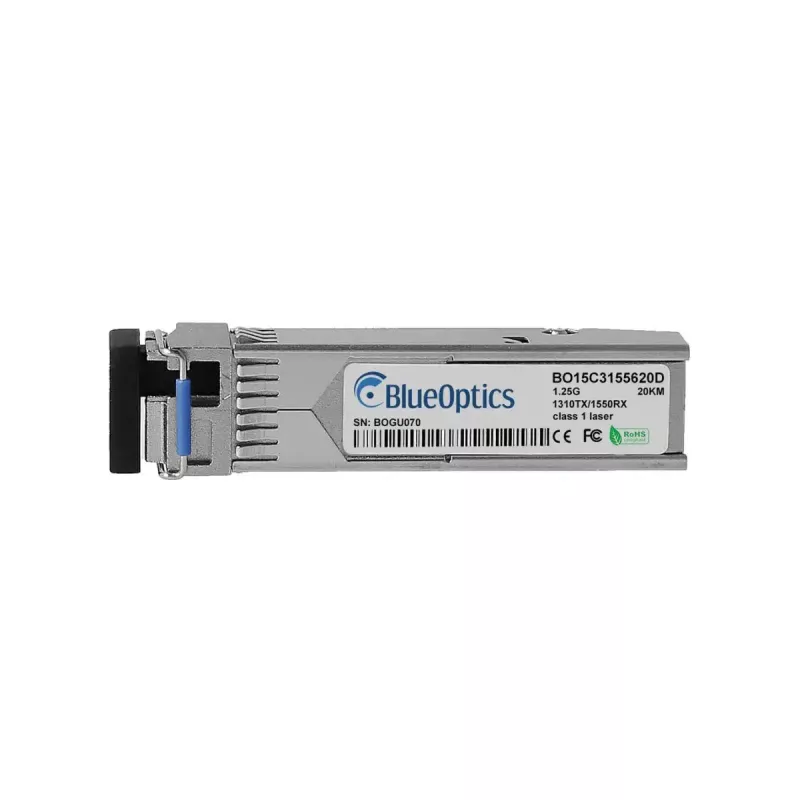

BlueOptics SFPGLX10B13-BO yra kompaktiškas SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodžiams optiniams ryšiams, užtikrinantis iki 1250 Mbit/s duomenų perdavimo spartą. Šis MSA standartą atitinkantis modulis, pagamintas sidabriniame korpuse, sveria maždaug 20 g ir yra skirtas lengvai integracijai į suderinamą tinklo įrangą. Jis naudoja LC simplex jungtį ir palaiko perdavimą vienmodžiu šviesolaidžiu vidutinio nuotolio jungtims.

Privalumai

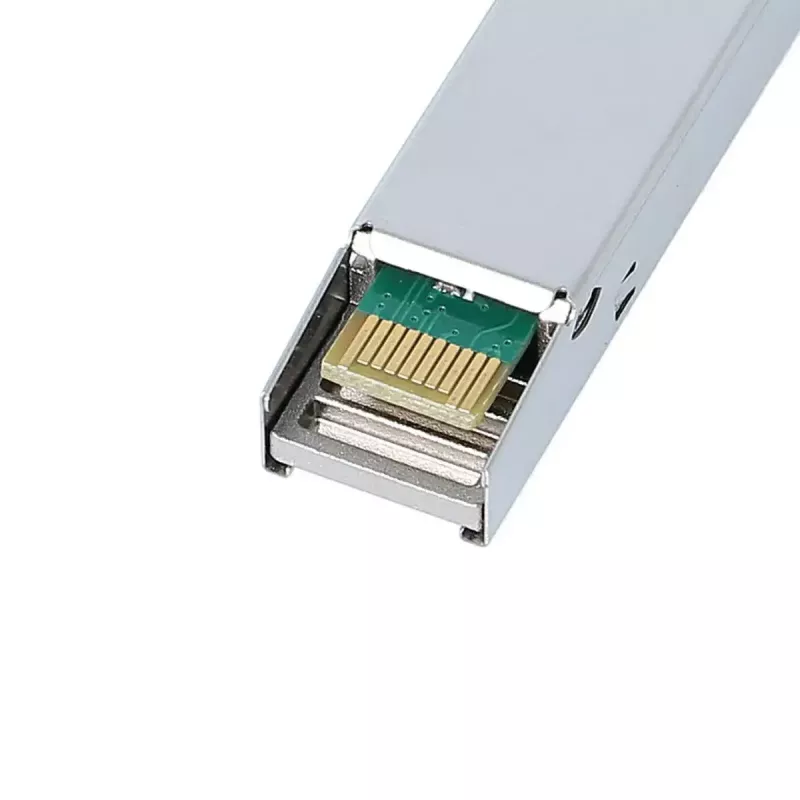

Modulis siūlo standartinę SFP sąsają, leidžiančią karštąjį prijungimą ir suderinamumą su įranga, palaikančia MSA SFP modulius. Vienmodžio šviesolaidžio konstrukcija užtikrina vienu metu vykstantį siuntimą ir priėmimą atskirais bangų ilgiais, kas tinka taškas į tašką jungtims. Lengvas sidabrinis korpusas supaprastina tvarkymą ir montavimą, išlaikant mechaninį suderinamumą su komutatoriais, maršrutizatoriais ir kita SFP palaikančia įranga. Siųstuvas-imtuvas yra suprojektuotas ir išbandytas stabiliai optinei veiksenai bei pagrindinei skaitmeninei diagnostikai (DDM/DOM), kai tai palaiko pagrindinė įranga.

Tinka

• Vienmodžiams šviesolaidiniams Ethernet ryšiams iki 1,25 Gbit/s
• Taškas į tašką jungtims tarp komutatorių ir maršrutizatorių
• Saugyklų sistemų ir tinklo įrenginių tarpusavio sujungimams
• Optiniams ryšiams, reikalaujantiems LC simplex jungčių

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form-factor Pluggable)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Šviesolaidžio tipas: vienmodis (SMF)

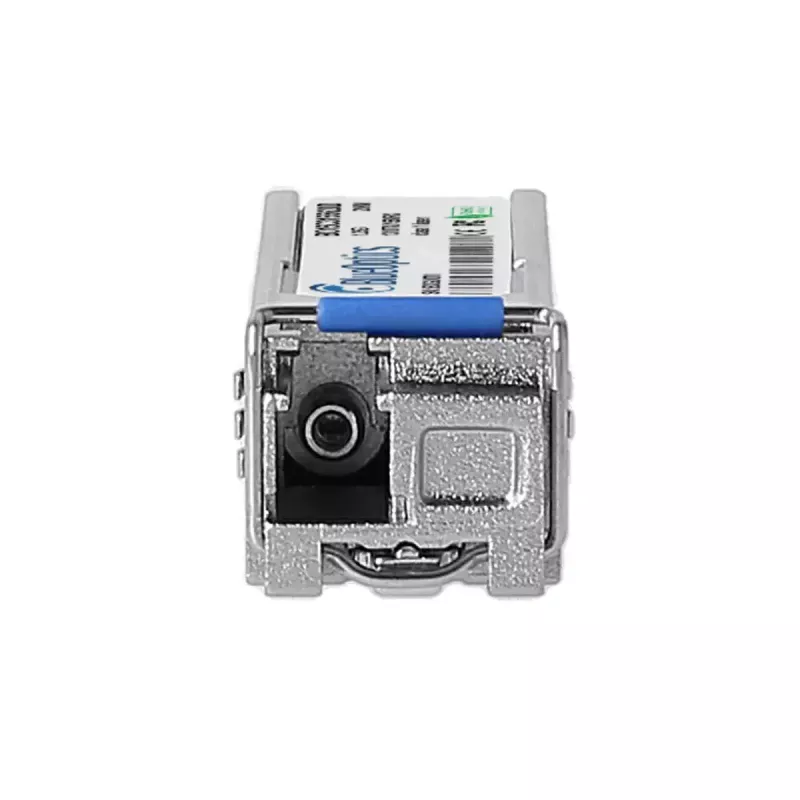

• Jungtis: LC simplex
• Bangų ilgiai: atskiri siuntimo ir priėmimo bangų ilgiai dvipusiam vieno pluošto darbui (BX/U stilius)
• Formos faktorius: karštai keičiamas SFP modulis
• Gaminio spalva: sidabrinė
• Svoris: apie 0,02 kg

Kaip naudoti

Įdiekite BlueOptics SFPGLX10B13-BO modulį, įstatydami jį į SFP prievadą suderinamame komutatoriuje, maršrutizatoriuje ar tinklo įrenginyje, kai maitinimas įjungtas pagal gamintojo nurodymus karštojo prijungimo moduliams. Prijunkite tinkamą vienmodį LC jungiamąjį kabelį arba skirstomąją plokštę prie LC simplex jungties. Užtikrinkite, kad siuntimo ir priėmimo galai būtų tinkamai sujungti taškas į tašką arba dvipusiam vieno pluošto BX ryšiui. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir, jei palaikoma DDM/DOM, peržiūrėkite diagnostikos duomenis.

Rekomendacijos

Įsitikinkite, kad tikslinė įranga palaiko SFP modulius ir, jei reikia, leidžia naudoti trečiųjų šalių siųstuvus-imtuvus. Naudokite vienmodžius LC jungiamuosius kabelius, skirtus planuojamam ryšio atstumui, ir venkite perlenkti šviesolaidį mažesniu nei nurodytas minimalus lenkimo spindulys. Jei reikalingas nuotolinis stebėjimas, įsitikinkite, kad pagrindinis įrenginys atskleidžia DDM/DOM parametrus, kad būtų galima matyti maitinimo įtampą, lazerio poslinkį, išėjimo ir priėmimo galią bei modulio temperatūrą.
