Tinklo kabelis BlueOptics Q28-4S28-DAC-2M-PS-BL QSFP28 4 x SFP28 InfiniBand 2 m juodas

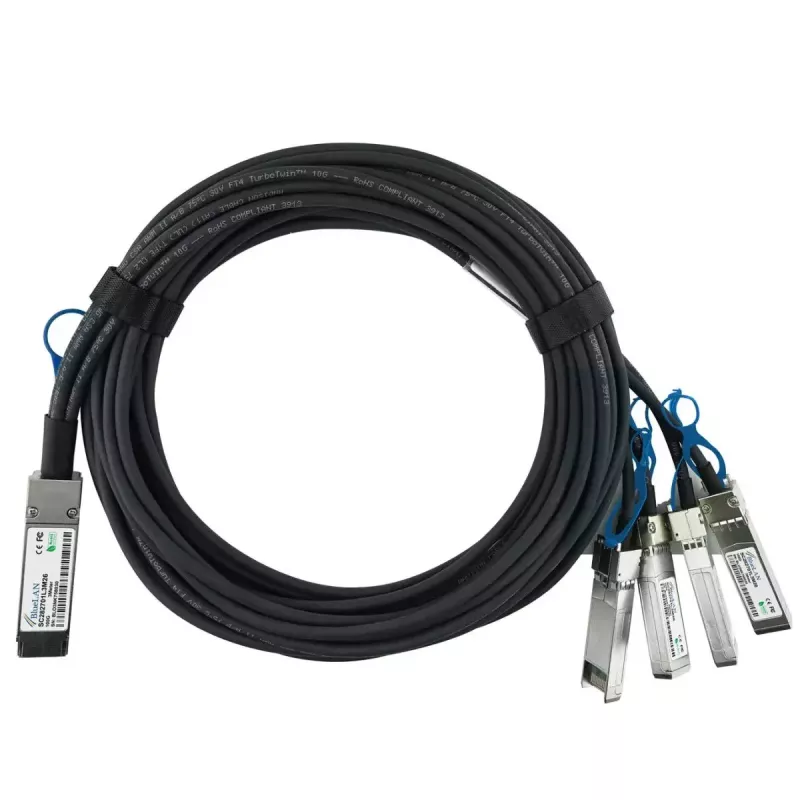

Šis BlueOptics Q28-4S28-DAC-2M-PS-BL yra 2 metrų pasyvus tiesioginio prijungimo varinis kabelis (DAC) su vienu QSFP28 jungtimi viename gale ir keturiomis SFP28 jungtimis kitame. Jis skirtas didelės spartos trumpų nuotolių jungtims stelažuose ir tarp gretimų stelažų. Šis dvynių ašių varinis atšakos kabelis palaiko 100GBase-CR4 ir 4x25GBASE-CR elektros perdavimo formatus ir tinka InfiniBand, Ethernet bei Fibre Channel/FCoE aplinkoms, kai naudojama įranga, palaikanti pasyvius DAC. Kabelis yra juodos spalvos, kompaktiškos „vyras-į-vyrą“ formos, užtikrinančios saugų prijungimą stelaže.

Privalumai

Kabelis užtikrina ekonomišką, mažo vėlinimo fizinį ryšį didelio pralaidumo serverių, jungiklių ir saugyklų tarpusavio jungtims. Kaip pasyvus dvynių ašių sprendimas, jis sunaudoja minimaliai energijos ir nereikalauja aktyvios elektronikos, o tai sumažina galimus gedimo taškus ir supaprastina suderinamumą su sistemomis, palaikančiomis MSA atitinkančius QSFP28 atšakos DAC. Pagamintas iš kokybiškų komponentų ir atitinkantis MSA elektrinius bei mechaninius apibrėžimus, jis užtikrina nuspėjamą veikimą trumpų nuotolių jungtyse ir ilgą tarnavimo laiką, kai naudojamas nurodytose sąlygose.

Tinka

• Trumpų nuotolių jungtims stelažo viduje ir tarp stelažų duomenų centruose
• 100GBase-CR4 ir 4x25GBASE-CR atšakos jungtims tarp QSFP28 ir SFP28 prievadų
• Didelio pralaidumo serverių, jungiklių ir saugyklų tarpusavio jungtims, palaikančioms InfiniBand, Ethernet arba FCoE/Fibre Channel per DAC
• Aplinkoms, kurioms reikalingas mažas vėlinimas ir mažas energijos suvartojimas fiziniame ryšyje

Pagrindinės techninės specifikacijos

• Kabelio tipas: Pasyvus dvynių ašių varinis tiesioginio prijungimo kabelis (DAC)

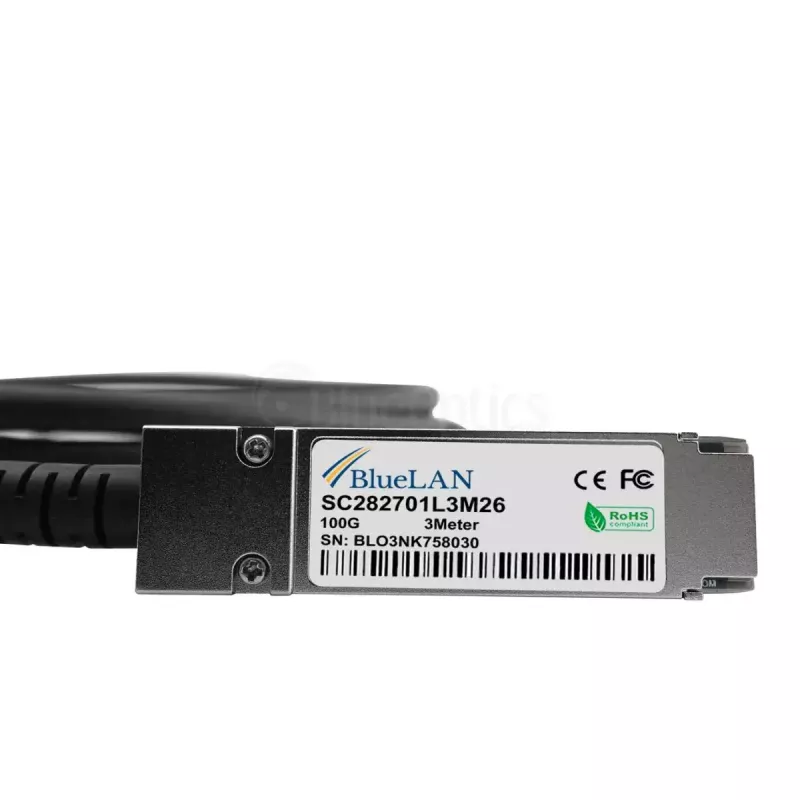

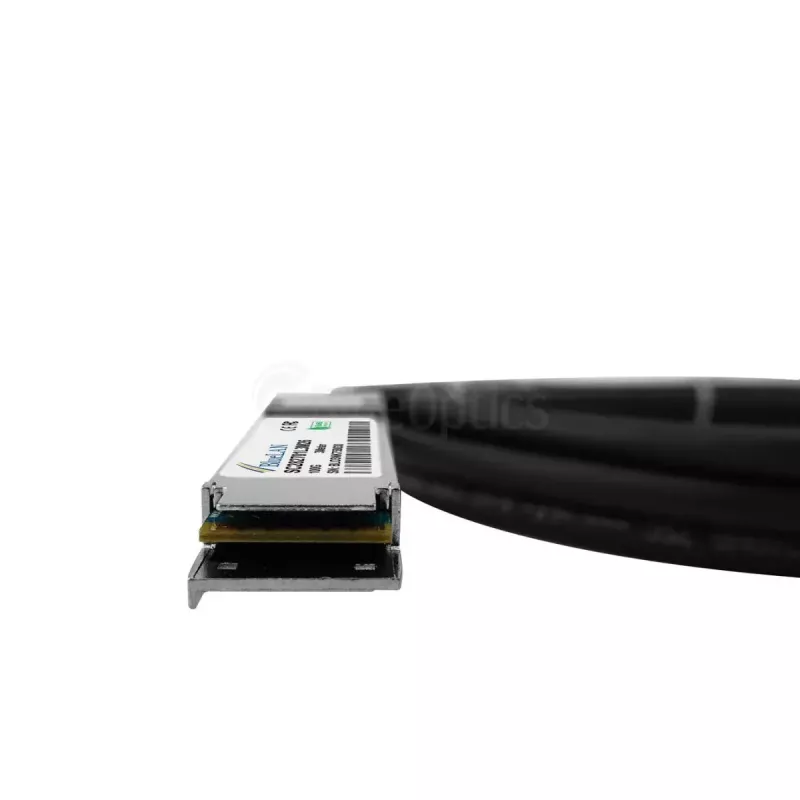

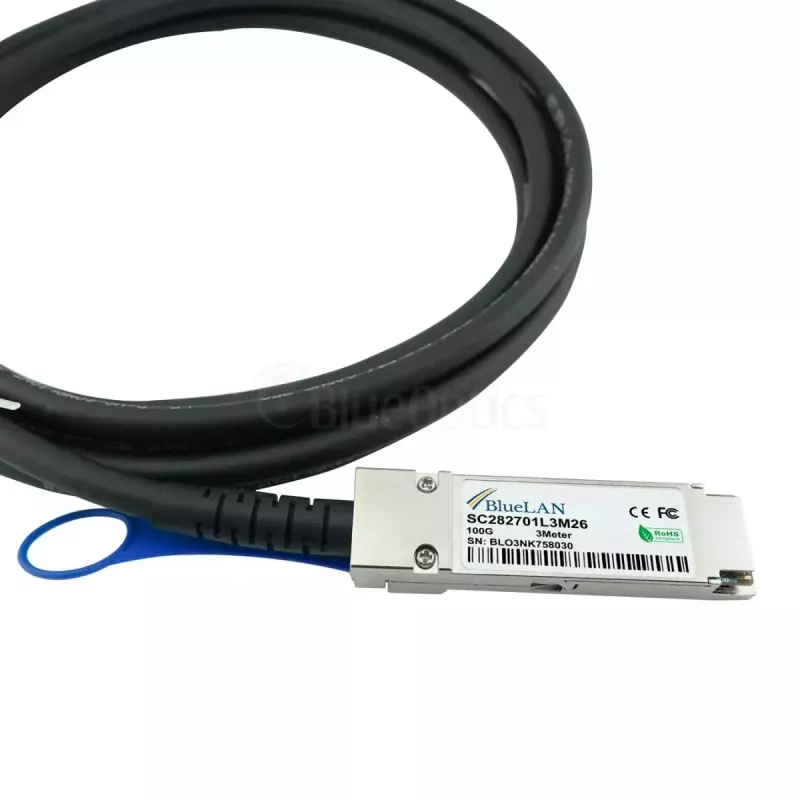

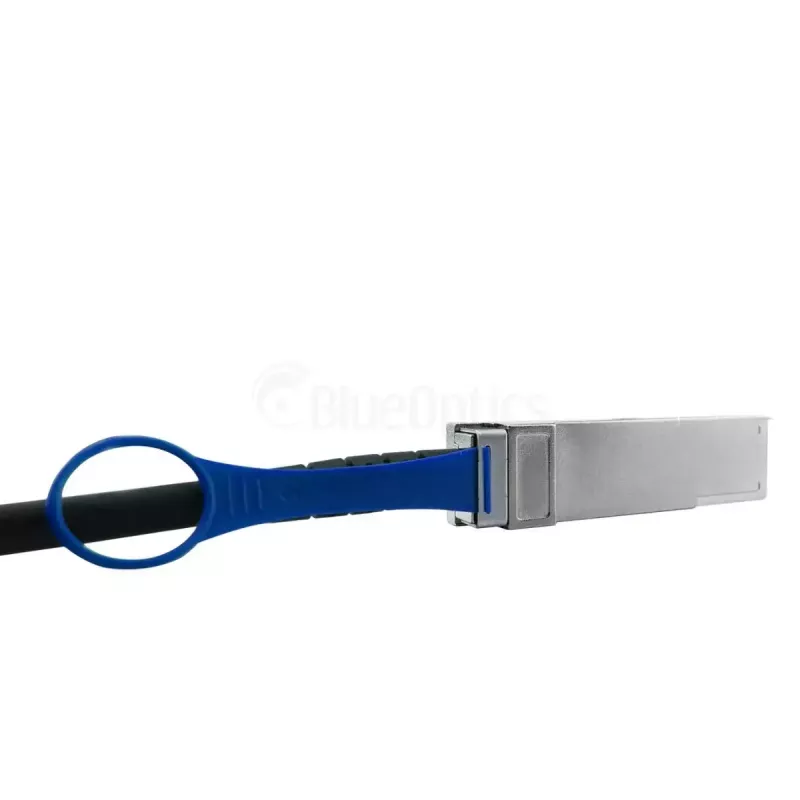

• Jungtis A: QSFP28 (atšakos galas)

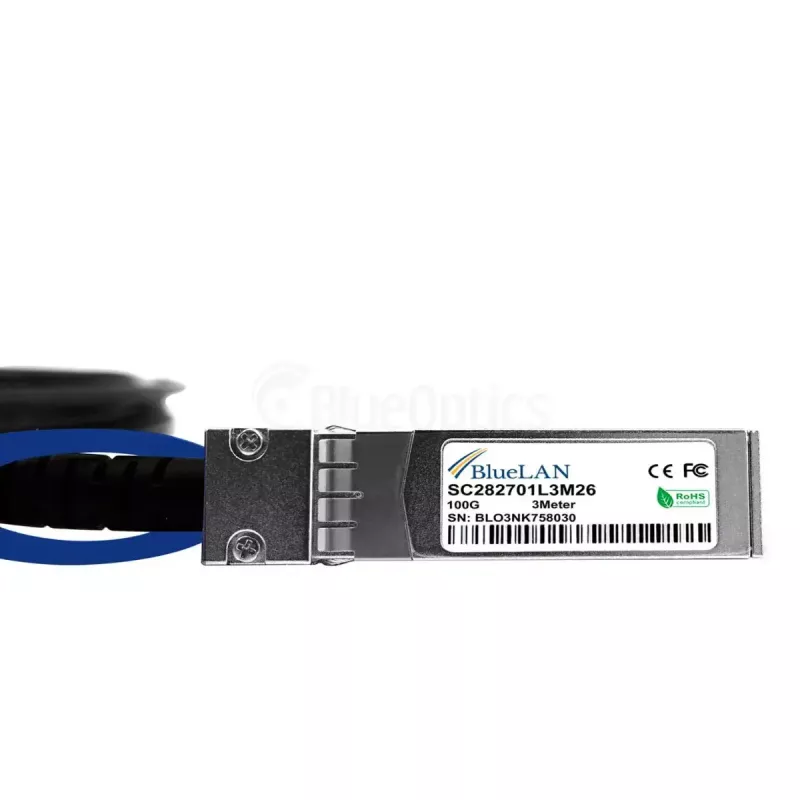

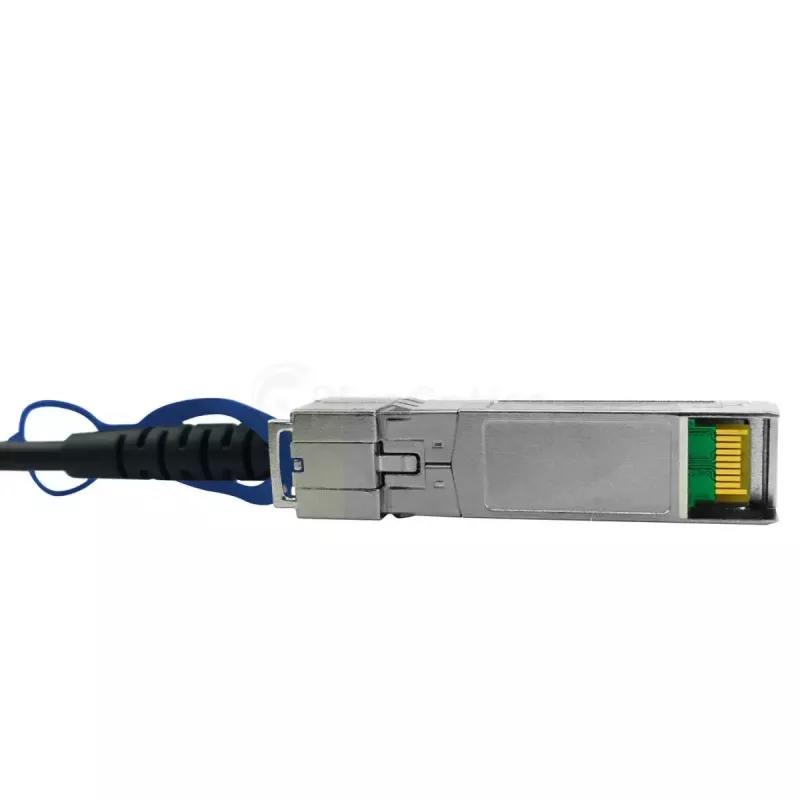

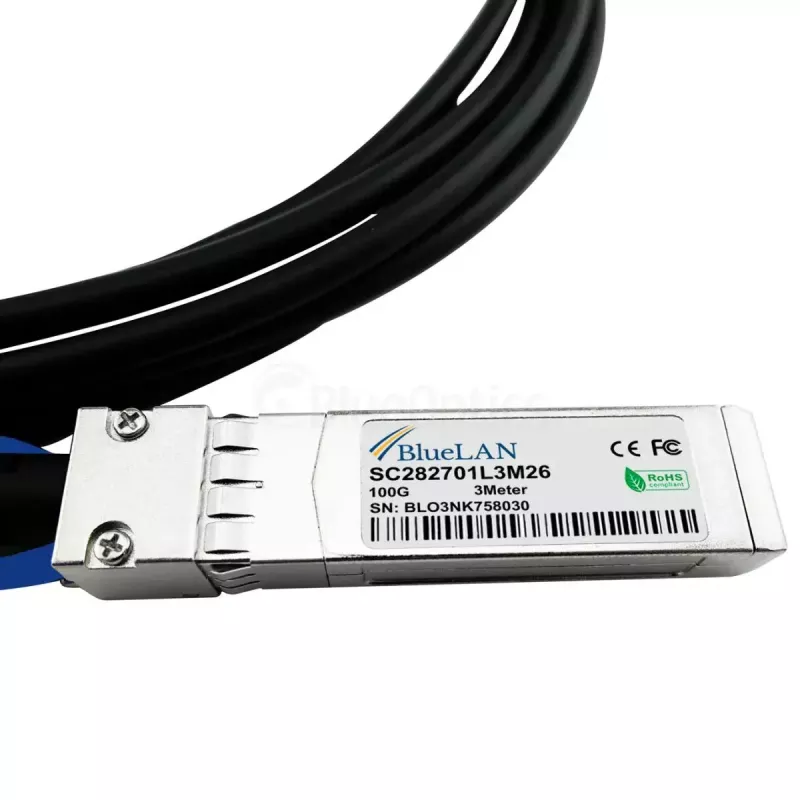

• Jungtis B: 4 × SFP28 (atskiros atšakos jungtys)
• Palaikomi protokolai: 100GBase-CR4; 4×25GBASE-CR; suderinamas su InfiniBand, Ethernet, FCoE/Fibre Channel, kai palaiko pagrindinė įranga
• Ilgis: 2 m
• Laido skersmuo: 26 AWG
• Spalva: Juoda
• Svoris: apie 0,25 kg
• Atitiktis: MSA suderinami QSFP28 atšakos DAC elektriniai ir mechaniniai apibrėžimai

Kaip naudoti

Įdiekite BlueOptics QSFP28 į 4×SFP28 DAC, sulygiuodami ir įkišdami QSFP28 galą į suderinamą QSFP28 prievadą, o keturis SFP28 galus į atitinkamus SFP28 prievadus tikslinėje įrangoje. Įsitikinkite, kad abu įrenginiai oficialiai palaiko pasyvius DAC atšakos kabelius ir pasirinktą perdavimo režimą (100GBase-CR4 arba 4×25G). Laikykite kabelį už jungčių ir venkite aštrių lenkimų; laikykitės gamintojų nurodyto minimalaus lenkimo spindulio. Po fizinio įdiegimo patikrinkite ryšio būseną per pagrindinės įrangos valdymo sąsają ir įsitikinkite, kad suderėtas ryšio greitis atitinka numatytą protokolą.

Rekomendacijos

Naudokite šį pasyvų DAC trumpoms tiesioginėms jungtims stelažo viduje arba tarp gretimų stelažų, kai pakanka 2 m atstumo. Prieš diegdami dideliu mastu, patvirtinkite suderinamumą su jūsų jungiklio, maršrutizatoriaus ar saugyklos tiekėju dėl pasyvių QSFP28 atšakos kabelių ir, jei įmanoma, paprašykite bandomojo pavyzdžio, kad patikrintumėte sąveiką.
