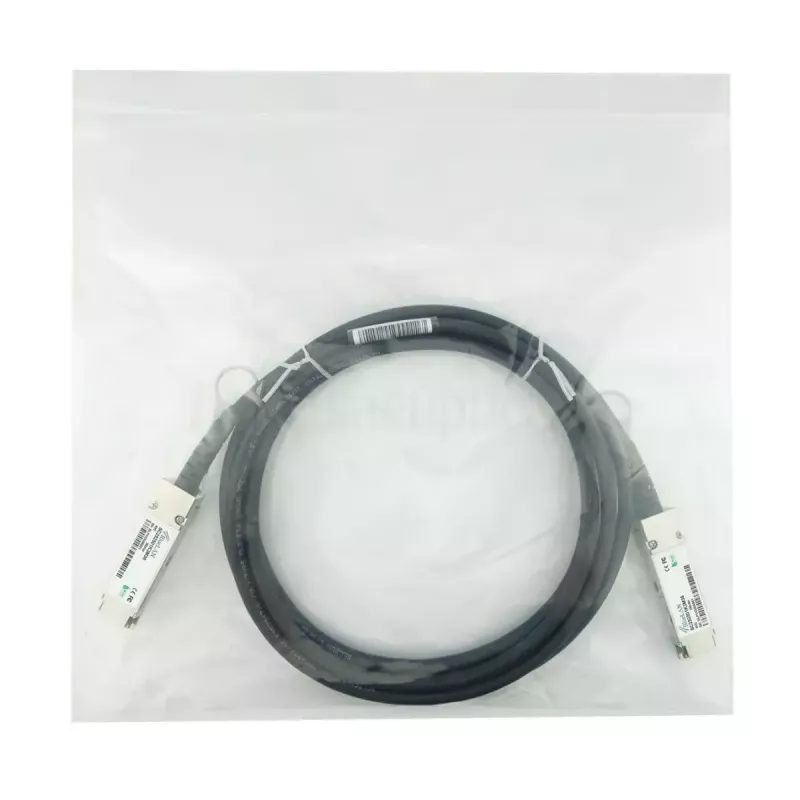

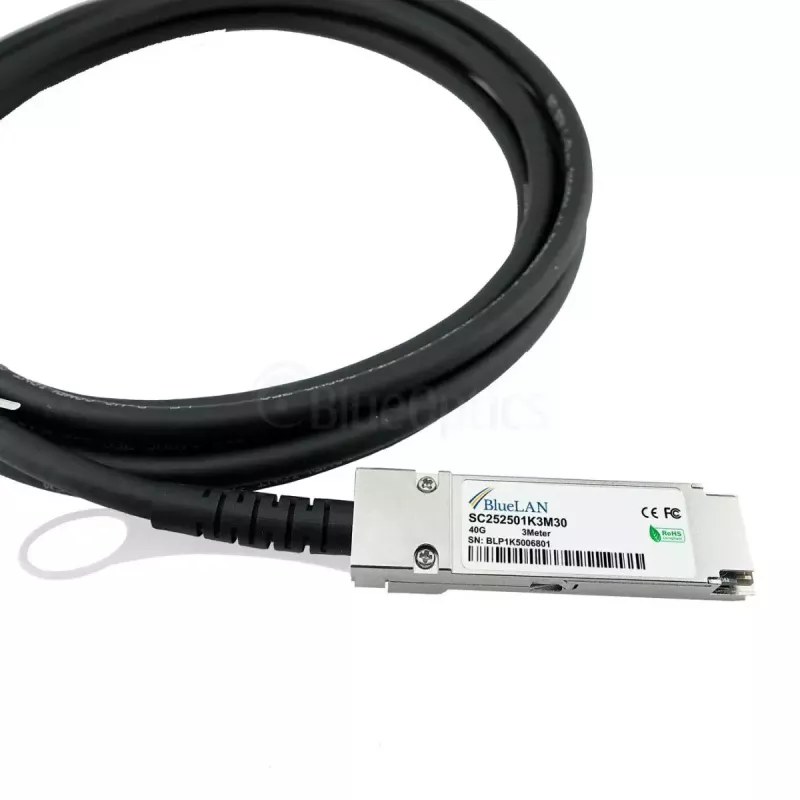

InfiniBand / šviesolaidinis kabelis QSFP BlueOptics JH234A-BL Kištukas/Kištukas

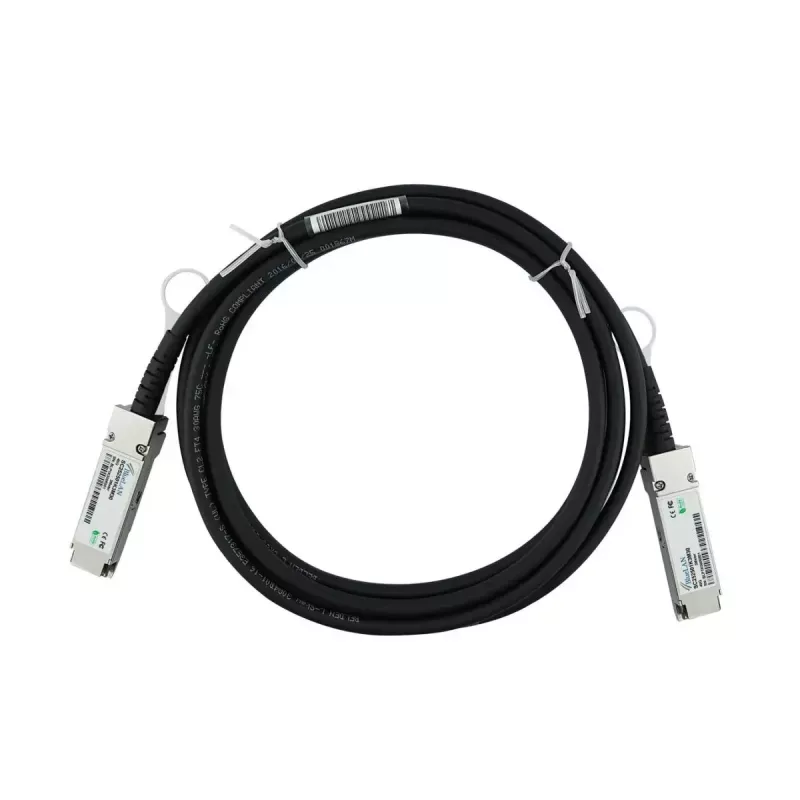

„BlueOptics JH234A-BL“ – tai 1 metro ilgio QSFP į QSFP tiesioginio prijungimo varinis kabelis, skirtas didelės spartos trumpų nuotolių jungtims duomenų centruose ir stelažų aplinkoje. Šis pasyvus 40GBase‑CR4 twinax varinis kabelis su 30 AWG laidininkais ir QSFP kištukiniais jungtimis abiejuose galuose palaiko iki 40 Gbps elektrinį signalą, tinkamą Ethernet, Fibre Channel ir InfiniBand protokolams. Pagamintas pagal MSA gaires, jis yra suderinamas sprendimas sistemoms, palaikančioms 40GBase‑CR4 QSFP tiesioginio prijungimo formos faktorių.

Privalumai

Kabelis užtikrina kompaktišką ir mažo vėlavimo fizinį ryšį tarp gretimų stelažų ir stelažo viduje, sunaudodamas nežymią galią dėl pasyvios twinax DAC konstrukcijos. MSA atitinkančios mechaninės ir elektrinės charakteristikos užtikrina sąveiką su pagrindiniais jungikliais, maršrutizatoriais ir saugojimo platformomis, palaikančiomis QSFP DAC. Aukštos kokybės medžiagos ir komponentai garantuoja nuspėjamą veikimą ir ilgą tarnavimo laiką tankiai įrengtuose tinkluose.

Tinkamas naudoti

• Trumpų nuotolių 40G jungtims tarp jungiklių ir agregavimo įrenginių
• Serverio–jungiklio ir jungiklio–jungiklio ryšiams stelažo viduje ir tarp gretimų stelažų
• Didelio našumo skaičiavimo ir InfiniBand tinklų sąsajoms, veikiančioms 40G sparta
• Fibre Channel ir Ethernet jungtims, reikalaujančioms QSFP/40G DAC

Pagrindinės specifikacijos

• Jungties tipas: QSFP kištukas – QSFP kištukas
• Palaikoma sparta: iki 40 Gbps
• Ilgis: 1 metras
• Kabelio tipas: pasyvus twinax varinis (DAC), 30 AWG laidininkai
• Standartai: suderinamas su QSFP MSA, skirtas 40GBase‑CR4
• Energijos sąnaudos: pasyvus (nežymios papildomos sąnaudos)

Kaip naudoti

Įstatykite QSFP BlueOptics JH234A-BL kištukinius jungtis į abiejų įrenginių QSFP prievadus, užtikrindami tvirtą prigludimą ir fiksavimą. Prieš jungdami patikrinkite, ar abu įrenginiai palaiko pasyvius QSFP DAC ir 40GBase‑CR4 elektrinę sąsają. Po prijungimo patikrinkite ryšio būseną ir suderėtą spartą tinklo įrangoje. Geriausiems rezultatams kabelį tieskite be staigių lenkimų ir venkite mechaninio įtempimo jungčių galuose.

Rekomendacijos

Naudokite šį pasyvų QSFP DAC trumpoms tiesioginėms jungtims stelaže ar tarp gretimų stelažų, kai reikalingas 1 m 40G ryšys. Venkite naudoti pasyvius twinax DAC ilgesniems atstumams arba tais atvejais, kai reikalinga aktyvi optika. Laikykitės kabelio lenkimo spindulio ir pritvirtinkite kabelius, kad išvengtumėte atsitiktinio QSFP jungčių įtempimo.
