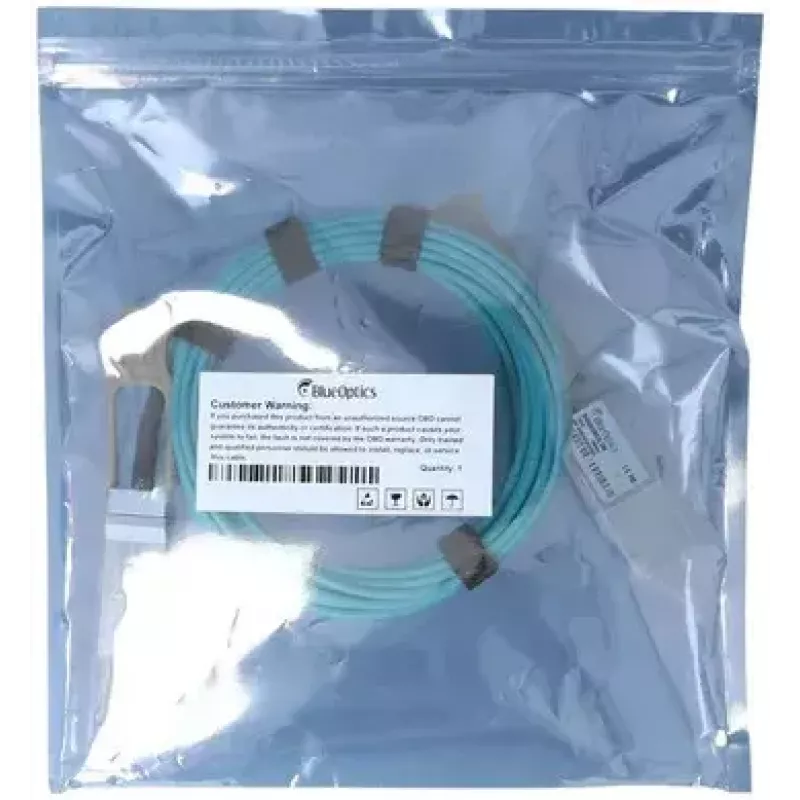

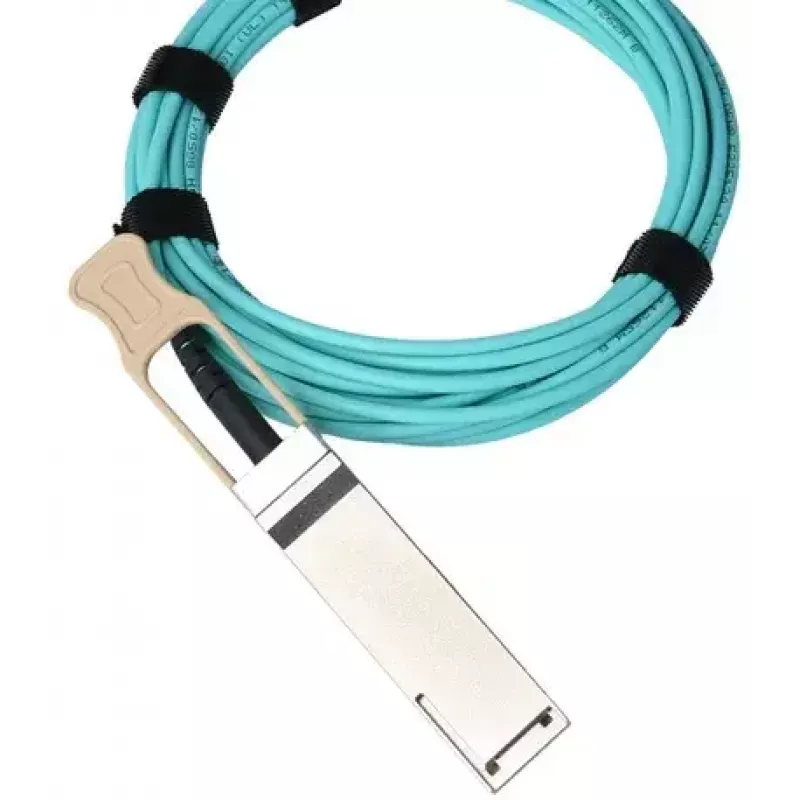

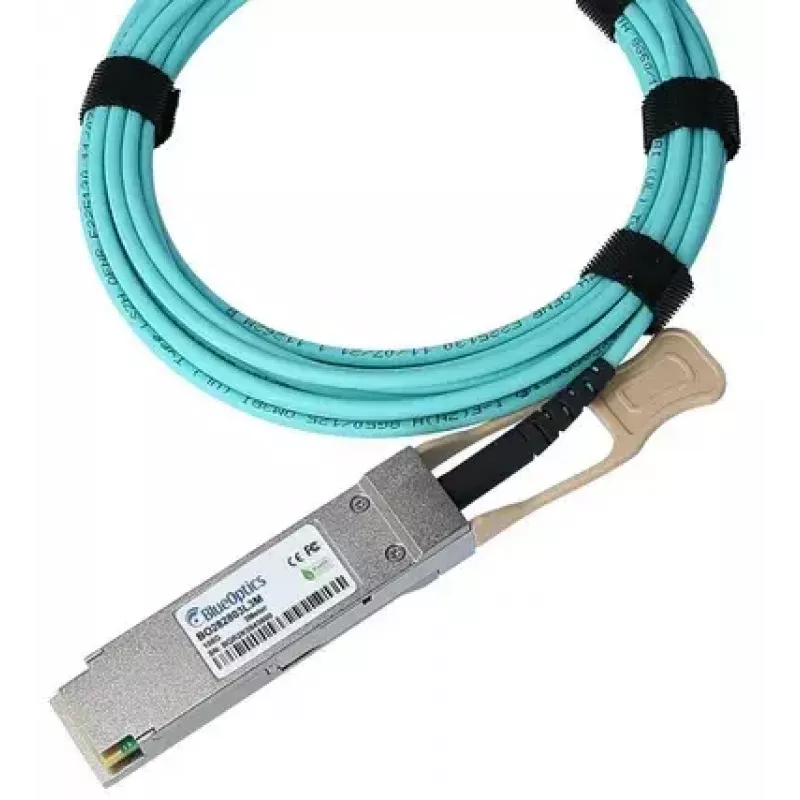

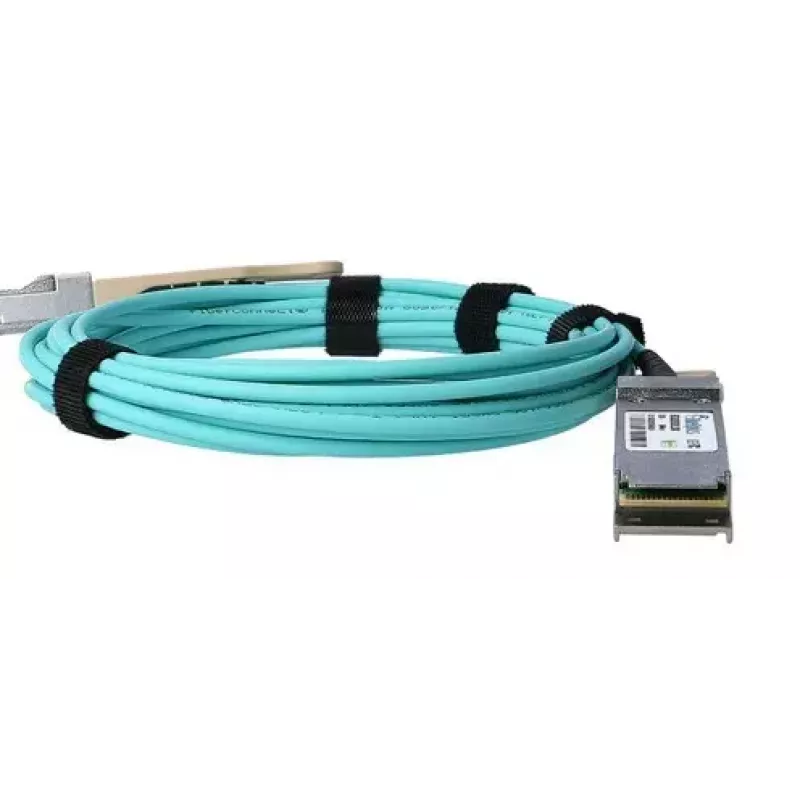

BlueOptics Q28-AOC-7M-CN-BO InfiniBand šviesolaidinis kabelis 7 m QSFP28

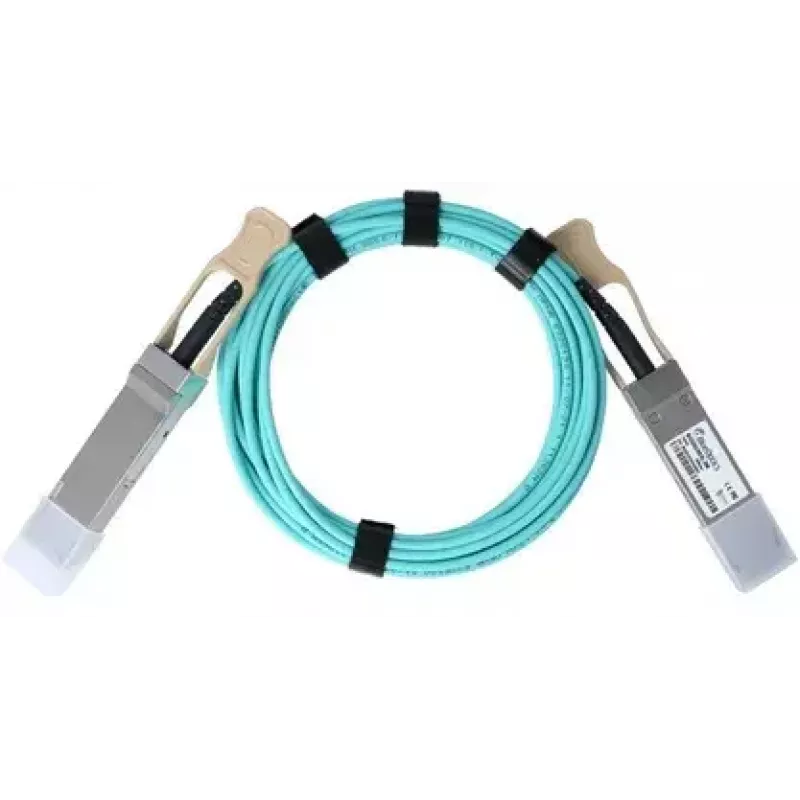

Šis BlueOptics Q28-AOC-7M-CN-BO aktyvus optinis kabelis (AOC) skirtas didelės spartos trumpo nuotolio jungtims duomenų centruose ir didelio našumo skaičiavimo sistemose. 7 metrų ilgio kabelis su QSFP28 jungtimis abiejuose galuose palaiko 100GBASE-SR4 Ethernet standartą ir užtikrina patikimą 100 Gbit/s ryšį tarp jungiklių, serverių ir tinklo įrenginių. Integruoti QSFP28 siųstuvai-imtuvai konvertuoja elektrinius signalus į optinius ir atvirkščiai, todėl nereikia papildomų modulių.

Privalumai

Aktyvi optinė konstrukcija užtikrina mažesnį svorį ir didesnį lankstumą, palyginti su tiesioginio prijungimo variniais (DAC) sprendimais, taip pat mažesnį lenkimo spindulį ir plonesnį kabelį. QSFP28 moduliai yra karštai keičiami ir atitinka SFF/MSA bei IEEE standartus, garantuodami suderinamumą su įvairia įranga. Kiekvienas gaminys yra gamykliškai išbandytas, o komponentai parenkami iš patikimų gamintojų, užtikrinant stabilų ilgalaikį darbą ir atitiktį saugos bei aplinkosaugos normoms.

Kur naudoti

• Trumpo nuotolio 100 Gbit/s jungtims serverių stelažuose ar tarp gretimų stelažų
• Didelio našumo skaičiavimo klasterių tarpusavio sujungimams
• Viršutinio stelažo (ToR) arba stuburo jungiklių jungtims su QSFP28 prievadais
• Aplinkose, kuriose reikalingas mažesnis svoris ir geresnis lenkimo spindulys

Pagrindinės techninės specifikacijos

• Kabelio tipas: aktyvus optinis kabelis (AOC)
• Ilgis: 7 metrai
• Jungčių tipas: QSFP28 į QSFP28 (karštai keičiamos)
• Palaikomas standartas: 100GBASE-SR4 Ethernet
• Skaidulos tipas: OM3 daugiamodė
• Šerdies skersmuo: 50 µm
• Išorinis apvalkalas: LSZH (mažai dūmų, be halogenų), atsparus liepsnai
• Veikimas: skirtas didelės spartos trumpo nuotolio perdavimui su mažu lenkimo spinduliu

Kaip naudoti

Įstatykite kiekvieną QSFP28 jungtį į atitinkamą tinklo įrenginio QSFP28 prievadą, kol ji užsifiksuos. Integruotas optinis/elektrinis konvertavimas atliekamas kabelio galuose, todėl papildomų siųstuvų-imtuvų nereikia. Patikrinkite ryšio būseną per pagrindinius įrenginius ir, jei reikia, sukonfigūruokite prievadus 100G veikimui. Venkite aštrių lenkimų, viršijančių nurodytą lenkimo spindulį, ir tieskite kabelį stelažų viduje arba tarp gretimų stelažų.

Rekomendacijos

Montuodami atsargiai elkitės su LSZH apvalkalu, kad išvengtumėte aštrių lenkimų ir mechaninių įtempimų. Naudokite kabelių tvarkymo sistemas stelažuose, kad sumažintumėte įtempį jungtyse ir užtikrintumėte oro cirkuliaciją. Įsitikinkite, kad įrenginių QSFP28 prievadai yra suderinami ir kad programinė įranga palaiko 100GBASE-SR4 ryšį.
