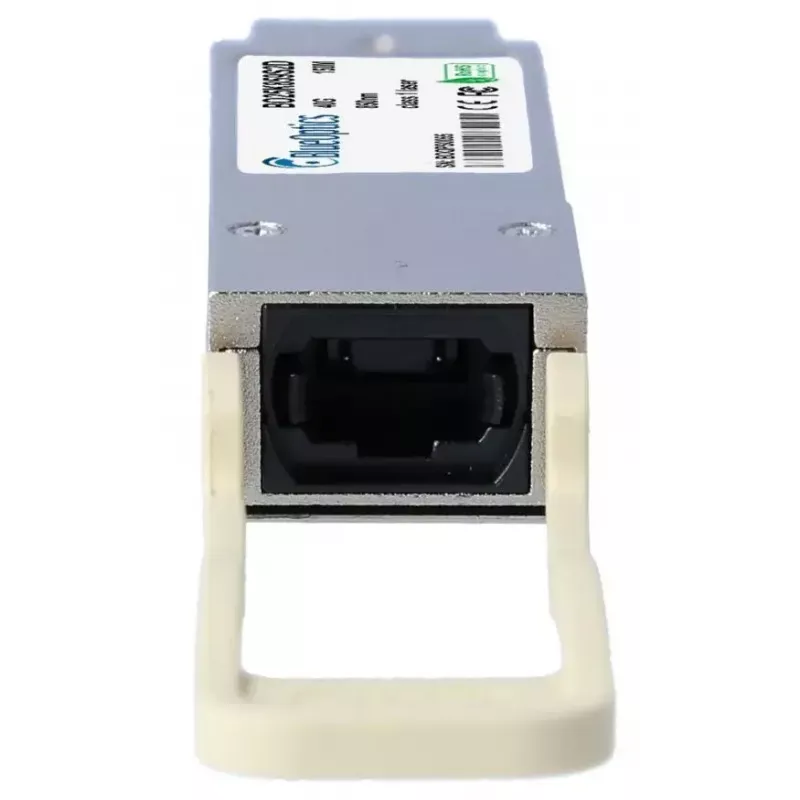

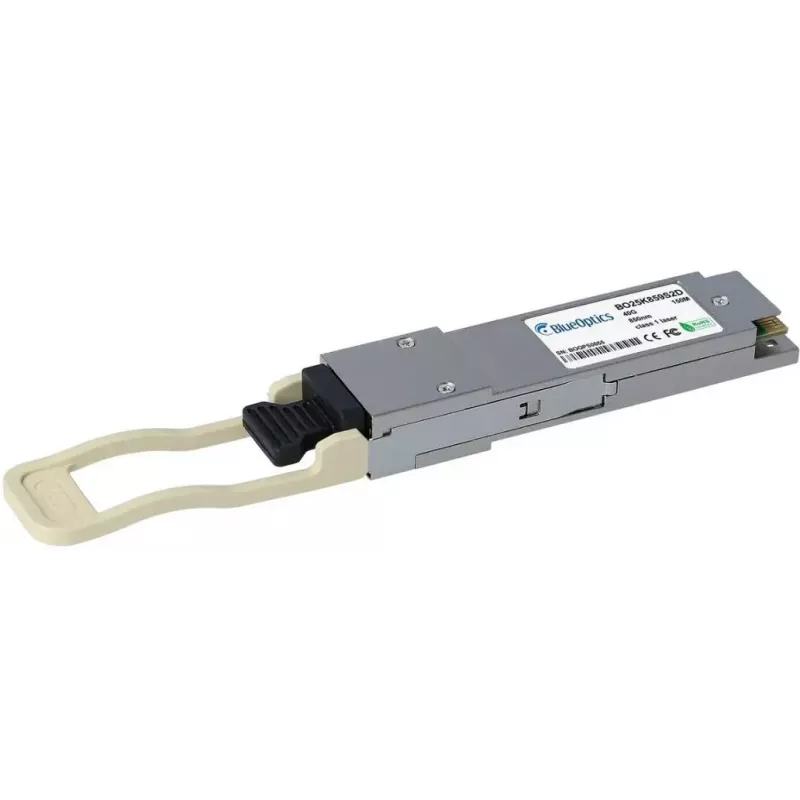

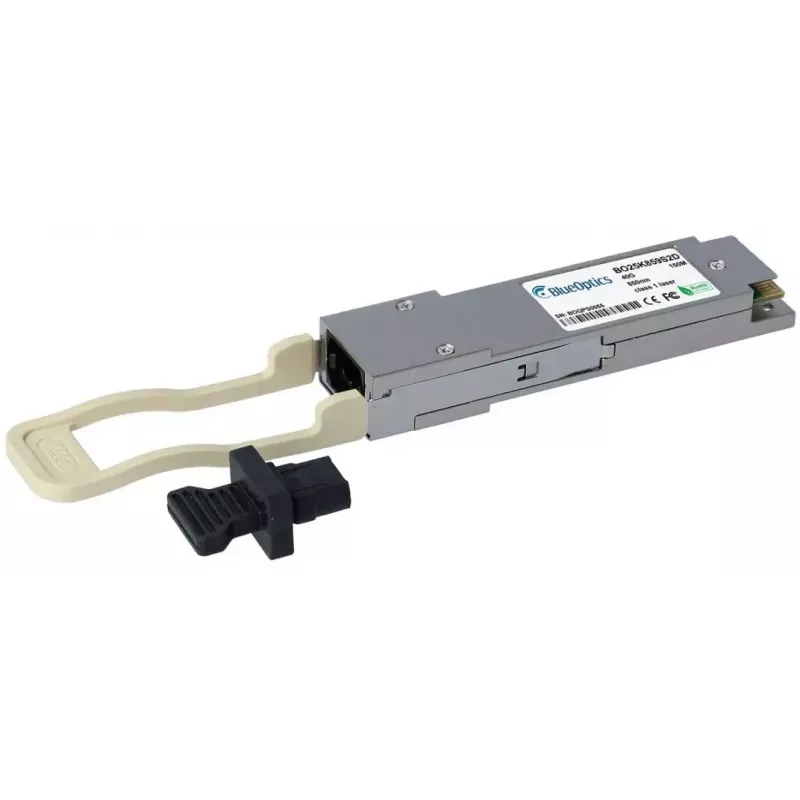

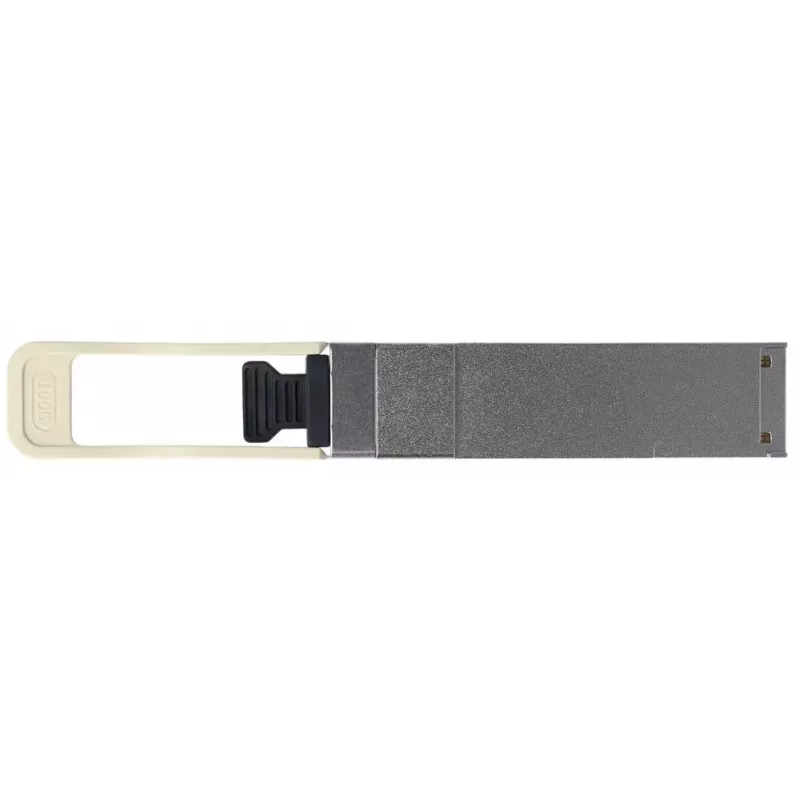

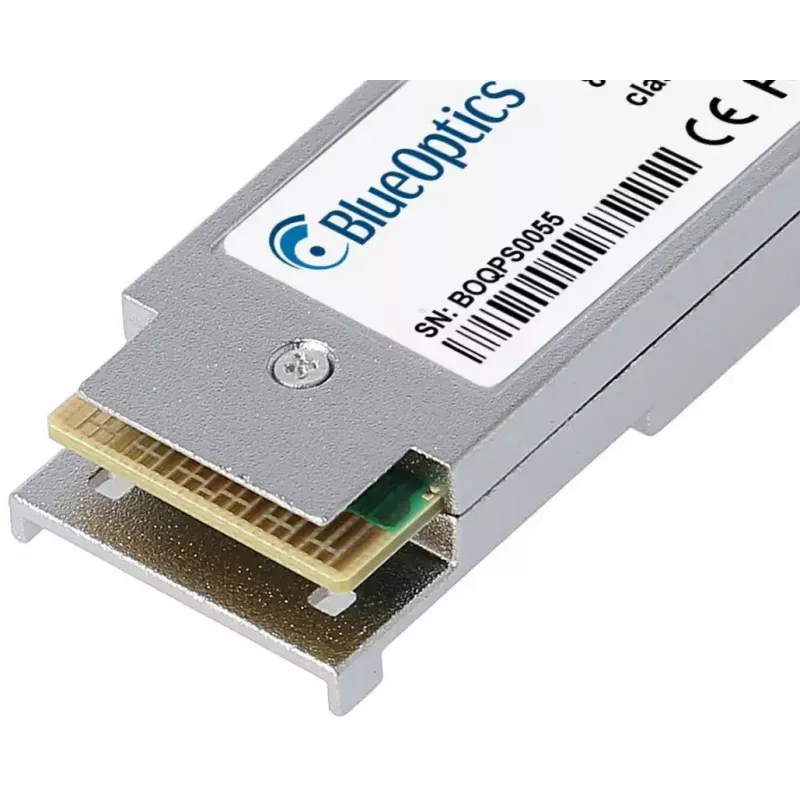

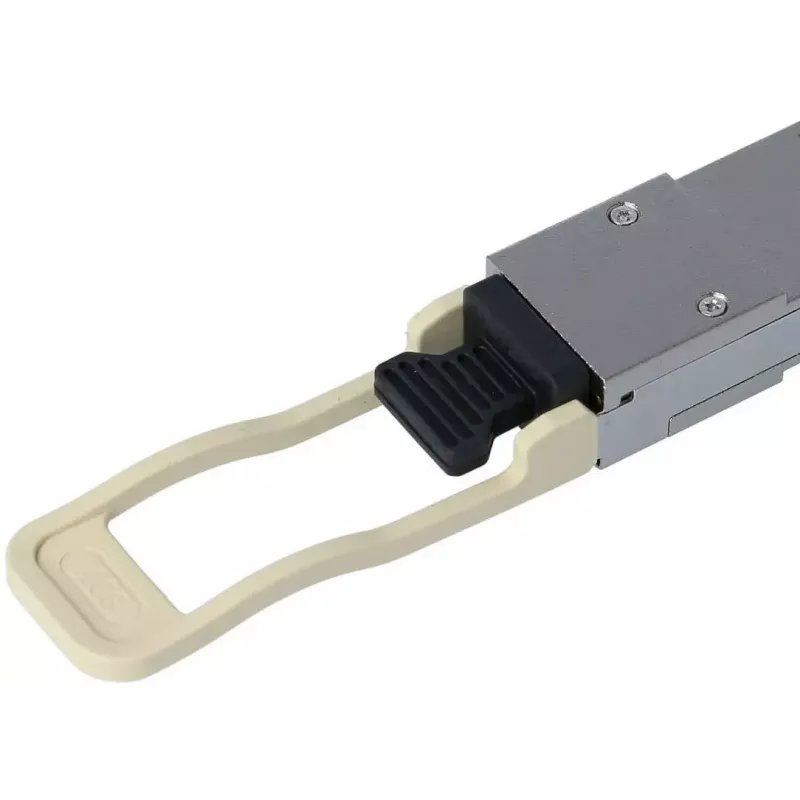

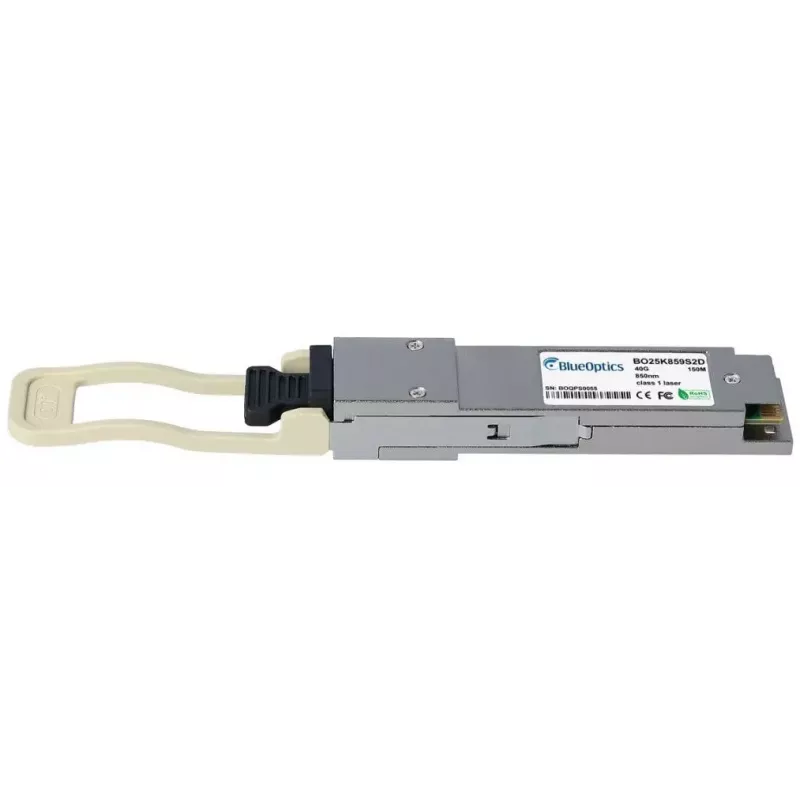

BlueOptics PAN-T-Q-40GBASE-SR4-BO QSFP 40GBASE-SR4 optiminis modulis 150 m

„BlueOptics PAN-T-Q-40GBASE-SR4-BO“ yra 40GBASE-SR4 optiminis QSFP siųstuvas-imtuvas, skirtas trumpojo nuotolio daugiamodiams šviesolaidžiams. Modulis pagamintas iš aliuminio korpuso, sveria apie 20 g, naudoja MPO/MTP sąsają ir palaiko 850 nm bangos ilgį, užtikrindamas iki 150 m atstumą. Jis sukurtas naudoti didelės spartos Ethernet tinkluose ir suderinamoje tinklo įrangoje, palaikančioje 40GBASE-SR4 QSFP modulius.

Privalumai

Šis „BlueOptics“ QSFP modulis atitinka MSA standartą ir MPO/MTP jungčių konvencijas, užtikrindamas sąveiką su įranga, palaikančia 40GBASE-SR4. Daugiamodis 850 nm siųstuvas ir imtuvas leidžia vienu metu perduoti ir priimti duomenis lygiagrečiais pluoštais, pasiekiant 40 Gbit/s pralaidumą trumpiems atstumams. Aliumininis korpusas yra lengvas ir patvarus, tinkamas tankiems stelažų įrenginiams.

Pagrindinės techninės specifikacijos

• Formos faktorius: QSFP (MSA suderinamas)
• Sąsaja: MPO/MTP (12 pluoštų)
• Bangos ilgis: 850 nm
• Maksimalus atstumas: 150 m (naudojant OM3/OM4 daugiamodį šviesolaidį)
• Duomenų sparta: 40 Gbit/s (4 kanalai po 10 Gbit/s)
• Korpusas: Aliuminis, svoris ~20 g
• DDM/DOM palaikymas: Taip (jei palaiko įranga)

Kaip naudoti

Įdėkite QSFP modulį į suderinamą QSFP prievadą (jungiklyje, maršrutizatoriuje ar kitame tinklo įrenginyje) laikydamiesi karštojo prijungimo reikalavimų. Prijunkite MPO/MTP nutrauktą daugiamodį šviesolaidžio laidą tarp modulio ir atitinkamos MPO/MTP sąsajos ar pataisų skydelio. Įsitikinkite, kad pagrindinis įrenginys palaiko 40GBASE-SR4 optiką, ir, jei reikia, sukonfigūruokite nuorodą programinėje įrangoje. Laikykitės ESD atsargumo priemonių ir nenaudodami laikykite apsauginius dangtelius.

Rekomendacijos

Naudokite OM3 arba OM4 daugiamodį šviesolaidį, kad pasiektumėte 150 m atstumą. Naudokite aukštos kokybės MPO/MTP laidus ir prižiūrėtus pataisų skydelius. Jei reikia diagnostikos telemetrijos, įsitikinkite, kad įranga palaiko DDM/DOM, ir patikrinkite programinės įrangos suderinamumą prieš diegimą.
