Pintų kabelių prailginimo rinkinys Kolink Core Adept — 6 dalių PSU ir pagrindinės plokštės prailginimai, PET apvija, variniai laidininkai, ilgiai 300–350 mm

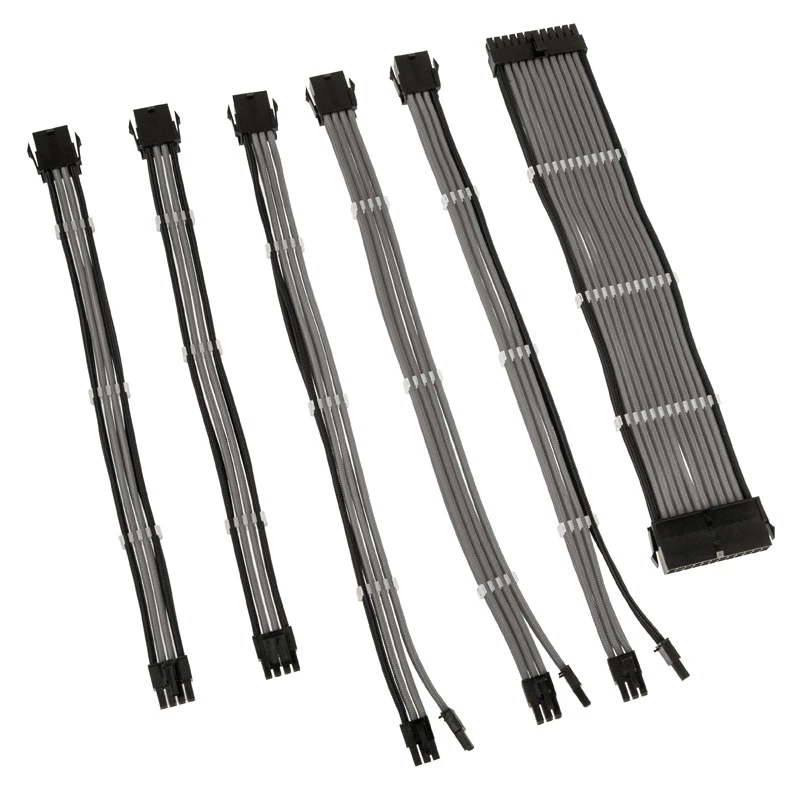

Kolink Core Adept prailginimo rinkinys skirtas supaprastinti kabelių tiesimą ir pagerinti stalinio kompiuterio vizualinę išvaizdą. Rinkinį sudaro šeši pinti prailginimai: vienas 20+4 kontaktų ATX (300 mm), vienas 8 kontaktų CPU (300 mm), vienas 4+4 kontaktų CPU (300 mm) ir trys 6+2 kontaktų PCIe (350 mm). Kiekviename kabelyje naudojami 16AWG variniai laidininkai ir PET (polietileno tereftalato) pintas apvalkalas, o jungtys yra „vyriškos–moteriškos“, skirtos prijungti tarp maitinimo šaltinio ir komponentų arba modulinių PSO kabelių.

Privalumai

PET pintas apvalkalas suteikia švarią, lanksčią apdailą be termosusitraukiančių vamzdelių, yra atsparus dilimui ir išlaiko lankstumą sudėtingesniam tiesimui. 16AWG variniai laidininkai užtikrina geresnį laidumą ir aukštesnę temperatūros toleranciją, palyginti su plonesne viela, todėl šie prailginimai tinka didelės galios komponentams. Iš anksto sumontuoti kabelių šukos ir po vieną atsarginį kiekvienam kabeliui padeda tvarkingai ir tolygiai išdėstyti laidus bei pagreitina montavimą. Rinkinys palaiko modulinius sprendimus, prailgindamas PSO–komponento jungtis ten, kur originalūs kabeliai yra per trumpi arba sunkiai išvedami.

Kam tinka

• Individualiems kompiuterių surinkimams, kai reikia didesnio atstumo tarp PSO ir pagrindinės plokštės ar vaizdo plokščių
• Sistemoms su moduliniais maitinimo šaltiniais, kai jungtis reikia tvarkingiau išvesti
• Demonstraciniams arba su langeliais korpusams, kur pinti kabeliai pagerina estetiką
• Didelės galios GPU ir CPU konfigūracijoms, kurioms naudingi 16AWG laidininkai

Pagrindinės specifikacijos

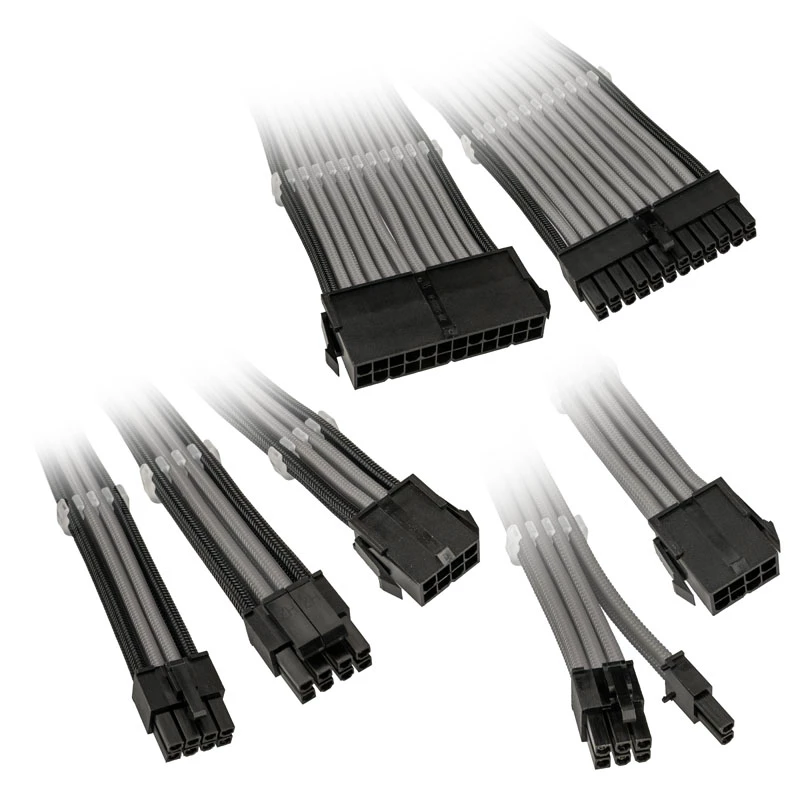

• Turinys: 1 × 20+4 kontaktų ATX (300 mm), 1 × 8 kontaktų CPU (300 mm), 1 × 4+4 kontaktų CPU (300 mm), 3 × 6+2 kontaktų PCIe (350 mm)
• Laidininko medžiaga ir storis: varis, 16AWG
• Apvalkalo medžiaga: PET pintas apvalkalas (polietileno tereftalatas)
• Jungčių orientacija: „vyriškos–moteriškos“ prailginimai, skirti PSO–komponento jungtims

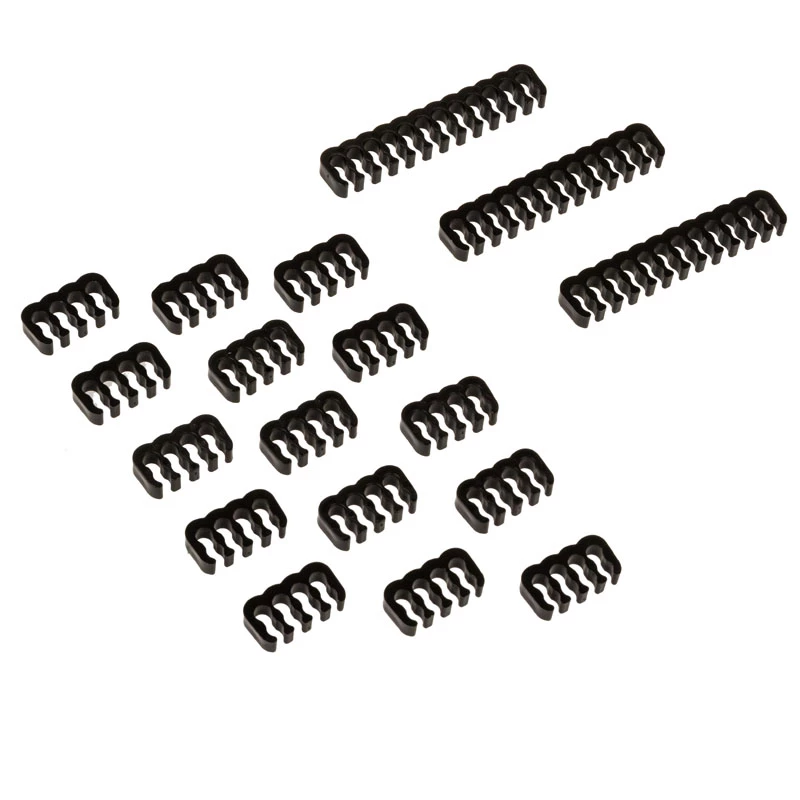

• Kabelių valdymas: trys iš anksto sumontuotos šukos kiekvienam kabeliui, plius viena atsarginė šuka kiekvienam kabeliui
• Ilgiai: 300 mm ATX ir CPU kabeliams, 350 mm PCIe kabeliams

Kaip naudoti

Prieš montuodami šiuos prailginimus, išjunkite sistemą ir atjunkite maitinimo šaltinį nuo elektros tinklo. Prijunkite kiekvieno prailginimo „vyrišką“ galą prie atitinkamo maitinimo šaltinio arba modulinio PSO kabelio, tada „moterišką“ galą prijunkite prie pagrindinės plokštės, CPU maitinimo jungties arba vaizdo plokštės. Įsitikinkite, kad kiekviena jungtis yra visiškai įstatyta ir kontaktų orientacija atitinka įrenginio lizdą. Išveskite pintus kabelius per korpuso kanalus arba už pagrindinės plokštės padėklo ir naudokite pridedamas šukas, kad išlygintumėte atskirus laidininkus tvarkingai išvaizdai. Vėl prijunkite maitinimą tik įsitikinę, kad visos jungtys yra tvirtos.

Rekomendacijos

Naudokite šiuos prailginimus su maitinimo šaltiniais ir komponentais, atitinkančiais standartinius ATX/PCIe kontaktų išdėstymus. Didelės srovės sistemose patikrinkite, ar PSO ir kabeliai atitinka bendrus CPU bei GPU galios reikalavimus. Venkite per didelio lenkimo ar aštrių įlinkimų šalia jungčių galų ir užtikrinkite tvirtą sujungimą, kad išvengtumėte pertraukiamo maitinimo tiekimo.
