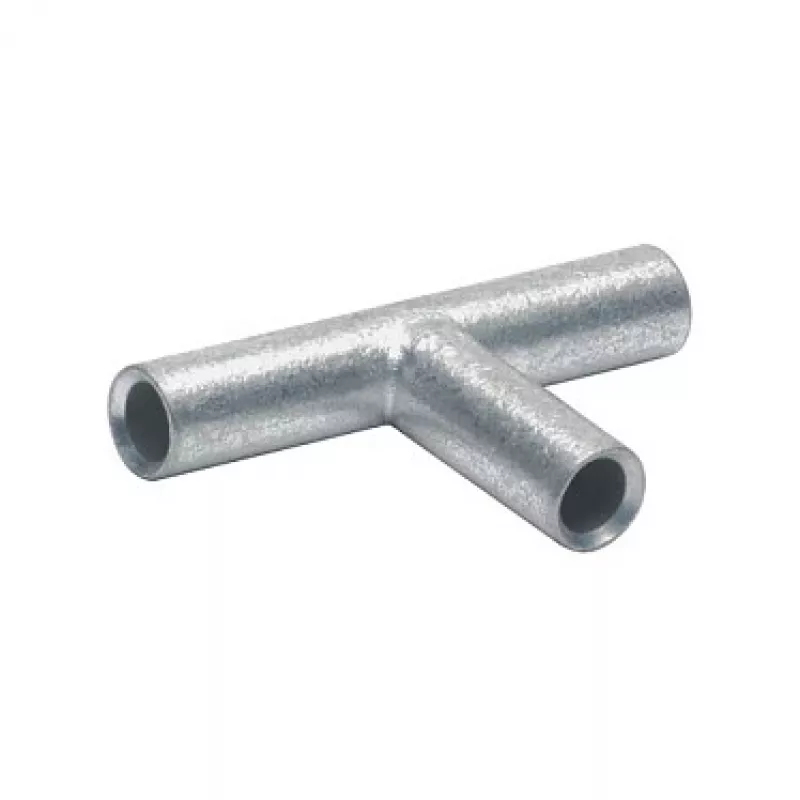

KLAUKE T-Connector TV16 16 mm² šakos jungtis, skarduotas varis, neizoliuota

Kai montuojant elektros instaliaciją reikia atšakų, kiekviena jungtis tampa potencialia silpnąja vieta – jei ji nepatikima, kyla perkaitimo ir gedimų rizika. KLAUKE T-Connector TV16 užtikrina tvirtą, mažos varžos sujungimą 16 mm² variniams laidininkams, leidžiantį daryti T formos atšakas be litavimo ar sudėtingų įrankių.

Kam skirta

Ši jungtis skirta elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia daryti atšakas skirstomuosiuose skyduose, valdymo pultuose ar kabelių ryšuliuose. Tinka ploniagijų ir daugiagijų varinių laidininkų (5 ir 6 klasės) sujungimui, dažnai naudojamų pramoninėje ir komercinėje instaliacijoje.

Pagrindiniai privalumai

• T formos konstrukcija leidžia atšaką iš pagrindinio laidininko į dvi kryptis
• Visuose trijuose jungimo taškuose priima 16 mm² laidininkus
• Elektrolitinis varis su galvanine alavo danga – atsparumas korozijai
• Neizoliuotas korpusas leidžia po užspaudimo izoliuoti pagal poreikį
• Atitinka DIN EN 61238-1 mechaniniams ir elektriniams reikalavimams
• Be halogenų ir atitinka RoHS
• Atspari temperatūrai iki 105°C

Specifikacijos

• Gamintojas: Gustav Klauke GmbH
• Modelis: TV16
• MPN: TV16
• EAN: 4012078052061
• Jungties tipas: T-jungtis / šakos jungtis
• Sujungimo būdas: užspaudimas (crimp)
• Pagrindinio laidininko skerspjūvis: 16 mm²
• Šakos laidininko skerspjūvis: 16 mm²
• Medžiaga: elektrolitinis varis, skarduotas
• Izoliacija: neizoliuota
• Jungimo taškų skaičius: 3
• Atsparumas temperatūrai: iki 105°C
• Atitinka RoHS: taip
• Be halogenų: taip
• Atitiktis standartui: DIN EN 61238-1

Naudojimo patarimai

Naudokite tinkamą užspaudimo įrankį su atitinkamais 16 mm² jungtims skirtais įdėklais, kad užtikrintumėte dujoms nepralaidų sujungimą. Po užspaudimo, jei reikia, uždėkite termosusitraukiančią izoliaciją arba izoliacinę juostą, kad uždengtumėte neizoliuotą korpusą. Prieš montuodami patikrinkite laidininkų klasės suderinamumą (5 arba 6 klasė).
