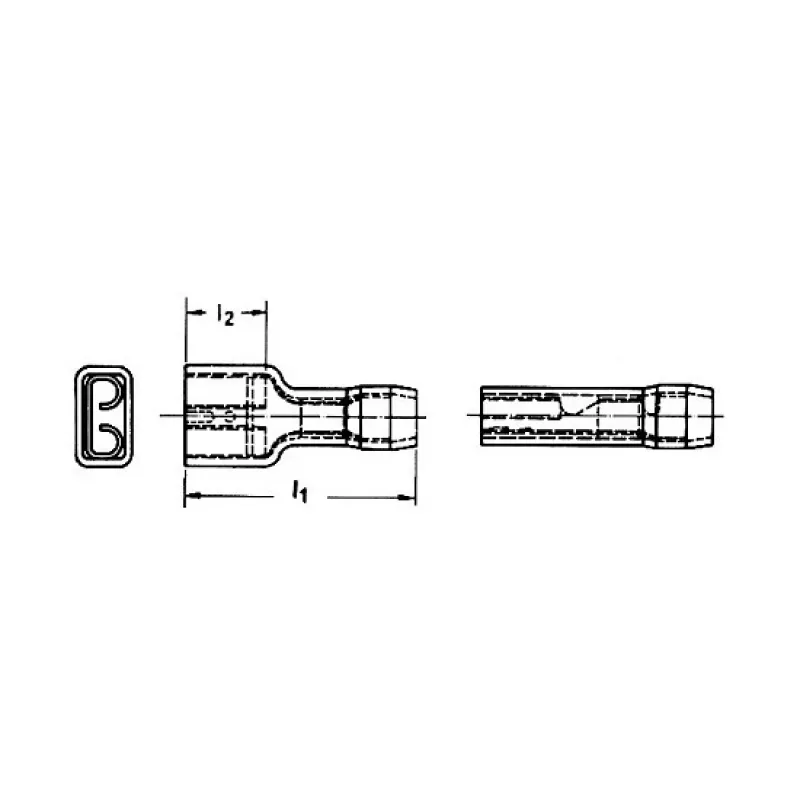

KLAUKE Plokščia jungtis 0.5-1qmm 820/1AV

Kai kiekvienas kontaktas turi būti patikimas – nuo valdymo spintų iki automatikos sistemų – KLAUKE 820/1AV plokščia jungtis (moteriškas kastuvėlis) užtikrina ilgaamžį ir stabilų sujungimą. Ši neizoliuota gnybtinė detalė skirta profesionaliam krimpinimui, atitinka DIN 46247 standartą ir tinka nuo 0,5 iki 1,0 mm² skerspjūvio laidams.

Privalumai

KLAUKE 820/1AV pagaminta iš skarduoto žalvario, užtikrinančio puikų atsparumą korozijai ir elektros laidumą. Atviras cilindras leidžia lengvai ir tiksliai užspausti kontaktą, o kompaktiškas 2,8 mm liežuvėlio plotis taupo vietą prijungimo taškuose. Platus darbinės temperatūros diapazonas nuo -40 °C iki +120 °C ir atitiktis RoHS bei halogenų neturinti gamyba daro šią jungtį tinkama įvairioms pramoninėms sąlygoms.

Kam tinka

• Bendrosios elektros instaliacijos
• Valdymo sistemos ir automatikos spintos
• Automobilių laidų rinkiniai
• Pramoninė įranga ir mechanizmai

Pagrindinės specifikacijos

• Gamintojas: KLAUKE
• Modelis: 820/1AV
• Tipas: plokščia jungtis (moteriškas kastuvėlis)
• Sujungimo būdas: krimpinimas
• Izoliacija: neizoliuota
• Laido skerspjūvis: 0,5–1,0 mm² (20–17 AWG)
• Liežuvėlio plotis: 2,8 mm
• Liežuvėlio storis: 0,8 mm
• Medžiaga: žalvaris, skarduotas
• Standartas: DIN 46247
• Darbinė temperatūra: -40 °C iki +120 °C
• Maksimali srovė: iki 10 A (esant 1,0 mm² laidui)
• Bendras ilgis: 15,5 mm
• Cilindro tipas: atviras
• Pakuotė: 100 vnt.
• Atitinka RoHS: taip
• Be halogenų: taip

Rekomendacijos

Norint užtikrinti patikimą kontaktą, naudokite tinkamą krimpimo įrankį, skirtą atviro cilindro gnybtams. Laido nuėmimo ilgis turi atitikti cilindro gylį – taip išvengsite nepilno užspaudimo ir užtikrinsite maksimalų mechaninį bei elektrinį patikimumą.
