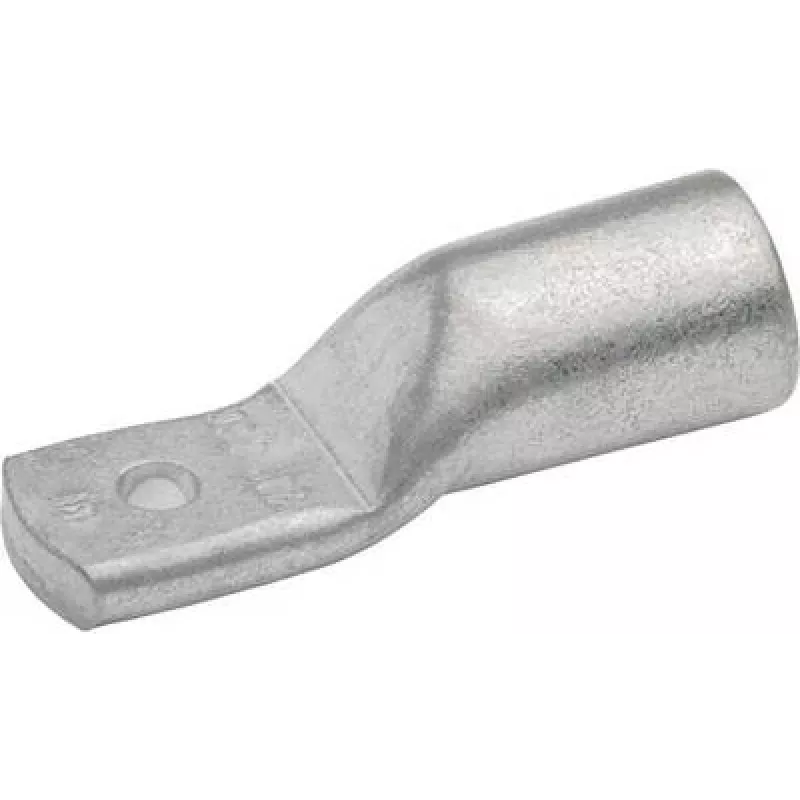

Klauke 7SG10 vamzdinė kabelio antgalis 70 mm² M10 (7SG10)

70 mm² skerspjūvio varinis laidas reikalauja tvirtos ir ilgaamžės jungties — Klauke 7SG10 vamzdinė kabelio antgalis su M10 varžto anga sukurta būtent tokiai užduočiai. Elektrolitinis varis su alavo danga užtikrina mažą kontaktinę varžą ir atsparumą korozijai net ir sudėtingomis eksploatavimo sąlygomis.

Kodėl verta rinktis

• Vamzdinė mova užtikrina tolygų presavimą — maža kontaktinė varža ir didelis mechaninis stiprumas.
• Alavuotas elektrolitinis varis (E-Cu) atsparus korozijai, tinka ilgalaikiam naudojimui pramonėje.
• Kontrolinė anga leidžia vizualiai patikrinti, ar laidas tinkamai įkištas iki galo, — mažiau montavimo klaidų.
• Atitinka DIN 46235 — matmenų tikslumas ir patikimumas, suderinamumas su standartiniais presavimo įrankiais.

Techniniai duomenys

• Laido skerspjūvis: 70 mm²
• Varžto angos diametras: M10 (10 mm)
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdorojimas: alavuota
• Sujungimo būdas: presavimas (crimp)
• Standartas: DIN 46235
• Laidininko tipas: varis, daugiasluoksnis (smulkiagyslis ir daugiagyslis)
• Movos konstrukcija: standartinė, vamzdinė
• Kontrolinė anga: yra
• Darbinė temperatūra: -50 °C iki +150 °C
• Maksimali įtampa: 1000 V (AC/DC)
• Bendras ilgis: 55 mm
• Pado plotis: 22 mm
• Movos išorinis diametras: 14,5 mm
• Movos vidinis diametras: 11,5 mm
• Pado storis: 3,5 mm

Kam tinka

• Pramoninėms elektros instaliacijoms
• Skirstomųjų įrenginių ir valdymo skydų montavimui
• Mašinų ir įrenginių jungtims
• Elektros paskirstymo sistemoms

Naudojimas

Nuimkite izoliaciją nuo 70 mm² varinio laido, įkiškite jį į movą iki galo — kontrolinė anga padės tai patikrinti. Presuokite tinkamu 70 mm² variniams antgaliams skirtu presavimo įrankiu. Dėl plataus darbinės temperatūros diapazono antgalis tinka tiek vidaus, tiek lauko sąlygoms, jei užtikrinama atitinkama aplinkos apsauga.

Patarimas: prieš presuodami visada patikrinkite, ar laidas matomas kontrolinėje angoje — tai paprasčiausias būdas išvengti nepilno įkišimo. Sandėliuokite antgalius sausose patalpose, kad alavo danga išliktų nepažeista iki pat montavimo.
