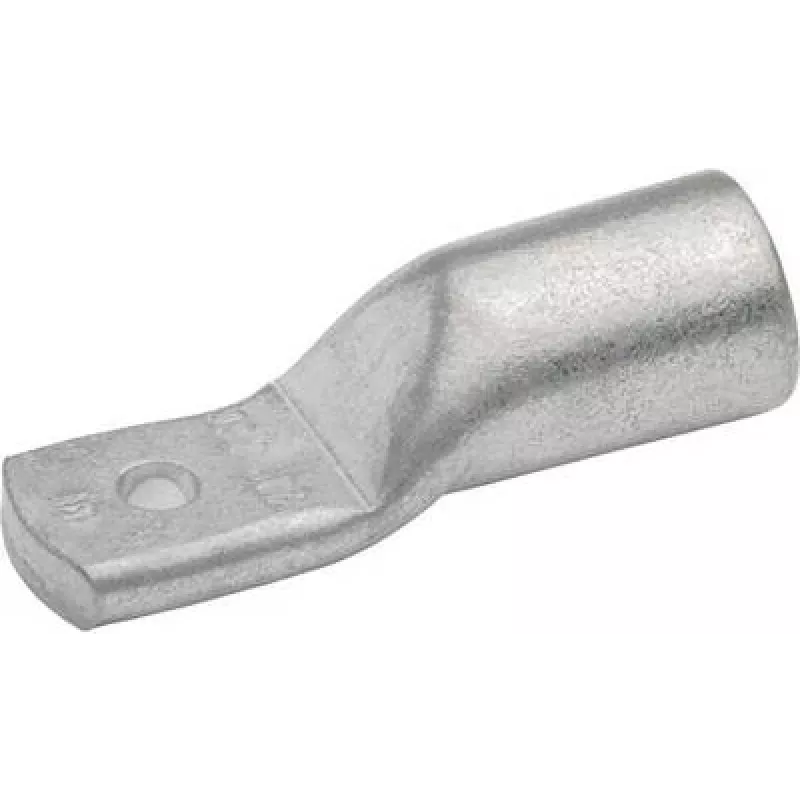

Klauke 5SG6 vamzdinė kabelio antgalis 35 mm² M6 skirstomiesiems įrenginiams

Skirstomųjų įrenginių ir galios paskirstymo sistemose patikimas kontaktas yra būtinas. Klauke 5SG6 vamzdinė kabelio antgalis užtikrina saugų presuotą sujungimą 35 mm² variniams laidininkams, išlaikydamas žemą kontaktinę varžą ir ilgalaikį stabilumą.

Kam skirta

Elektrikams ir skydų montuotojams, kuriems reikia patikimo, standartus atitinkančio antgalio, skirto sujungti daugiasluoksnius varinius kabelius skirstomuosiuose įrenginiuose, valdymo spintose ir galios paskirstymo sistemose.

Pagrindinės savybės

• Skirta 35 mm² daugiasluoksniams variniams laidininkams (2, 5, 6 klasės)
• M6 varžto anga (6 mm), užtikrinanti tvirtą prisukimą
• Pagaminta iš elektrolitinio vario (E-Cu), elektrolitiškai alavuota, atspari korozijai
• Neizoliuota, tiesi konstrukcija, viena varžto anga
• Atitinka DIN 46235
• Darbinė temperatūra: nuo -40 °C iki +120 °C
• Įtampos vertė: iki 1000 V

Specifikacijos

• Kabelio skerspjūvis: 35 mm²
• Varžto angos diametras: M6 (6 mm)
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdorojimas: alavuotas (elektrolitinis alavimas)
• Sujungimo būdas: presavimas
• Laidininko tipas: daugiasluoksniai variniai laidininkai (2, 5, 6 klasės)
• Izoliacija: neizoliuota
• Varžto angų skaičius: 1
• Konstrukcija: tiesi
• Standartas: DIN 46235
• Temperatūros diapazonas: nuo -40 °C iki +120 °C
• Įtampa: iki 1000 V
• Apsauga nuo korozijos: taip (dėl alavimo)

Naudojimo patarimai

Naudokite tinkamą presavimo įrankį, skirtą vamzdiniams kabelių antgaliams, kad užtikrintumėte hermetišką sujungimą. Prieš montuodami patikrinkite, ar varžto dydis atitinka jūsų gnybtų smeigę.

Patarimas: prieš presuodami nuvalykite laidininko galą ir įsitikinkite, kad antgalis tinkamai uždėtas. Rekomenduojama naudoti kalibruotą presavimo įrankį, kad būtų pasiektas reikiamas suspaudimo laipsnis.
