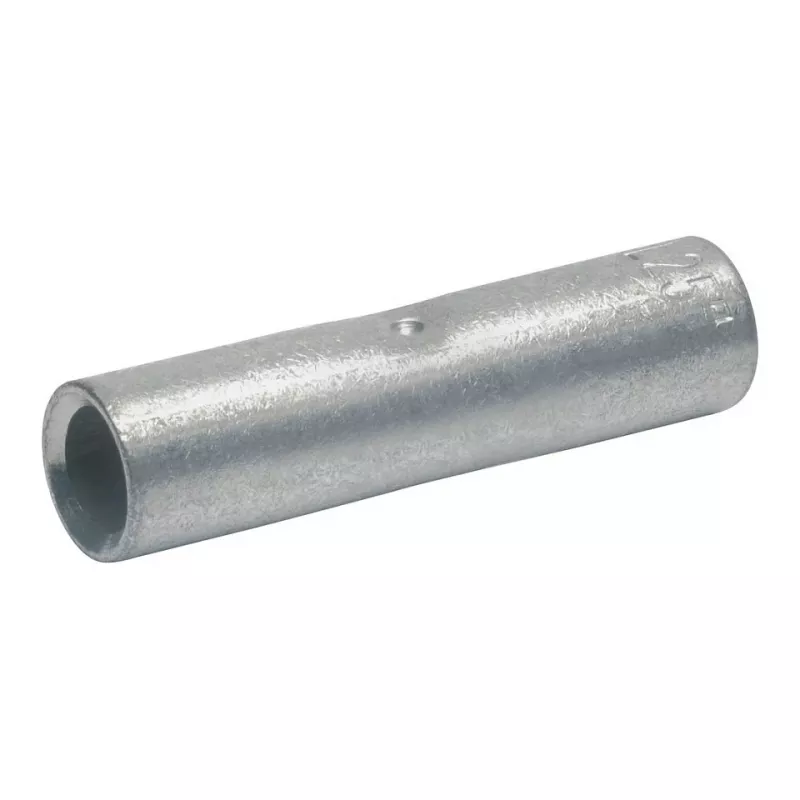

Klauke 27R vamzdinis užspaudimo jungtuvas 70 mm² variniams laidininkams, alavuotas, 60 mm ilgio

Klauke 27R yra vamzdinis užspaudimo jungtuvas, sukurtas patikimam ir mažos varžos sujungimui su 70 mm² variniais laidininkais. Jo alavuoto elektrolitinio vario konstrukcija užtikrina atsparumą korozijai ir ilgaamžiškumą net sudėtingomis eksploatacijos sąlygomis.

Kam jis skirtas

Šis jungtuvas yra būtinas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su elektros paskirstymo, įžeminimo sistemomis ar pramonine įranga. Jis tinka profesionalams, kuriems reikia patikimo, korozijai atsparaus sujungimo su kietais arba suvytais variniais laidininkais be izoliacijos.

Pagrindiniai privalumai

• Aukšto grynumo elektrolitinis varis (E-Cu) su galvaniniu alavo danga – puikus laidumas ir atsparumas korozijai.
• Skirtas 70 mm² variniams laidininkams, su įmontuotu laidininko ribotuvu tiksliam įkišimui.
• Šešiakampio užspaudimo profilis užtikrina vienodą, dujoms nepralaidų sujungimą su rekomenduojamais Klauke įrankiais.

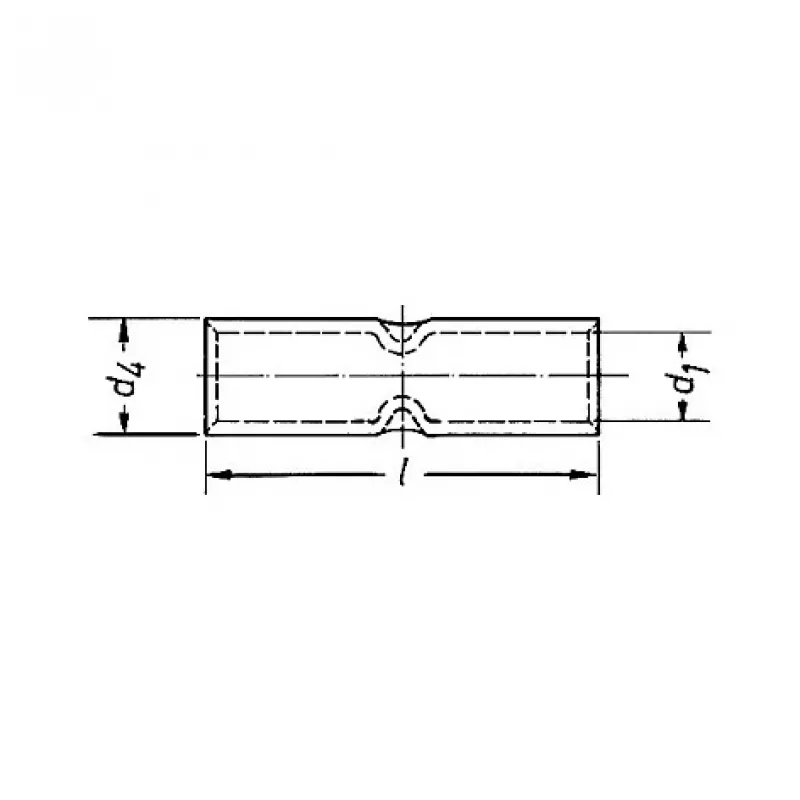

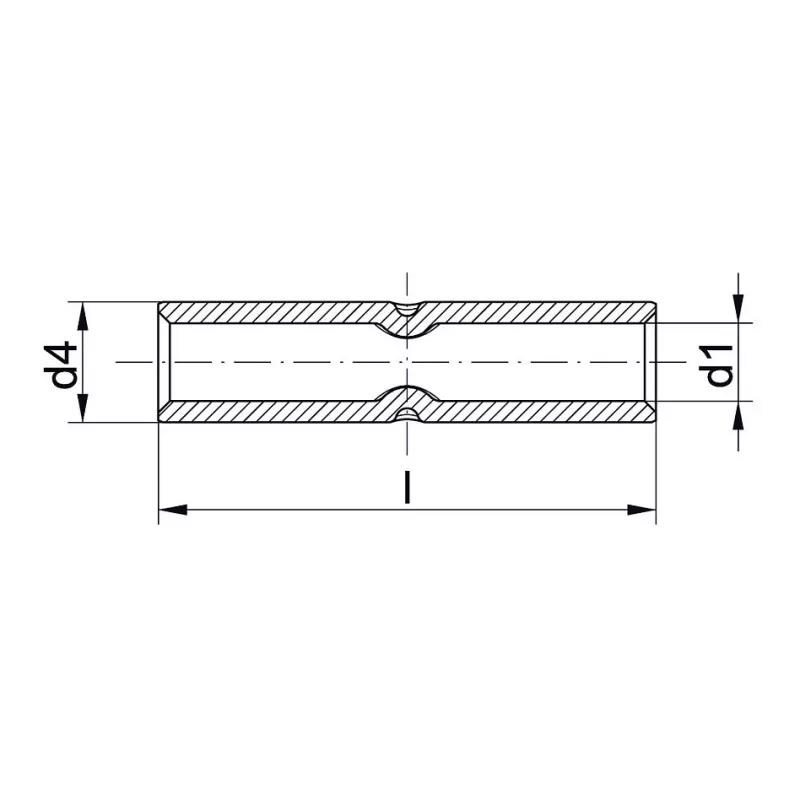

• Kompaktiškas 60 mm ilgis, 11,5 mm vidinis ir 15 mm išorinis skersmuo – tinka ankštoms erdvėms.
• Darbinės temperatūros diapazonas nuo -40°C iki +125°C, atitinka RoHS reikalavimus.

Specifikacijos

• Jungtuvo tipas: vamzdinis užspaudimo jungtuvas
• Medžiaga: elektrolitinis varis (E-Cu), galvanizuotas alavu
• Laidininko skerspjūvis: 70 mm²
• Laidininko medžiaga: varis
• Konstrukcija: su laidininko ribotuvu
• Užspaudimo būdas: šešiakampis užspaudimas
• Bendras ilgis: 60 mm
• Vidinis skersmuo (nominalus): 11,5 mm
• Išorinis skersmuo (nominalus): 15 mm
• Įtampa: žemos įtampos (be izoliacijos)
• Darbinės temperatūros diapazonas: -40°C iki +125°C
• Atsparumas korozijai: taip
• Įrankių suderinamumas: optimizuotas Klauke užspaudimo įrankiams
• Atitinka RoHS: taip

Naudojimo patarimai

Visada naudokite kalibruotą šešiakampio užspaudimo matricą, atitinkančią jungtuvo dydį, kad pasiektumėte geriausių rezultatų. Nuimkite izoliaciją iki viso įkišimo gylio, kol laidininkas pasieks ribotuvą, ir patikrinkite užspaudimą su go/no-go matuokliu. Atšiaurioje aplinkoje po užspaudimo apsvarstykite papildomą izoliaciją ar sandarinimą.
