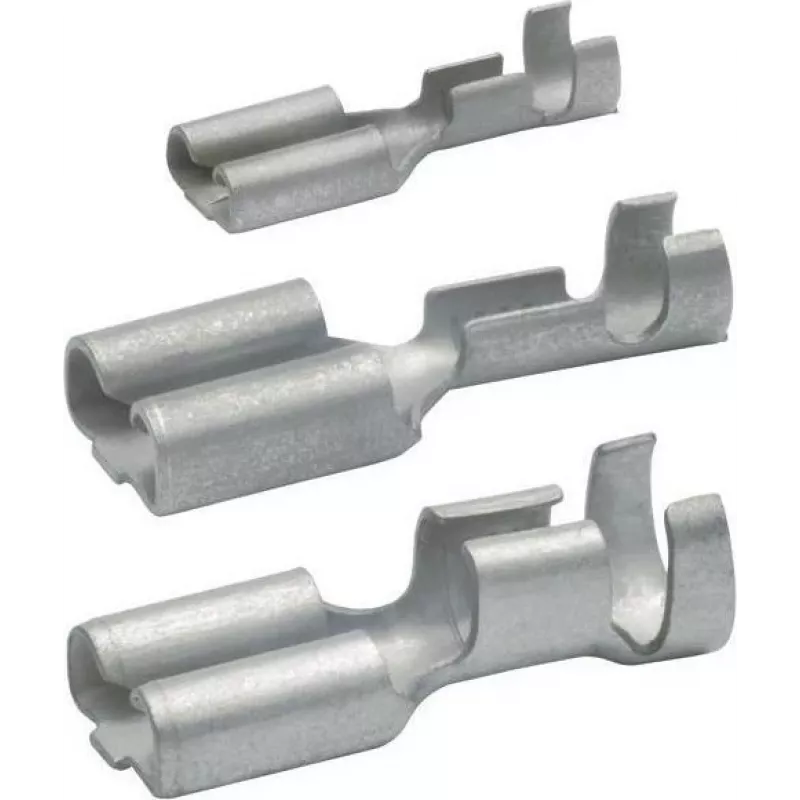

Klauke 18201A neizoliuotas kištukinis gnybtas (moteriškas), 0,5–1,0 mm², 6,3 mm, crimp, E-Cu alavuotas, DIN 46247, 100 vnt. pakuotė

Automobilių elektros sistemų surinkėjams ir pramoninių skydų montuotojams, kuriems reikia patikimų ir ilgaamžių sujungimų, Klauke 18201A neizoliuotas kištukinis gnybtas yra profesionalus pasirinkimas. Šis moteriškas plokščiasis gnybtas skirtas 0,5–1,0 mm² (20–17 AWG) lankstiems variniams laidininkams sujungti su 6,3 × 0,8 mm kištukiniais kontaktais. Dėl neizoliuotos konstrukcijos galite patys parinkti izoliaciją pagal aplinkos reikalavimus – nuo PVC vamzdelio iki šilumai susitraukiančio vamzdelio.

Privalumai profesionalams

• Elektrolitinis varis (E-Cu) užtikrina mažą kontaktinę varžą ir stabilų signalą net ir po daugelio sujungimo ciklų.
• Alavavimas (electro-tinned) apsaugo nuo korozijos, todėl gnybtai tinka drėgnose ar agresyviose aplinkose.
• DIN 46247 standartas garantuoja tikslius matmenis ir suderinamumą su standartiniais 6,3 mm kištukais.
• Neizoliuotas korpusas leidžia naudoti individualią izoliaciją – tai ypač vertina kabelių rinkinių gamintojai.
• Patvirtinta RoHS – atitinka aplinkosaugos reikalavimus.

Kam tinka

Šie gnybtai skirti automobilių elektros sistemų meistrams, pramoninių valdymo skydų inžinieriams, buitinių prietaisų gamybos specialistams, taip pat prototipų kūrėjams ir remonto technikams. Jie puikiai tinka ten, kur reikia sujungti laidus su relėmis, jungikliais, saugiklių dėžėmis ar kontaktorais per 6,3 mm kištukinius kontaktus.

Pagrindinės specifikacijos

• Jungties tipas: moteriškas kištukinis gnybtas (plokščioji mova)
• Izoliacija: neizoliuotas (atviras metalinis korpusas)
• Laido skerspjūvis: 0,5 – 1,0 mm² (20 – 17 AWG)
• Kištuko plotis: 6,3 mm
• Kištuko storis: 0,8 mm
• Sujungimo būdas: crimp (presavimas)
• Medžiaga: elektrolitinis varis (E-Cu)
• Paviršiaus apdaila: elektrolitinis alavavimas (sidabrinis atspalvis)
• Standartas: DIN 46247
• Maksimali srovė: iki 20 A (priklausomai nuo taikymo)
• Darbinė temperatūra: -40 °C iki +125 °C
• RoHS: taip
• Pakuotė: 100 vnt.

Naudojimo patarimai

Norėdami užtikrinti patikimą sujungimą, naudokite reketinius crimp replės su 6,3 mm presavimo matricomis. Prieš presuodami nuimkite izoliaciją nuo laido galo, įkiškite jį į gnybto cilindrą ir presuokite. Patikrinkite, ar laidas tvirtai laikosi – netraukite per jėgą, bet įsitikinkite, kad jis neišslysta. Jei reikia izoliacijos, užmaukite šilumai susitraukiantį vamzdelį arba PVC makštį. Visada išjunkite maitinimą prieš atlikdami bet kokius elektros darbus.

Patarimas: jei dirbate drėgnoje ar lauko aplinkoje, naudokite klijais padengtą šilumai susitraukiantį vamzdelį – jis užsandarina sujungimą ir prailgina tarnavimo laiką. Sandėliuokite gnybtus sausose patalpose, kad išvengtumėte oksidacijos.
