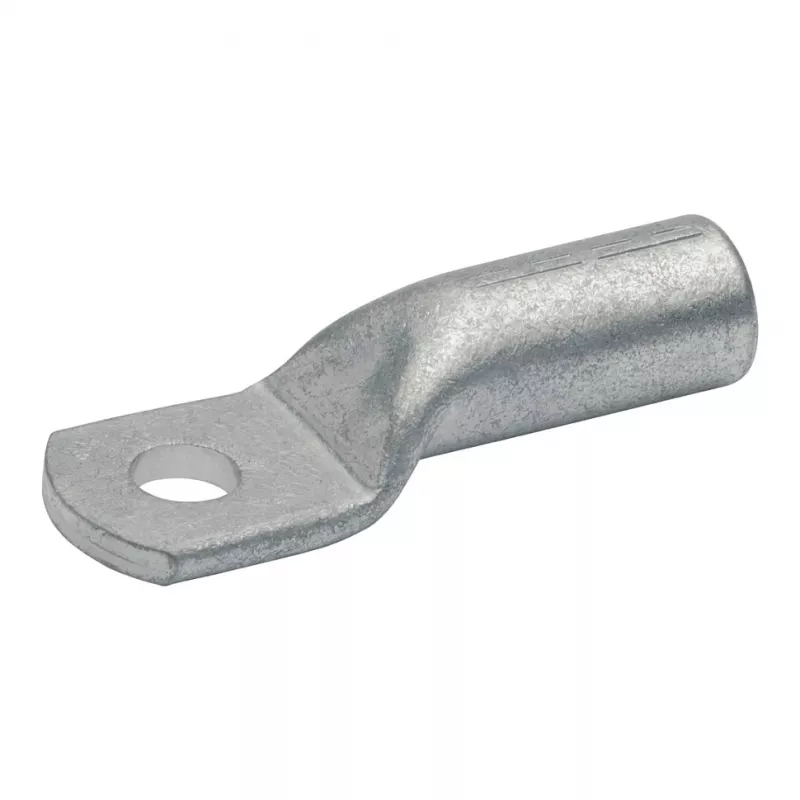

Klauke 109R12 120 mm² M12 alavuotos varinės užspaudžiamos kabelių įvorės

Klauke 109R12 yra patikimas pasirinkimas profesionaliam 120 mm² varinių laidų užspaudimui – M12 varžto anga ir aukšto grynumo varis užtikrina mažą varžą ir ilgaamžiškumą net intensyviai naudojant.

Apžvalga

Ši užspaudžiamoji įvorė skirta vario laidų galių formavimui, atitinka DIN 46235 standartą ir yra tinkama žemos bei vidutinės įtampos įrenginiams. Elektrolitinis varis (E-Cu), kurio grynumas viršija 99,9 %, padengtas alavo sluoksniu, apsaugančiu nuo korozijos ir užtikrinančiu stabilų elektros kontaktą. Įvorės konstrukcija su nuožulniu įvadu palengvina laido įkišimą, o vienas M12 varžto anga leidžia tvirtai pritvirtinti prie magistralės ar kito mazgo.

Pagrindiniai privalumai

• Optimizuota 120 mm² variniams laidininkams – užtikrina patikimą užspaudimą.
• M12 varžto anga – tvirtas mechaninis sujungimas.
• Elektrolitinis varis (>99,9 % grynumo) – puikus elektros laidumas.
• Alavuotas paviršius – atsparumas korozijai ir geresnis litavimas.
• Nuožulnus įvadas – paprastesnis kabelio montavimas.
• Atitinka DIN 46235 – garantuoti matmenys ir eksploatacinės savybės.
• Platus darbinės temperatūros diapazonas: nuo -5 °C iki +105 °C.

Kam tinka

Ši įvorė skirta elektrikams, įrengiančių pramonės, energetikos ar pastatų elektros sistemas, taip pat techninės priežiūros specialistams, ieškantiems standartizuotų ir ilgaamžių sprendimų. Tinka suvytiems ir smulkiagijų laidams (Class 2, 5, 6).

Techniniai duomenys

• Laidininko skerspjūvis: 120 mm²
• Varžto angos skersmuo: M12
• Medžiaga: elektrolitinis varis (E-Cu), alavuotas
• Standartas: DIN 46235
• Sujungimo tipas: užspaudimas (krimpavimas)
• Varžto angų skaičius: 1
• Laidininko medžiaga: varis
• Laidininkų tipai: suvyti, smulkiagijai (Class 2, 5, 6)
• Naudojimas: žemos ir vidutinės įtampos įrenginiai
• Temperatūros diapazonas: -5 °C iki +105 °C

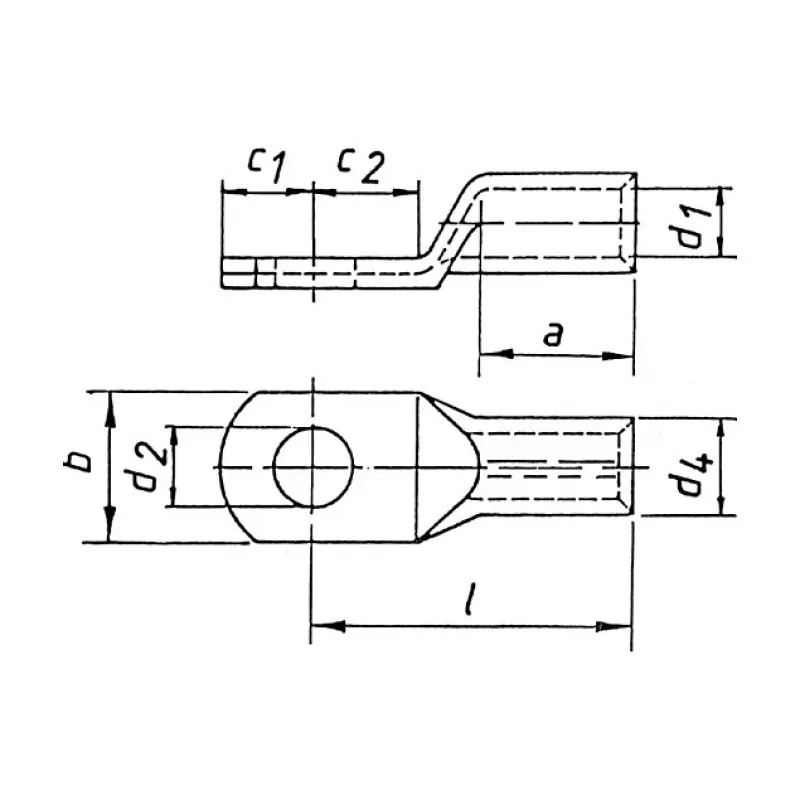

• Bendras ilgis (L): 65 mm
• Piršto plotis (b): 28 mm
• Išorinis įvorės skersmuo (d): 17,5 mm
• Vidinis įvorės skersmuo (d1): 15,0 mm
• Piršto storis (s): 3,5 mm
• Atitinka RoHS: taip
• Nuožulnus įvadas: taip

Kaip naudoti

Prieš užspaudimą įsitikinkite, kad laido izoliacija nuimta iki reikiamo ilgio, o laidininkas švarus. Įkiškite laidą į įvorės įvorę iki galo, tada naudokite atitinkamo profilio užspaudimo įrankį (pvz., Klauke) ir atlikite krimpavimą pagal gamintojo rekomendacijas. Patikrinkite, ar užspaudimas atliktas teisingai, kad būtų užtikrintas patikimas kontaktas.

Rekomendacija

Klauke 109R12 – tai patikimas, standartus atitinkantis sprendimas, užtikrinantis stabilų ryšį net sudėtingomis sąlygomis. Aukšto grynumo varis ir alavo danga garantuoja ilgaamžiškumą ir puikų laidumą, todėl ši įvorė yra tvirtas pasirinkimas profesionaliam darbui.
