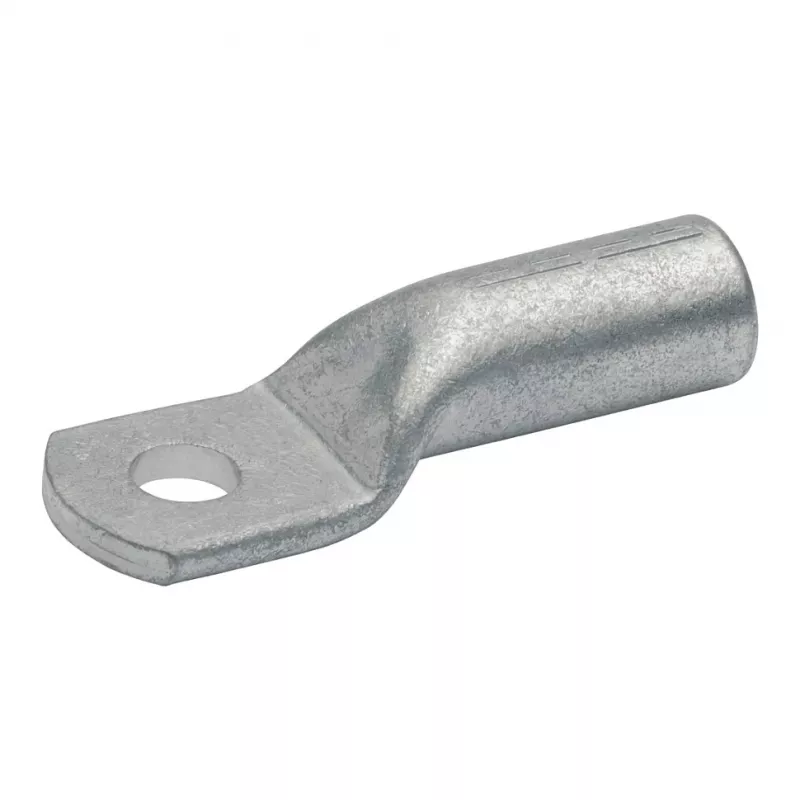

KLAU Standard Compression Cable Lug 107R12 70 mm² M12 skarduotas varis

Pirmas dalykas, kurį pastebėsite, yra vientisas įvorės dizainas – jokio šoninio plyšio, tik švarus, vientisas cilindras, užtikrinantis vienodą užspaudimą ir tvirtą mechaninį sukibimą. Šis KLAU 107R12 kabelio antgalis pagamintas iš elektrolitinio vario su galvanine skarda, todėl atsparus korozijai ir išlaiko mažą varžą net drėgnoje ar agresyvioje aplinkoje.

Privalumai

Vientisa įvorė garantuoja tolygų suspaudimą, o tai reiškia mažesnį pereinamąjį pasipriešinimą ir ilgesnį tarnavimo laiką. Patikros anga leidžia vizualiai įsitikinti, kad laidas įstatytas iki galo – tai sumažina klaidų riziką montuojant. Gamyba pagal DIN 46235 standartą užtikrina, kad matmenys ir charakteristikos atitinka tarptautinius reikalavimus, todėl galite pasikliauti šiuo gaminiu kritinėse sistemose.

Kam tinka

• Energijos paskirstymo sistemoms
• Valdymo spintoms ir skirstykloms
• Pramoninei įrangai ir mechanizmams
• Vario laidų gnybtams iki 1000 V

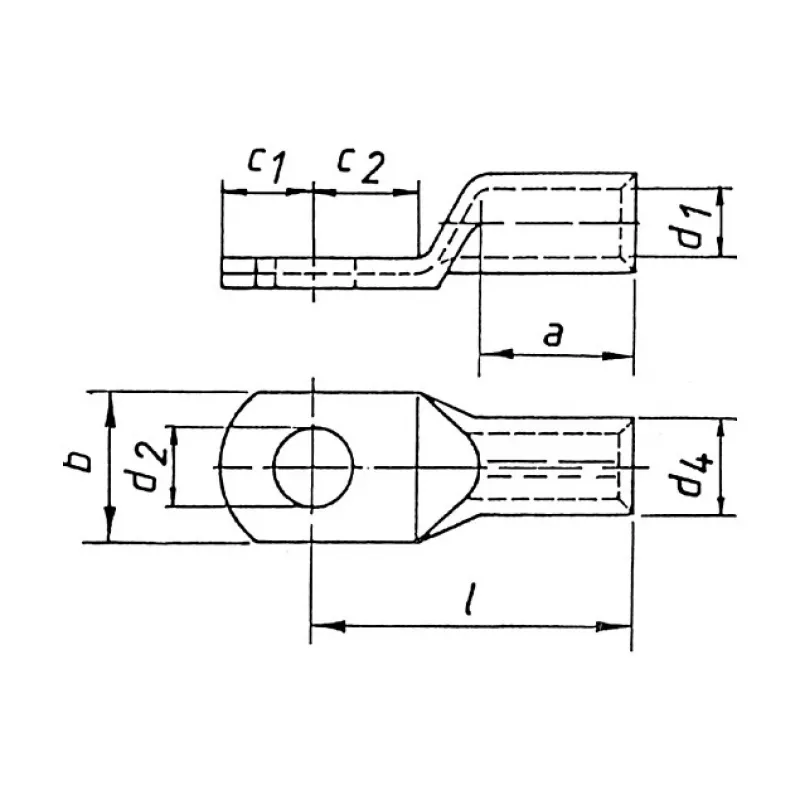

Pagrindinės specifikacijos

• Laidininko skerspjūvis: 70 mm²
• Varžto skylės skersmuo: M12 (13 mm)
• Medžiaga: elektrolitinis varis (E-Cu), skarduotas
• Bendras ilgis: 58 mm
• Palmės plotis: 22 mm
• Įvorės išorinis skersmuo: 16,5 mm
• Palmės storis: 3,5 mm
• Darbinė temperatūra: nuo -50°C iki +120°C
• Standartas: DIN 46235

Naudojimas

Prieš užspaudžiant, įsitikinkite, kad laidas yra iki galo įstatytas – patikros anga tai parodys. Naudokite šešiakampį užspaudimo įrankį, atitinkantį antgalio dydį, ir įsitikinkite, kad kontaktinis paviršius yra švarus ir sausas. Po užspaudimo priveržkite varžtą pagal rekomenduojamą momentą, kad būtų užtikrintas patikimas ir ilgaamžis ryšys.

Patarimas: prieš montuodami antgalį, nuvalykite laidą ir kontaktinį paviršių, kad pašalintumėte oksidaciją. Naudokite tinkamo dydžio šešiakampį presavimo įrankį ir patikrinkite laidą per patikros angą prieš užspaudimą. Laikykitės varžto priveržimo momento specifikacijų, kad išvengtumėte atsilaisvinimo.
