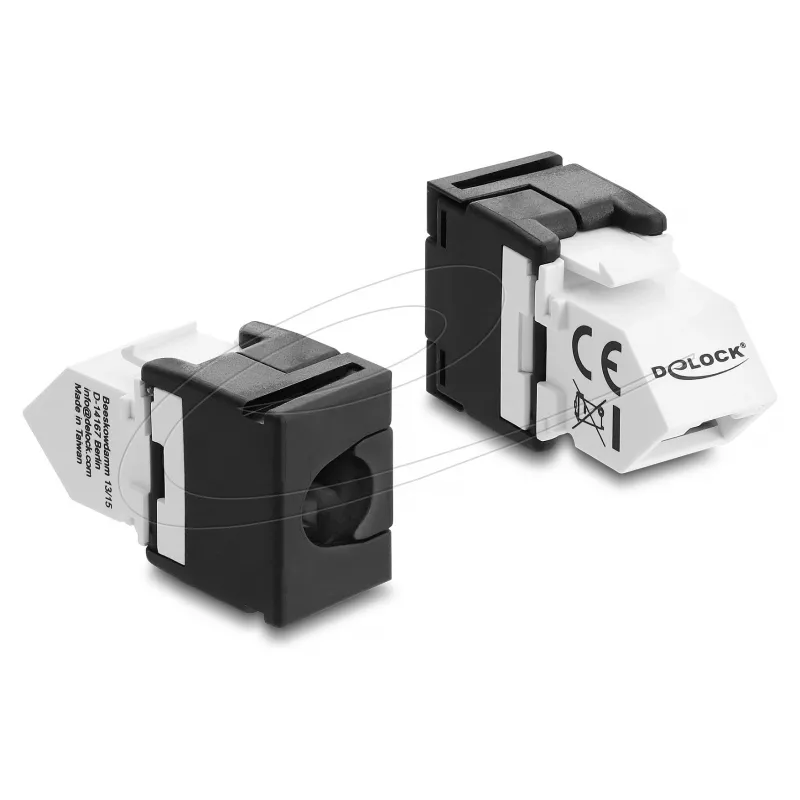

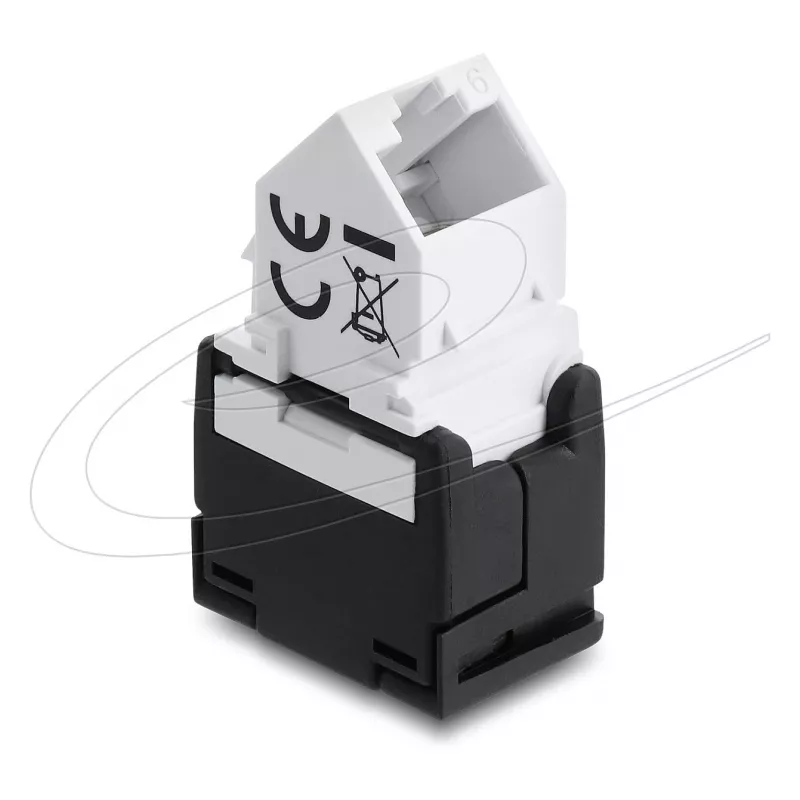

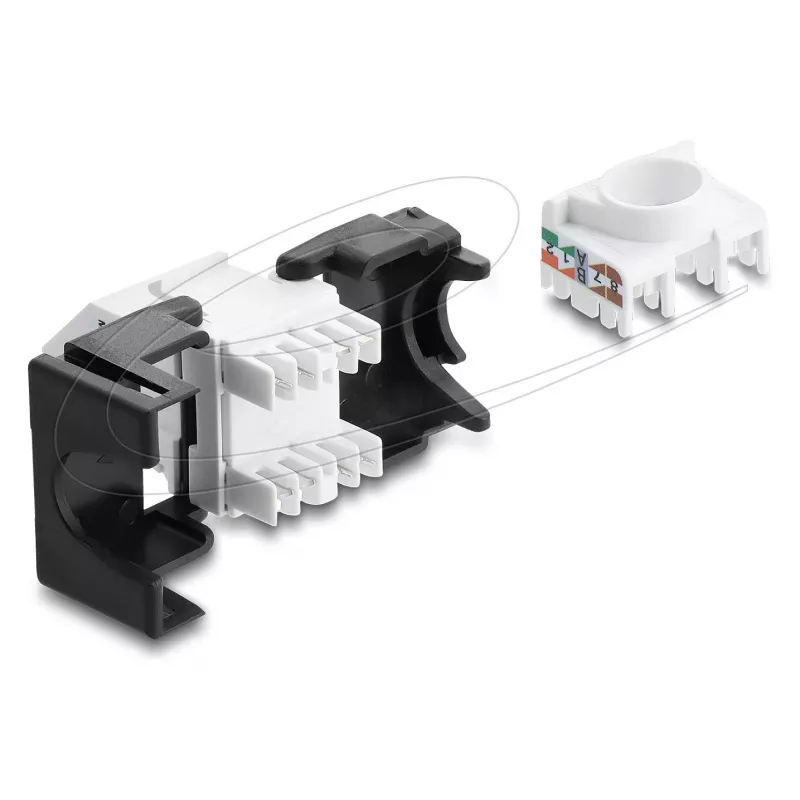

DELOCK Keystone modulis RJ45 lizdas į LSA Cat.6 45° kampu nesutvirtintas juodas

DELOCK Keystone modulis RJ45 lizdas į LSA Cat.6 45° kampu nesutvirtintas juodas yra kompaktiškas sprendimas Cat.6 Ethernet kabelių užbaigimui. Sukurtas montuoti į Keystone tipo sienines rozetes ir pataisų skydelius, šis modulis užbaigia vytos poros kabelius naudojant LSA IDC kontaktus ir suteikia standartinį RJ45 lizdą priekyje tinklo įrenginiams prijungti. 45° kampu išlenktas korpusas padeda tiesti kabelius ankštose erdvėse, išlaikant teisingą porų išdėstymą patikimam duomenų perdavimui.

Privalumai

• Palaiko Cat.6 našumą ir išlaiko signalo vientisumą per precizinę RJ45 kontaktų sąsają ir LSA IDC užbaigimą.
• Nesutvirtintas dizainas tinka tipinėms biuro ir gyvenamosioms aplinkoms, kur nereikia ekranuoto kabelio.
• 45° kampo forma sumažina kabelio įtempimą už plokščių ir rozetių, leidžia tvarkingiau valdyti kabelius perpildytuose stovuose ar sekliose montavimo dėžutėse.
• Kompaktiškas Keystone formatas leidžia lengvai montuoti ir keisti standartiniuose rozetėse ir pataisų skyduose.

Pagrindinės specifikacijos

• Kategorija: Cat.6
• Sąsaja: RJ45 lizdas (priekyje) į LSA IDC (gale)
• Kampas: 45°
• Ekranavimas: Nesutvirtintas (U/UTP)
• Spalva: Juoda
• Laidininkų skaičius: 8 (4 poros)
• Laidų standartai: T568A / T568B
• Medžiaga: Aukštos kokybės plastikas, lizdo kontaktai su aukso danga

Kaip naudoti

Įstatykite modulį į suderinamą Keystone angą sieninėje rozetėje ar pataisų skyde, kol jis užsifiksuos. Nuimkite kabelio išorinę izoliaciją ir išdėstykite atskirus laidininkus pagal pasirinktą laidų standartą (T568A arba T568B). Įkiškite kiekvieną laidininką į atitinkamą LSA/IDC lizdą ir naudokite tinkamą užspaudimo įrankį, kad tvirtai užbaigtumėte laidus. Po užbaigimo patikrinkite ryšį tinklo testeriu, kad įsitikintumėte tęstinumu ir teisingu porų išdėstymu, tada įjunkite RJ45 pataisos kabelį į priekinį lizdą, kad prijungtumėte tinklo įrangą.

Rekomendacijos

Naudokite tinkamą kabelių valdymo praktiką ir išlaikykite lenkimo spindulius, kad išlaikytumėte Cat.6 našumą. Aplinkoje su dideliais elektromagnetiniais trikdžiais apsvarstykite ekranuotus analogus ir suderinamus ekranuotus kabelius. Visada užtikrinkite laidų standarto nuoseklumą visame diegime (T568A arba T568B) ir atlikite kabelių sertifikavimo testus, kai reikalingas garantuotas našumas.
