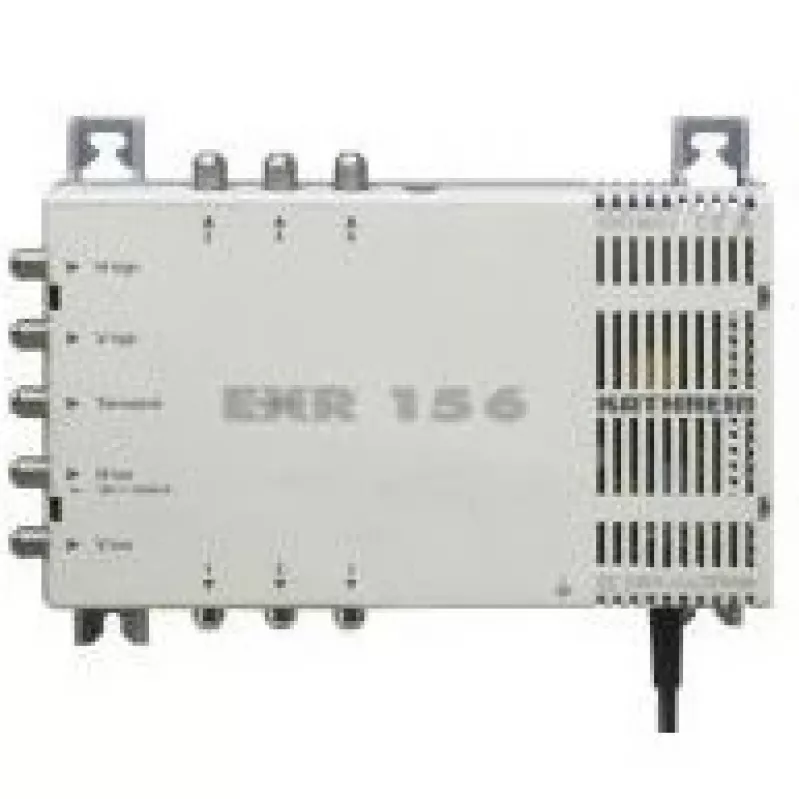

Kathrein EXR 156 pilkas – dažnio stiprintuvas-skirstytuvas antžeminiams ir palydoviniams signalams

Kathrein EXR 156 pilkas – tai kompaktiškas daugiakanalis stiprintuvas-skirstytuvas, skirtas kombinuotai antžeminei ir palydovinei televizijos signalų distribucijai. Jis užtikrina patikimą signalų skirstymą nedidelėse ir vidutinėse instaliacijose, sujungdamas antžeminį (47–862 MHz) ir palydovinį (950–2150 MHz) dažnių diapazonus viename korpuse. Integruotas maitinimo šaltinis (18 V / 550 mA) supaprastina montavimą, nes tiekia reikiamą įtampą prie palydovinių LNB, o F tipo jungtys užtikrina standartinį ir patikimą RF ryšį.

Pagrindinės techninės specifikacijos

• Dažnių diapazonas: antžeminis 47–862 MHz, palydovinis 950–2150 MHz
• Įėjimai / išėjimai: 1 antžeminis įėjimas, 4 palydoviniai išėjimai, 6 papildomi išėjimai
• Jungtys: F tipo RF jungtys
• Integruotas maitinimas: 18 V / 550 mA, vidinė galia 25 mA
• Maitinimo įtampa: 198–253 V AC
• Matmenys: kompaktiškas, lengvas, tinkamas montuoti ribotoje erdvėje

Įrenginį montuokite sausoje, vėdinamoje vietoje. Prijunkite antžeminę anteną prie antžeminio įėjimo, o palydovinę lėkštę (LNB) prie palydovinių įėjimų naudodami F tipo jungtis. Įjunkite į elektros tinklą (198–253 V AC), kad integruotas maitinimo šaltinis tiektų 18 V / 550 mA palydoviniams išėjimams. Signalus skirstykite į imtuvus arba tiunerius per koaksialinius kabelius su F jungtimis. Po montavimo rekomenduojama patikrinti signalo lygius ir, jei reikia, sureguliuoti stiprinimą.

Norėdami užtikrinti patikimą veikimą, naudokite aukštos kokybės koaksialinius kabelius ir F jungtis, kabelių ilgius stenkitės kuo labiau sutrumpinti. Venkite drėgmės ir užtikrinkite pakankamą ventiliaciją aplink įrenginį.
