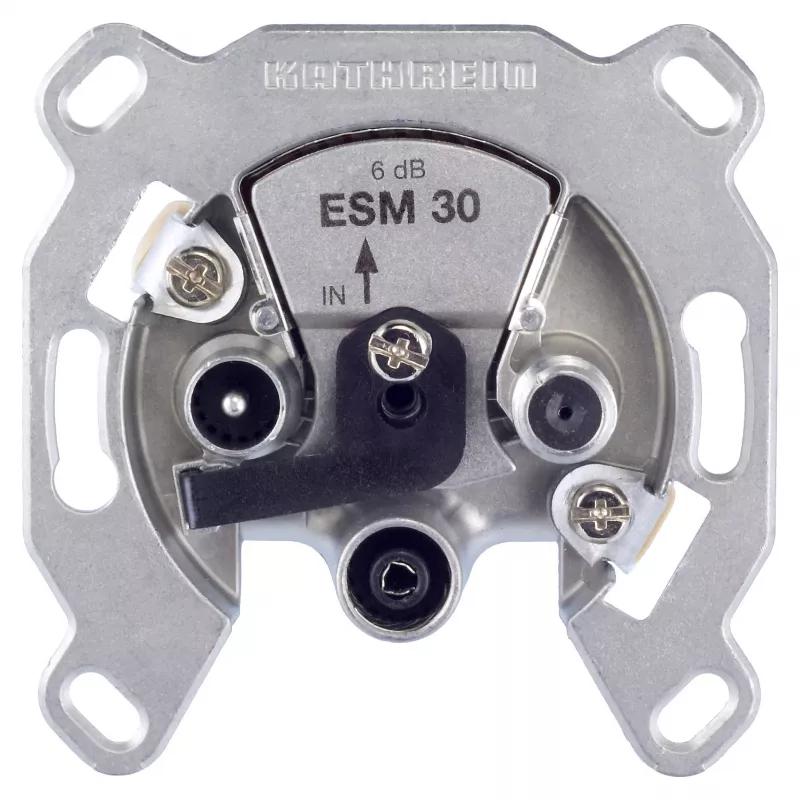

Kathrein ESM 30 trigubas anteninis lizdas TV, radijui ir palydoviniam ryšiui (žvaigždinė topologija)

Kai kiekvienam įrenginiui reikia atskiro lizdo, sienos virsta laidų labirintu, o signalas neretai nukenčia dėl perėjimų. Su Kathrein ESM 30 trigubu anteniniu lizdu viename tvarkingame montavimo taške sujungiate palydovinį imtuvą, televizorių ir radiją – be papildomų skirstytuvų ir be signalo kokybės kompromisų. Tai sprendimas, kuris kasdienį darbą su įranga paverčia paprastu: įjungiate, sujungiate ir dirbate.

Kam jis skirtas

Šis lizdas sukurtas profesionalams, diegiantiems žvaigždinės topologijos tinklus, kai kiekvienas lizdas maitinamas atskira linija iš centrinio skirstytuvo. Jis taip pat tinkamas namų savininkams, norintiems vieno patikimo taško, iš kurio būtų galima prijungti visus tris signalus. Dėl tvirto cinko korpuso ir aukštos ekranavimo klasės jis užtikrina stabilų ryšį net sudėtingomis sąlygomis.

Pagrindiniai privalumai

• Triguba konfigūracija: vienas F tipo (moteriškas) palydoviniam signalui, vienas IEC (vyriškas) TV ir vienas IEC (moteriškas) radijui.
• Platus dažnių diapazonas: 5–862 MHz TV/radijui ir 950–2200 MHz palydoviniam ryšiui.
• Maži tiesioginiai nuostoliai – tik 4 dB tiek TV/radijo, tiek palydovinio kelio.
• Nuolatinės srovės perdavimas palydovinei linijai (iki 24 V / 0,5 A) – galima maitinti LNB ar perjungiklius.
• Aukšta ekranavimo klasė (A klasė) ir grįžtamieji nuostoliai >10 dB – švarus signalas be trukdžių.
• Lietas cinko korpusas – ilgaamžiškumas ir atsparumas mechaniniam poveikiui.
• Įleidžiamas montavimas – estetiška ir profesionalu.

Specifikacijos

• Gaminio tipas: anteninis lizdas
• Lizdo tipas: SAT & TV & Radio
• Lizdų skaičius: 3
• TV išvestis: IEC vyriška (koaksialinis kištukas)
• Radijo išvestis: IEC moteriška (koaksialinė jungtis)
• Palydovinė išvestis: F tipo moteriška
• Dažnių diapazonas (TV/radijas): 5–862 MHz
• Dažnių diapazonas (palydovas): 950–2200 MHz
• Tiesioginiai nuostoliai (TV/radijas): 4 dB
• Tiesioginiai nuostoliai (palydovas): 4 dB
• Nuolatinės srovės perdavimas (palydovas): taip, iki 24 V / 0,5 A
• Ekranavimo efektyvumas: A klasė
• Grįžtamieji nuostoliai: >10 dB
• Izoliacija tarp išėjimų: >20 dB
• Varža: 75 omų
• Korpuso medžiaga: lietas cinkas
• Darbinė temperatūra: nuo -20 iki +55 °C
• Montavimas: įleidžiamas
• Paskirtis: vienas jungties taškas žvaigždinės topologijos tinklams

Naudojimo patarimai

Norėdami išgauti geriausią signalo kokybę, naudokite aukštos kokybės koaksialinius kabelius, atitinkančius dažnių diapazoną, ir tinkamai užbaikite visas jungtis. DC perdavimo funkcija leidžia nuotoliniu būdu maitinti palydovinius komponentus, tačiau įsitikinkite, kad prijungta įranga atlaiko nurodytą įtampą ir srovę. Žvaigždinės topologijos tinkle kiekvienas lizdas turi būti tiesiogiai sujungtas su centriniu skirstytuvu – taip išvengsite signalo silpnėjimo ir užtikrinsite stabilų darbą.

Patarimas profesionalams: prieš montuodami patikrinkite, ar lizdo izoliacija tarp išėjimų atitinka jūsų sistemos reikalavimus – ypač kai vienu metu naudojami TV ir palydovinis ryšys. Tinkamai parinktas lizdas sumažina trikdžius ir prailgina visos sistemos tarnavimo laiką.
