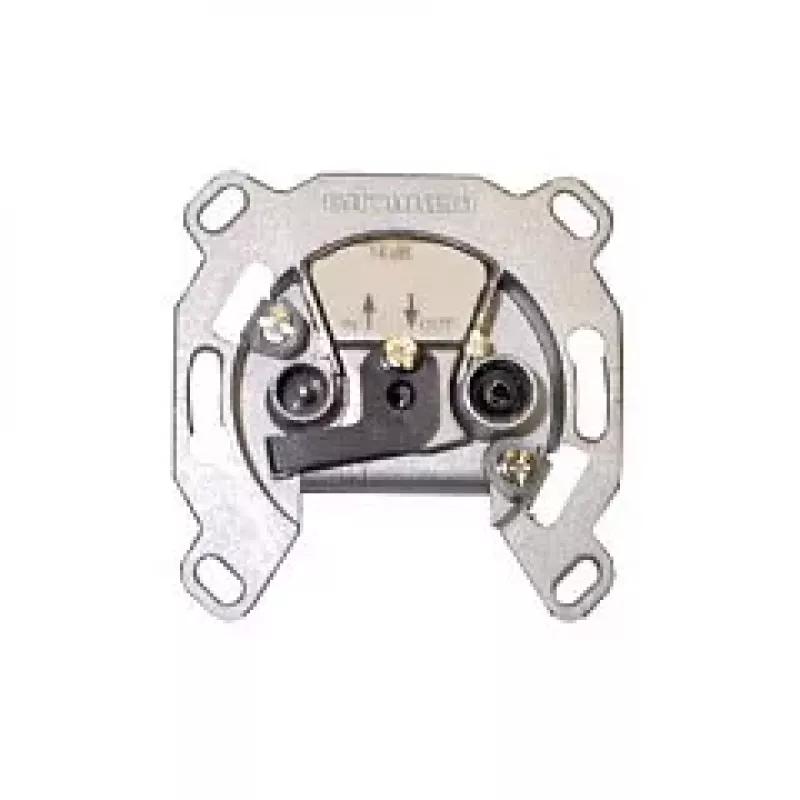

Kathrein ESD 85 Vienas antenos lizdas su nuolatinės srovės perdavimu

Profesionaliai įrengtoje TV/RADIO/SAT infrastruktūroje kiekvienas komponentas turi užtikrinti stabilų signalo perdavimą ir ilgaamžiškumą. Kathrein ESD 85 – tai vienas antenos lizdas, sukurtas žvaigždinės topologijos tinklams ir vieno kabelio sistemoms, pasižymintis nuolatinės srovės perdavimu SAT išvade, leidžiančiu maitinti LNB ar kitus aktyvius įrenginius tiesiog per koaksialinį kabelį.

Privalumai

• Nuolatinės srovės perdavimas SAT išvade (iki 0,5 A, 24 V) – galima maitinti aktyvius komponentus be papildomų laidų
• Maži 1,5 dB nuostoliai visuose dažnių diapazonuose – užtikrinamas aukštas signalo lygis
• A klasės ekranavimo efektyvumas (>85 dB) – puiki apsauga nuo elektromagnetinių trukdžių
• Tvirtas liejamo metalo korpusas – ilgaamžiškumas ir patikimumas net intensyvaus naudojimo sąlygomis
• Įleidžiamo montavimo konstrukcija – tvarkinga, profesionali išvaizda

Kam tinka

• Vieno kabelio palydovinėms sistemoms
• Žvaigždinės topologijos tinklams
• Galutiniams lizdams nuoseklaus montavimo grandinėse
• Gyvenamųjų ir komercinių patalpų TV/RADIO/SAT paskirstymui

Pagrindinės specifikacijos

• Dažnių diapazonas TV: 5–862 MHz
• Dažnių diapazonas RADIO: 87,5–108 MHz
• Dažnių diapazonas SAT: 950–2200 MHz
• Jungimo nuostoliai: 1,5 dB (visose juostose)
• Impedansas: 75 Ω
• Grįžtamieji nuostoliai: >10 dB
• Išvadai: 3 (TV, RADIO, SAT)
• TV jungtis: IEC kištukas (vyriškas)
• RADIO jungtis: IEC lizdas (moteriškas)
• SAT jungtis: F jungtis (moteriška)
• Nuolatinės srovės perdavimo srovė: maks. 0,5 A
• Nuolatinės srovės perdavimo įtampa: maks. 24 V
• Montavimas: įleidžiamas
• Korpuso medžiaga: lietas metalas

Rekomendacijos

Siekiant geriausių rezultatų, naudokite aukštos kokybės koaksialinius kabelius ir užtikrinkite tinkamą įžeminimą. Nuolatinės srovės perdavimo funkcija skirta vieno LNB ar panašaus įrenginio maitinimui – neviršykite maksimalios srovės vertės.
