Kabelmeister 40 kontaktų trumpiklių rinkinys, 3 juostos (vyras-vyras, moteris-moteris, vyras-moteris), 20 cm, 24 AWG, vaivorykštės spalvų, skirtas Arduino, Raspberry Pi, maketavimo plokštei

Kai ant maketavimo plokštės su Arduino ar Raspberry Pi tenka sujungti dešimtis laidų, jie dažnai susipainioja ir išsitraukia pačiu netinkamiausiu momentu. Šis Kabelmeister trumpiklių rinkinys įneša tvarką į šį chaosą: trys 40 kontaktų juostos su atskiriamais laidininkais, kurių kiekvienas turi reikiamą jungties kombinaciją. Viena juosta yra vyras-vyras, kita moteris-moteris, trečia vyras-moteris, tad galėsite sujungti kontaktų kojeles, lizdus ir mišrias schemas be papildomų adapterių.

Pagrindinės specifikacijos

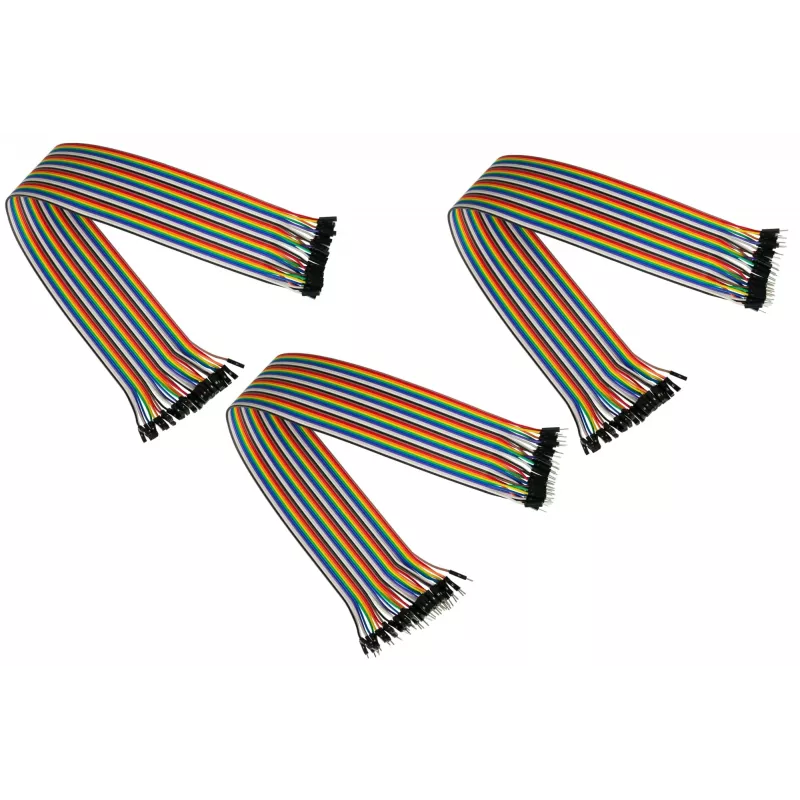

• Trys 40 kontaktų juostos: 1× vyras-vyras, 1× moteris-moteris, 1× vyras-moteris

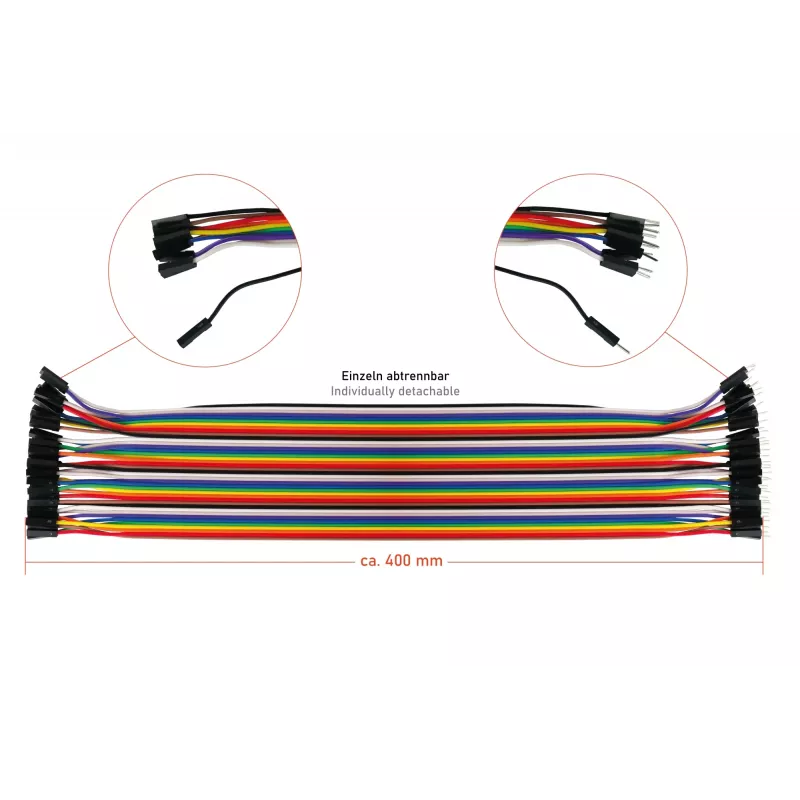

• Atskiri laidai gali būti atskiriami nuo juostos, kad būtų galima laisvai vesti maršrutus
• Laido ilgis: 20 cm vienam laidininkui
• Laido skerspjūvis: 24 AWG (alavuotas varinis laidininkas, PVC izoliacija)
• Jungčių žingsnis: 2,54 mm (0,1 colio) – tinka standartinėms kontaktų kojelėms ir maketavimo plokštėms
• Maksimali įtampa: 50 V DC; maksimali srovė: 1 A
• Darbinė temperatūra: nuo -20 °C iki 85 °C
• Vaivorykštės spalvų kodavimas, kad būtų lengva sekti signalus

Kodėl verta rinktis

Skirtingai nei pavieniai trumpikliai, kurie dažnai būna sumesti į maišelį, šis rinkinys laiko visus 120 laidininkų tvarkingai, kol jų prireikia. Juostos formatas leidžia atplėšti tiksliai tiek laidų, kiek reikia, o likusieji lieka plokšti ir lengvai valdomi. Trys jungčių kombinacijos padengia beveik visus prototipavimo scenarijus – nuo dviejų vyriškų kontaktų sujungimo iki jutiklio su moterišku lizdu prijungimo prie vyriškos mikrovaldiklio kojelės. 24 AWG alavuoti variniai laidininkai yra pakankamai tvirti, kad atlaikytų daugkartinį įkišimą ir ištraukimą, o PVC izoliacija atspari įbrėžimams ir dilimui darbo vietoje.

Kam tinka

• Prototipavimui ant maketavimo plokštės su Arduino, Raspberry Pi, ESP32 ir kitomis kūrimo plokštėmis
• Jutiklių, ekranų ir modulių su 2,54 mm kontaktų kojelėmis ar lizdais prijungimui
• Laikinų ar pusiau nuolatinių laidų rinkinių kūrimui „pasidaryk pats“ elektronikos projektuose
• Švietimo įstaigose, kuriose studentams reikia patikimų, spalvomis koduotų jungčių
• Grandinių remontui ir testavimui, kai reikia lanksčių trumpiklių

Naudinga žinoti

Vaivorykštės spalvos yra ne tik estetiškos – jos padeda lengviau sekti signalo kelią per užimtą maketavimo plokštę. Kiekviena juosta yra 40 kontaktų pločio, todėl ją galima padalinti į mažesnes grupes (pvz., 8, 10 kontaktų) įprastoms magistralėms, tokioms kaip SPI ar I2C. Jungtys yra standartinio 0,1 colio žingsnio, suderinamos su visomis pagrindinėmis prototipavimo platformomis. Nenaudojamas juostas laikykite originalioje pakuotėje, kad jos liktų plokščios ir nesusipainiotų.
