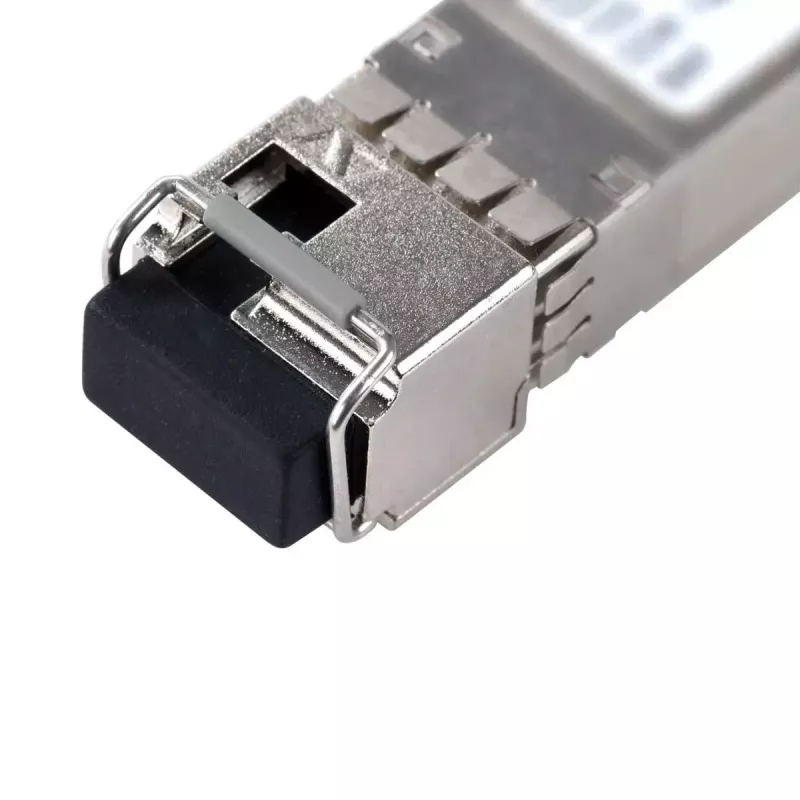

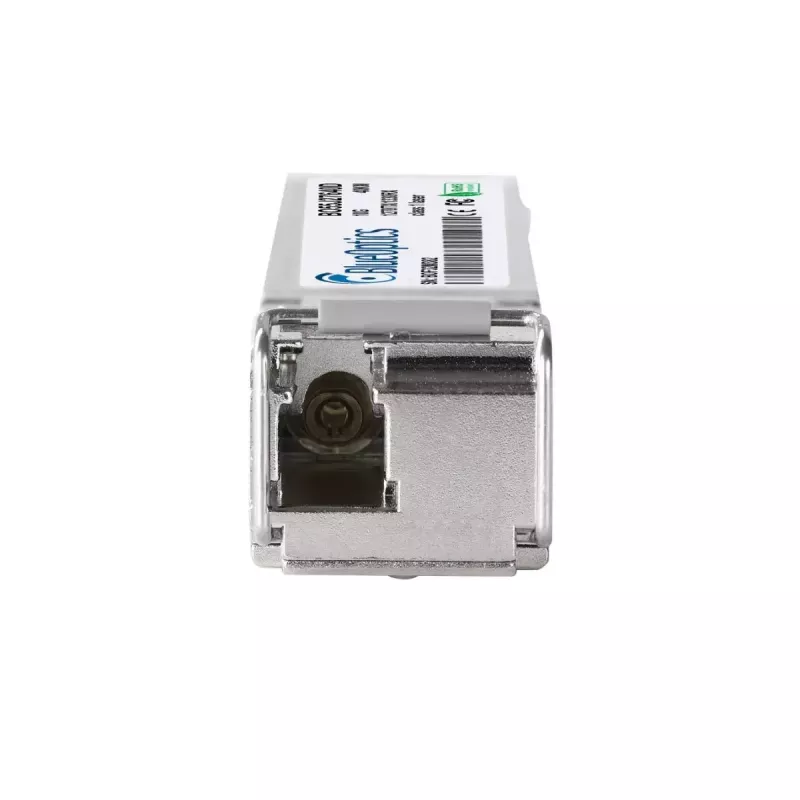

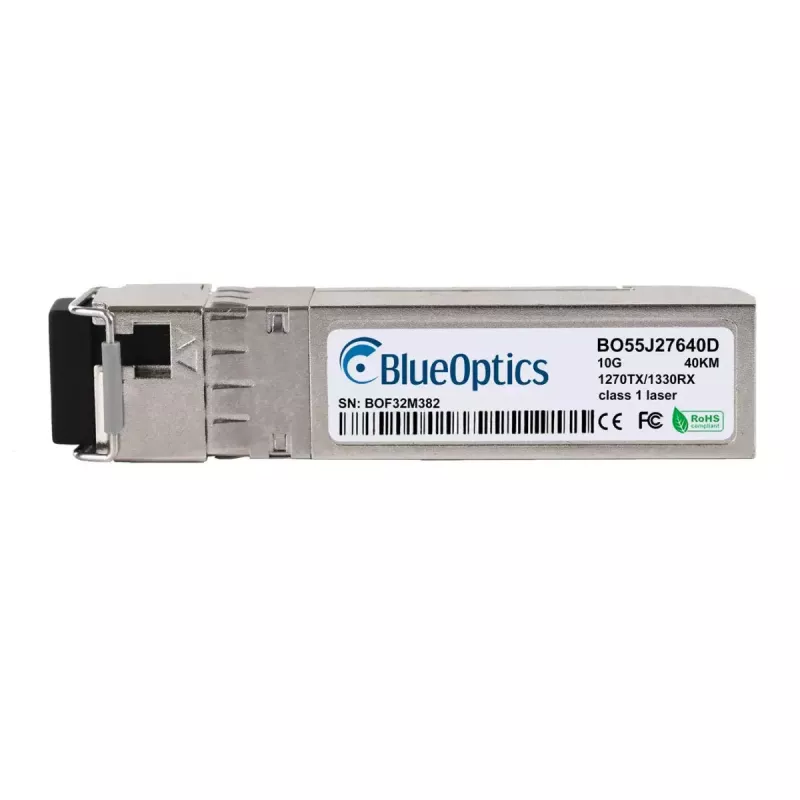

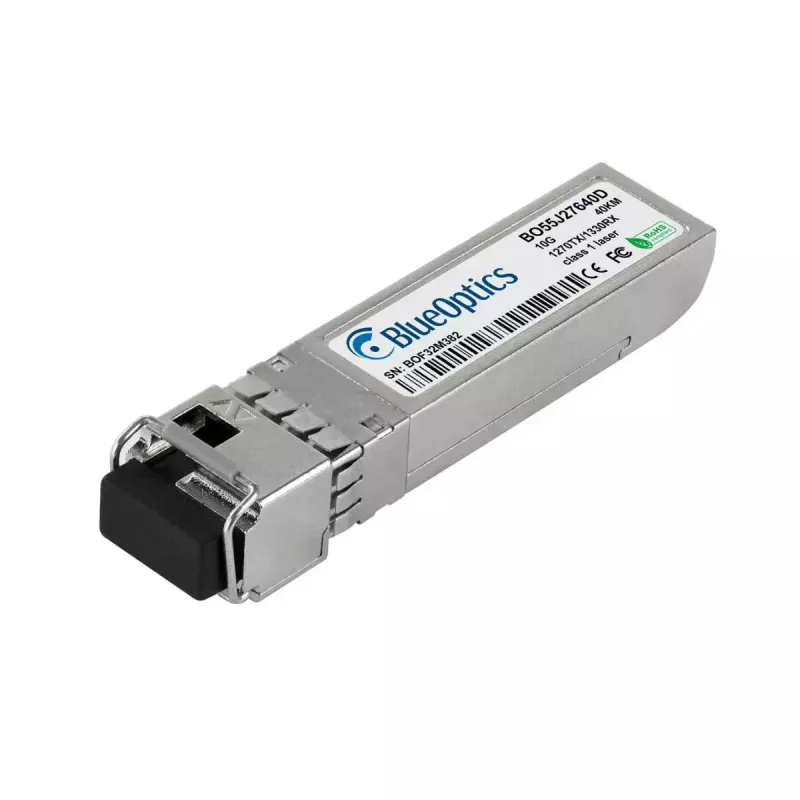

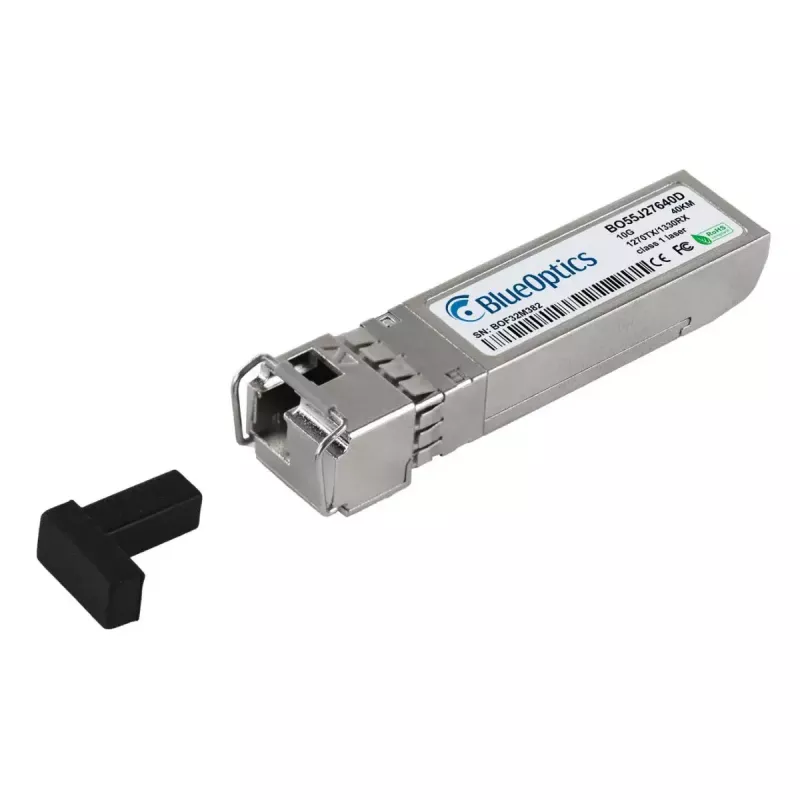

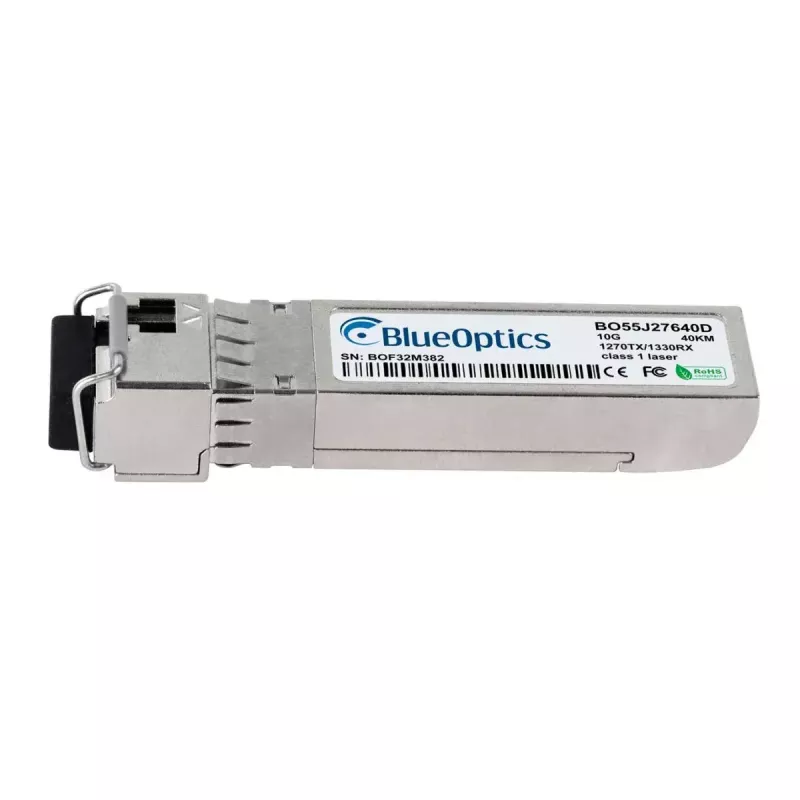

SFP+ skaidulinės optikos siųstuvas-imtuvas BlueOptics 740-066993-BO 40 km

„BlueOptics 740-066993-BO“ yra SFP+ skaidulinės optikos siųstuvas-imtuvas, skirtas vienmodžiams ilgų nuotolių ryšiams iki 40 000 m. Šis kompaktiškas, MSA standartus atitinkantis modulis aliumininiame korpuse sveria apie 20 g ir palaiko 10 Gbps duomenų perdavimą. Jis įgyvendina dvikryptį perdavimą vienu skaiduliniu kabeliu, naudodamas skirtingus siuntimo ir priėmimo bangos ilgius. Modulis skirtas integruoti į tinklo įrangą, turinčią SFP+ lizdus.

Privalumai

Modulis užtikrina ilgą vienmodžio ryšio atstumą mažame SFP+ formate. Aliumininis korpusas leidžia karštąjį keitimą. Jis atitinka įprastus MSA optinių siųstuvų-imtuvų matmenis ir naudoja LC simplex jungtį, supaprastinančią kabelių pajungimą. Palaikomas skaitmeninis diagnostinis stebėjimas (DDM/DOM), kai jį palaiko pagrindinė įranga. Dvikryptis vienos skaidulos dizainas sumažina reikalingų skaidulų skaičių taškas-taškas jungtyse.

Tinka

• 10 Gbps Ethernet ir Fibre Channel over Ethernet ryšiams vienmodžiu kabeliu
• Ilgiems taškas-taškas jungtims iki 40 km
• Integravimui į jungiklius, maršrutizatorius, saugojimo sistemas ir kitą SFP+ suderinamą tinklo įrangą
• Tinklo konfigūracijoms, reikalaujančioms LC simplex jungčių ir vienos skaidulos dvikrypčio perdavimo

Pagrindinės techninės specifikacijos

• Formos faktorius: SFP+
• Maksimalus perdavimo atstumas: iki 40 000 m (40 km) vienmodžiu kabeliu
• Duomenų perdavimo sparta: 10 Gbps
• Jungties tipas: LC simplex
• Bangos ilgiai: atskiri siuntimo ir priėmimo bangos ilgiai dvikrypčiam darbui viena skaidula
• Korpusas: aliuminis
• Svoris: apie 0,02 kg
• Palaikoma DDM/DOM diagnostika, kai suderinama su pagrindine įranga

Naudojimas

Įstatykite SFP+ siųstuvą-imtuvą į SFP+ suderinamą pagrindinės įrangos (jungiklio, maršrutizatoriaus ar saugojimo įrenginio) lizdą, laikydamiesi karštojo keitimo procedūros. Prijunkite LC simplex vienmodį kabelį, atkreipdami dėmesį į poliškumą, kad modulio siuntimo ir priėmimo bangos ilgiai atitiktų nuotolinio siųstuvo-imtuvo bangos ilgius. Patikrinkite ryšio būseną per pagrindinę įrangą ir, jei galima, naudokite DDM/DOM sąsają maitinimo įtampai, lazerio poslinkiui, optinei siuntimo ir priėmimo galiai bei temperatūrai stebėti. Laikykitės ESD atsargumo priemonių ir laikykite optines jungtis uždengtas, kai nenaudojate.

Rekomendacijos

Siekiant geriausio veikimo, naudokite vienmodį kabelį ir LC simplex jungtis, skirtas ilgiems nuotoliams. Įsitikinkite, kad nuotolinis siųstuvas-imtuvas palaiko atitinkamus dvikrypčius bangos ilgius. Patikrinkite pagrindinės įrangos suderinamumą su 10G SFP+ moduliais ir DDM/DOM palaikymą, jei reikalinga nuotolinė diagnostika. Po įdiegimo atlikite nuo galo iki galo testavimą, kad patvirtintumėte ryšio kokybę ir optinės galios atsargas.
