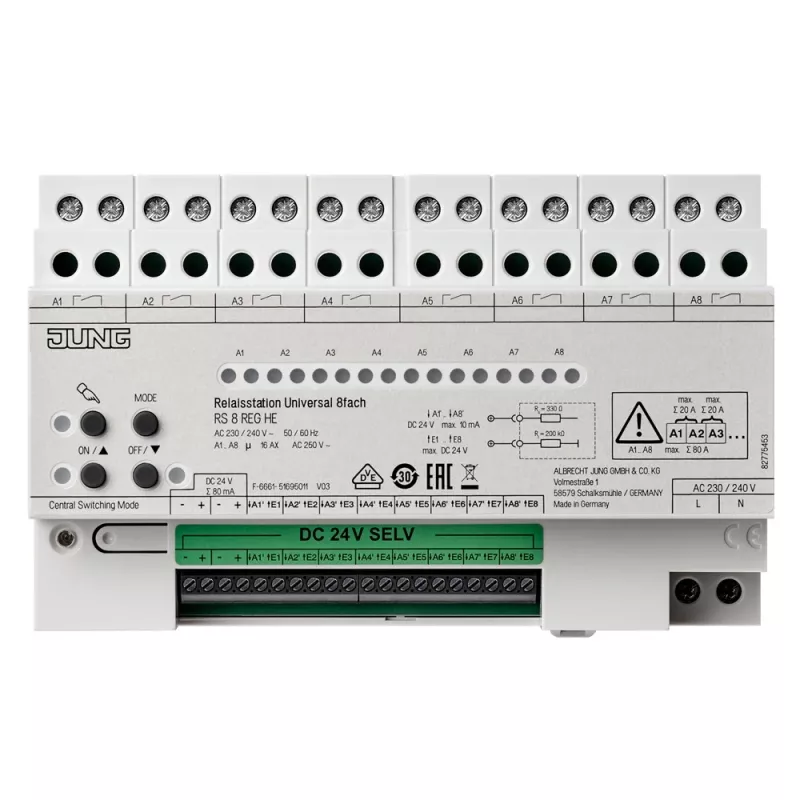

JUNG RS8REGHE universali relinė stotis, 8 kanalų KNX perjungimo vykdiklis, DIN bėgelis, 16 A vienam kanalui

KNX projektuose, kur viename skydelyje tenka sujungti apšvietimą, žaliuzes ir šildymo grandines, sprendimo patikimumas dažnai lemia viso objekto eksploatacijos sąnaudas. JUNG RS8REGHE universali relinė stotis su 8 kanalais leidžia šiuos uždavinius sutvarkyti vienu įrenginiu, montuojamu ant DIN bėgelio, ir išlaikyti tvarkingą, lengvai prižiūrimą skydo struktūrą.

Ką tai keičia kasdieniniame darbe

Kiekvienas iš aštuonių potencialo neturinčių normaliai atvirų kontaktų atskirai perjungia varžines apkrovas iki 16 A esant 230 V AC, o variklinėms apkrovoms tenka iki 6 A. Tai reiškia, kad vienu moduliu galima valdyti tiek didesnės galios apšvietimo linijas, tiek žaliuzių pavaras ar šildymo vožtuvus, nereikalaujant papildomų tarpinių relių. Rankinis valdymas kiekvienam kanalui leidžia atlikti bandymus ir paleidimo darbus vietoje net be magistralės maitinimo – tai gerokai sutrumpina derinimo laiką objektuose.

Kam skirta

• Apšvietimo grandinių perjungimui gyvenamuosiuose ir komerciniuose pastatuose
• Žaliuzių ir roletų valdymui
• Šildymo vožtuvų ar siurblių įjungimui
• Integracijai į KNX pagrindu veikiančias išmaniojo namo ir pastatų automatizavimo sistemas

Pagrindinės specifikacijos

• 8 kanalai, potencialo neturintys normaliai atviri kontaktai
• Perjungimo galia: 16 A / 230 V AC (varžinė), 6 A / 230 V AC (variklinė)
• KNX magistralės sistema, programuojama ETS
• Montavimas ant DIN bėgelio, plotis 8 moduliai (TE)
• Rankinis valdymas kiekvienam kanalui
• Budėjimo režimo energijos suvartojimas < 0,5 W
• Darbinė temperatūra: nuo -5 °C iki +45 °C

Naudojimas

Įrenginys konfigūruojamas ETS programine įranga: kiekvienam kanalui priskiriama paskirtis – perjungimas, žaliuzių valdymas ar šildymo kontrolė – ir atitinkami parametrai. Sumontavus ant DIN bėgelio ir prijungus KNX magistralę, kanalai testuojami rankiniu režimu, o galutinė logika užprogramuojama per ETS. Tokia tvarka padeda išvengti klaidų paleidimo metu ir palengvina vėlesnę diagnostiką.

Profesionalams verta atkreipti dėmesį į kanalų apkrovos pasiskirstymą: varžines ir variklines apkrovas planuokite atskirai, atsižvelgdami į 16 A ir 6 A ribas, o rankinį valdymą naudokite tik bandymams – ilgalaikiam darbui palikite ETS sukonfigūruotą logiką. Taip užtikrinsite stabilų relinės stoties veikimą ir ilgesnį tarnavimo laiką.
