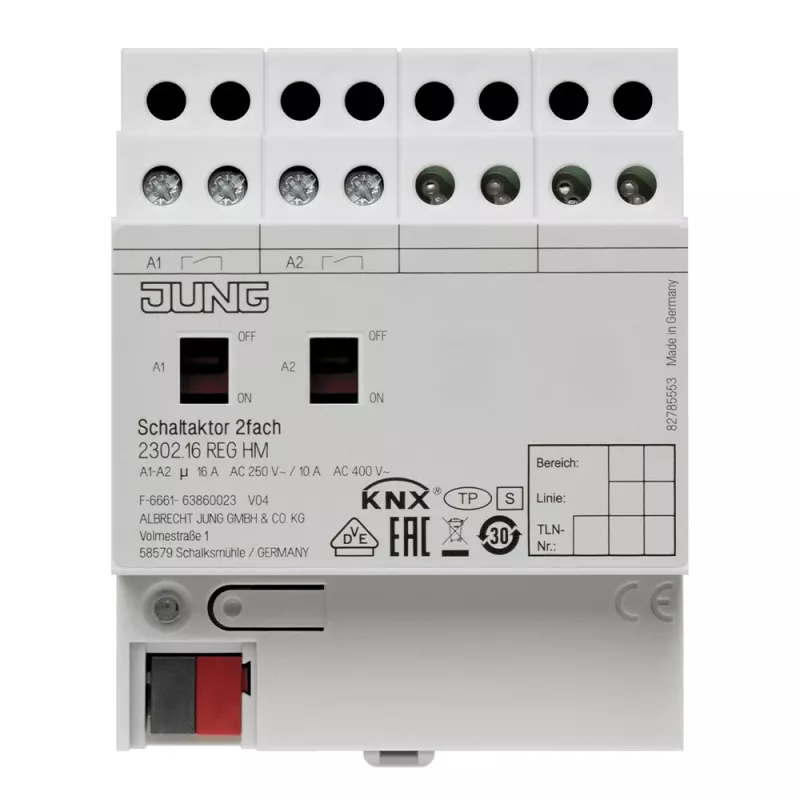

Jung KNX perjungimo aktorius, 2 kanalų, 16 A, 230 V AC, DIN bėgelis, 2 TE 2302.16REGHM

Elektros montuotojams ir KNX sistemų integratoriams, projektuojantiems patikimus apšvietimo valdymo sprendimus, Jung 2302.16REGHM perjungimo aktorius yra kompaktiškas ir funkcionalus sprendimas. Jis leidžia valdyti dvi nepriklausomas 16 A apkrovas, maitinamas 230 V AC įtampa, iš vieno KNX modulio, užimančio tik 2 TE DIN bėgelyje.

Kodėl verta rinktis

• Du nepriklausomi kanalai, kiekvienas skirtas iki 16 A esant 230 V AC
• Rankinis valdymas mygtukais su LED būsenos indikacija
• Palaiko įvairių tipų apkrovas: varžines, indukcines, talpines, liuminescencines, halogenines ir LED
• Kompaktiškas 2 TE modulis, montuojamas ant DIN bėgelio
• Integruotos scenų, laiko ir logikos funkcijos

Techninė specifikacija

• Gaminio tipas: KNX perjungimo aktorius
• Kanalų skaičius: 2
• Perjungimo srovė vienam kanalui: 16 A
• Nominali įtampa: 230 V AC
• Montavimas: DIN bėgelis (REG), plotis 2 TE
• Magistralės sistema: KNX
• Apkrovų tipai: varžinės, indukcinės, talpinės, liuminescencinės, halogeninės, LED
• Rankinis valdymas: taip, mygtukai
• Būsenos indikacija: taip, LED
• Funkcijos: perjungimas, scenų valdymas, laiko funkcijos, logikos funkcijos, būsenos grįžtamasis ryšys
• Jungtis: varžtiniai gnybtai, KNX magistralės gnybtas
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Energijos suvartojimas (KNX): maks. 10 mA
• Apsauga nuo trumpojo jungimo: reikalingas išankstinis saugiklis
• Apsauga nuo perkrovos: reikalingas išankstinis saugiklis

Kaip naudoti

Sumontuokite aktorių ant DIN bėgelio skirstomojoje spintoje. Prijunkite KNX magistralės liniją prie tam skirto gnybto, o apkrovas – prie varžtinių gnybtų. Konfigūruokite kanalus per ETS programinę įrangą, priskirdami grupių adresus ir norimas funkcijas. Rankinio valdymo mygtukai leidžia tiesiogiai įjungti ar išjungti kanalus net ir be magistralės ryšio, o LED indikatoriai rodo esamą būseną.

Kam tinka

Šis aktorius idealiai tinka biurams, konferencijų salėms, viešbučiams ir gyvenamiesiems pastatams, kuriuose reikalingas patikimas dviejų apšvietimo grupių ar kitų elektros apkrovų valdymas per KNX sistemą. Dėl kompaktiško 2 TE korpuso jis lengvai telpa net ir mažose skirstomosiose spintose.

Patarimas: prieš montuodami įsitikinkite, kad kiekvienam kanalui yra įrengtas tinkamas išankstinis saugiklis, apsaugantis nuo trumpojo jungimo ir perkrovos. Naudokite ETS programinę įrangą, kad išnaudotumėte visas scenų, laiko ir logikos funkcijas – taip padidinsite sistemos efektyvumą ir lankstumą.
