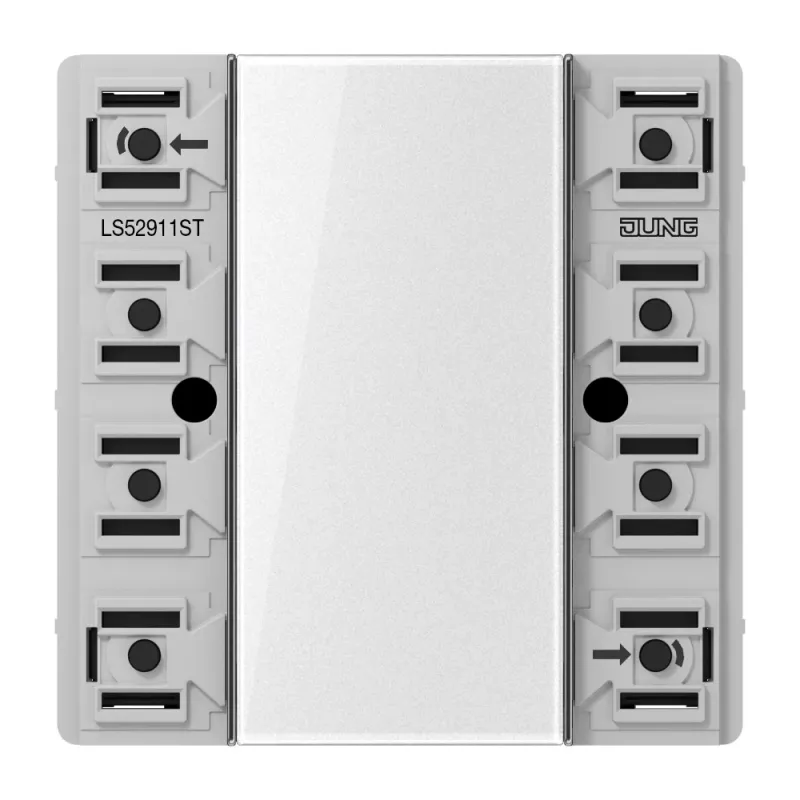

Jung KNX 1 kanalo universalus mygtukų jutiklių modulis LS 52911 ST

KNX sistemose vienas mygtukas dažnai turi atlikti kelias funkcijas – įjungti, reguliuoti apšvietimą, valdyti žaliuzes ar iškviesti scenas. Jung KNX 1 kanalo universalus mygtukų jutiklių modulis LS 52911 ST sujungia magistralės sąsają ir vieną konfigūruojamą įvesties kanalą į kompaktišką modulį, skirtą LS-Design serijai. Tai leidžia elektrikams ir sistemų integratoriams lanksčiai projektuoti valdymo taškus nepriklausomai nuo to, kokią funkciją reikia atlikti.

Kam skirtas

Šis modulis skirtas elektrikams ir sistemų integratoriams, diegiantiems KNX išmaniuosius pastatų valdymo sprendimus. Jis tinka gyvenamiesiems ir komerciniams projektams, kur vienas mygtukas turi atlikti įvairias užduotis pagal konfigūraciją.

Pagrindinės savybės

• 1 kanalo universalus mygtukų jutiklių modulis KNX sistemoms.
• Integruota magistralės sąsaja tiesioginiam prijungimui prie KNX magistralės.
• Konfigūruojamos funkcijos kiekvienam mygtukui: įjungimas, reguliavimas, žaliuzių valdymas, vertės siuntimas, scenų iškvietimas ir sekų valdymas.
• Vienas raudonas būsenos LED indikatorius, konfigūruojamas per ETS.
• Įleidžiamas montavimas standartinėse įleidžiamose dėžutėse.
• Suderinamas su LS-Design serijos mygtukų dangteliais (nepridedami).

Specifikacijos

• Sistema: KNX
• Funkcijos tipas: mygtukų jutiklių modulis
• Kanalų skaičius: 1
• Darbinė įtampa: 21–30 V DC (KNX magistralė)
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Apsaugos klasė: IP20
• Medžiaga: plastikas
• Prijungimas: KNX magistralės gnybtas
• Konfigūravimas: ETS (Engineering Tool Software)

Naudojimo patarimai

Norėdami užbaigti montavimą, sujunkite šį modulį su tinkamu LS-Design serijos mygtuku ir dangteliu. Naudodami ETS priskirkite mygtukui norimą funkciją ir sukonfigūruokite būsenos LED indikatoriaus veikimą.

Patarimas: prieš programuodami per ETS, įsitikinkite, kad modulis jau prijungtas prie KNX magistralės ir turi maitinimą. Jei naudojate kelis modulius vienoje linijoje, kiekvienam suteikite unikalų fizinį adresą. Būsenos LED indikatorių galite priskirti rodyti pasirinktą funkciją – tai palengvina diagnostiką eksploatacijos metu.
