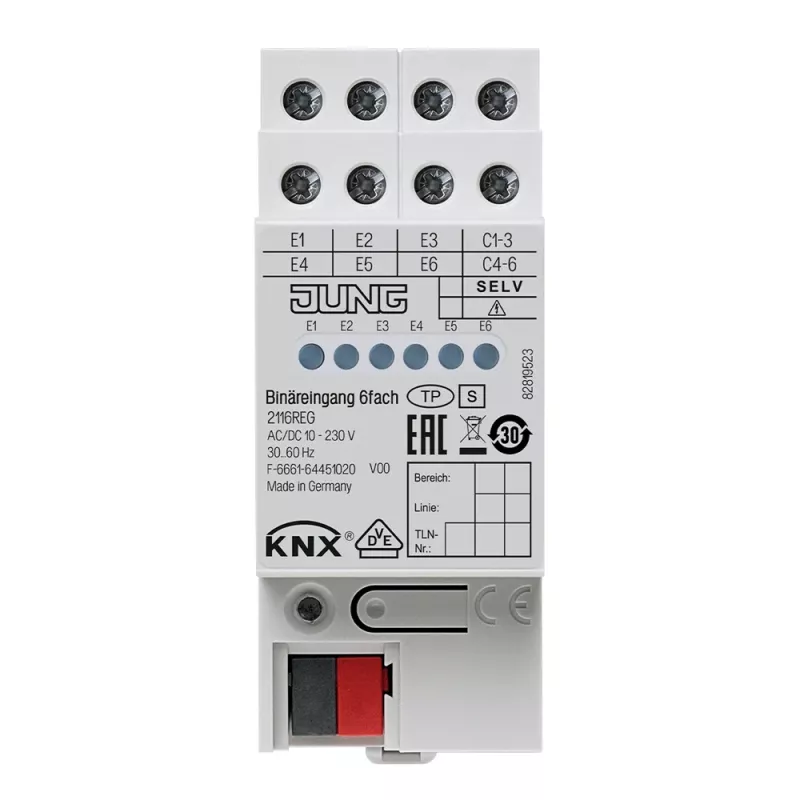

JUNG Binary Input 6-Gang (2116REG)

Integruokite įprastus jungiklius, mygtukus ar relinius išėjimus į KNX pastato automatizavimo sistemą su JUNG 2116REG. Šis 6 kanalų dvejetainis įvesties modulis leidžia stebėti ir valdyti apšvietimą, žaliuzes ar kitas apkrovas, nejutlių kontaktų signalus paverčiant KNX magistralės komandomis. Montuojamas ant DIN bėgelio skirstomojoje spintoje, jis užima tik 2 modulių (36 mm) plotį, taupydamas vietą ir išlaikydamas tvarkingą instaliaciją.

Kodėl verta rinktis

Šis modulis pasižymi išskirtiniu lankstumu: kiekvienam įėjimui galima priskirti skirtingas funkcijas – nuo paprasto perjungimo iki sudėtingų scenarijų, skaičiuoklių ar loginių operacijų. Tai leidžia kurti individualizuotą automatizavimą be papildomos įrangos. Galvaninė izoliacija nuo magistralės užtikrina patikimą veikimą net triukšmingoje aplinkoje, o reguliuojamas įėjimų debounce laikas (10–1000 ms) padeda išvengti klaidingų suveikimų.

Techninės specifikacijos

• Įėjimų skaičius: 6
• Įėjimų tipas: potencialo neturintys kontaktai
• KNX magistralės įtampa: 21–30 V DC
• KNX energijos suvartojimas: maks. 10 mA

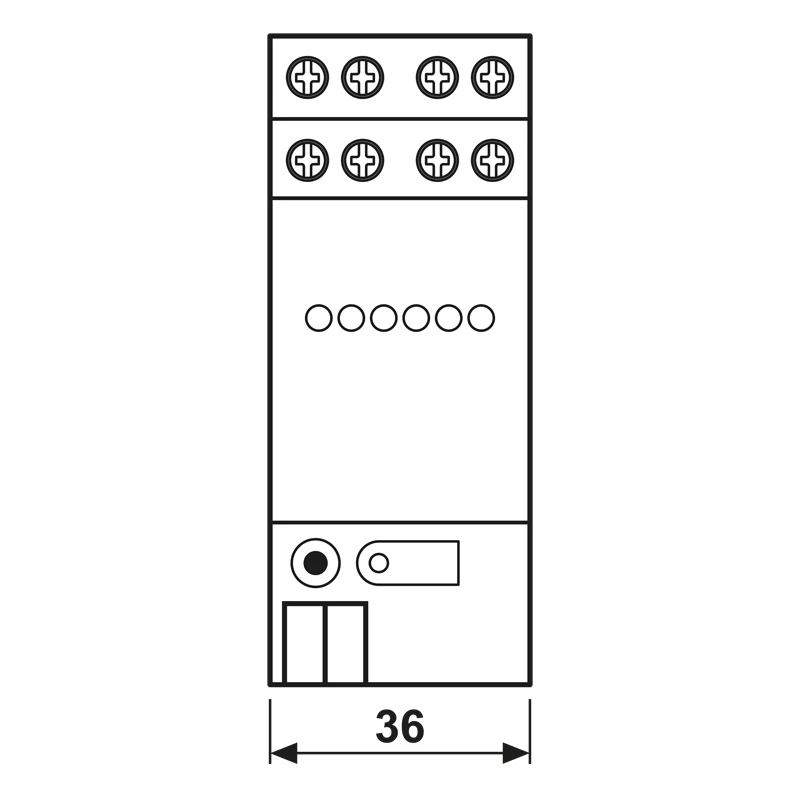

• Montavimas: DIN bėgelis (REG), plotis 2 moduliai (36 mm)
• Funkcijos vienam įėjimui: perjungimas, reguliavimas, žaliuzės, scenos, reikšmės siuntimas, skaičiuoklis, vartų funkcija, sekų funkcija
• Maks. kabelio ilgis iki įėjimų: 100 m
• Prijungimas: varžtiniai gnybtai įėjimams, magistralės gnybtas KNX
• Darbinė temperatūra: 0 °C … +45 °C
• Apsaugos klasė: IP20
• ETS programinė įranga: ETS5 arba naujesnė
• Įėjimų debounce laikas: reguliuojamas 10–1000 ms
• Ciklinis siuntimas: taip, reguliuojamas
• Loginės funkcijos: AND/OR vartai
• Skaičiuoklio funkcija: taip, su slenkstinėmis reikšmėmis
• Scenų valdymas: iki 8 scenų vienam įėjimui
• Temperatūros jutiklių palaikymas: taip, NTC jutikliams

Kam tinka

• Konvencinių jungiklių ar mygtukų integravimui į KNX išmaniuosius namus
• Langų kontaktų ar kitų potencialo neturinčių jutiklių stebėjimui
• Apšvietimo ir žaliuzių scenų valdymui
• Energijos skaitiklių ar kitų impulsų šaltinių impulsų skaičiavimui
• NTC temperatūros jutiklių prijungimui klimato kontrolei

Naudojimo patarimai

Konfigūruodami ETS5 ar naujesne versija, skirkite laiko debounce parametro reguliavimui – ilgesnis laikas (pvz., 50–100 ms) padės išvengti klaidingų suveikimų, ypač jei naudojami ilgi kabeliai. Įsitikinkite, kad visi įėjimai prijungti prie potencialo neturinčių kontaktų, o magistralės maitinimas atitinka 21–30 V DC. Montuodami ant DIN bėgelio, palikite pakankamai vietos vėdinimui.
