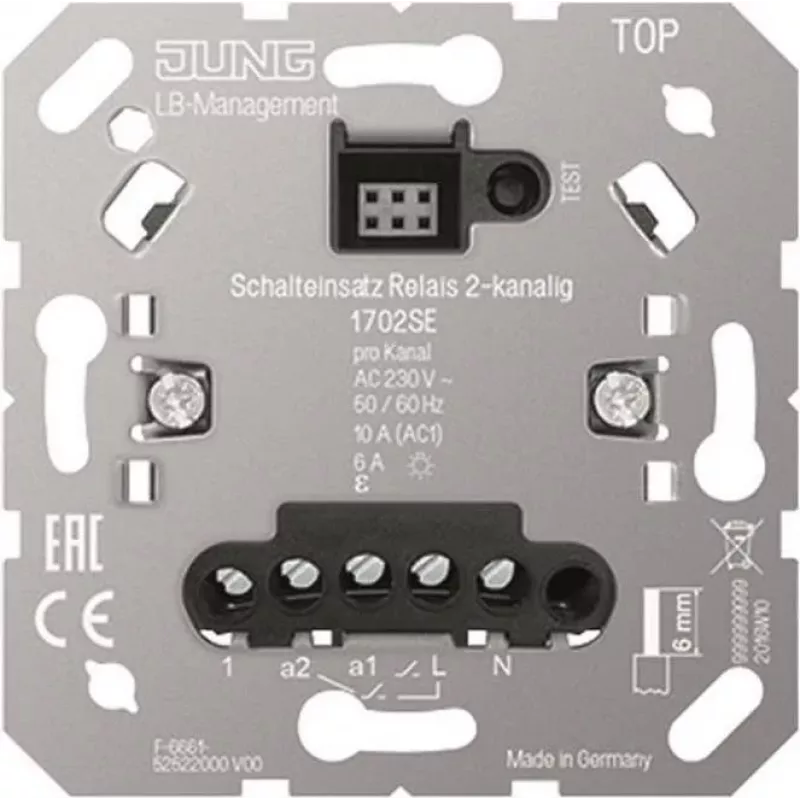

JUNG 1702SE relinio perjungimo įdėklas, 2 kanalų, 230 V AC, potencialo neturintys NO kontaktai, 10 A

Du nepriklausomi apkrovos kanalai viename įdėkle – tai pastebima iškart, kai reikia sujungti dvi apšvietimo grupes vienoje vietoje. JUNG 1702SE relinio perjungimo įdėklas montuojamas į standartinę įleidžiamąją dėžę ir valdomas 230 V AC mygtukais, todėl nereikia papildomų žemos įtampos laidų.

Kodėl verta rinktis

• Potencialo neturintys NO kontaktai leidžia perjungti įvairias apkrovas – nuo kaitinamųjų lempų iki LED šviestuvų.
• Du kanalai taupo montavimo vietą ir laidų kiekį, nes vienas įdėklas atstoja du atskirus įrenginius.
• Palaikomas platus lempų tipų spektras: kaitinamosios, halogeninės, LED (> 2 W), liuminescencinės.
• Sraigtiniai gnybtai iki 2,5 mm² užtikrina patikimą ir greitą prijungimą.

Techniniai duomenys

• Gaminio tipas: relinio perjungimo įdėklas
• Kanalų skaičius: 2
• Kontaktų tipas: potencialo neturintys NO (normaliai atviri)
• Darbinė įtampa: AC 230 V ~, 50/60 Hz
• Maks. perjungimo srovė: 10 A (varžinė apkrova)
• Maks. perjungimo įtampa: AC 250 V
• Kaitinamųjų lempų apkrova: 2300 W
• HV halogeninių lempų apkrova: 2300 W
• Elektroninių transformatorių apkrova: 1500 W
• Indukcinių transformatorių apkrova: 1000 W
• Liuminescencinių lempų apkrova (nekompensuota): 1200 VA
• LED lempų apkrova (> 2 W): 400 W
• Budėjimo energijos suvartojimas: maks. 1 W
• Prijungimas: sraigtiniai gnybtai, iki 2,5 mm²
• Montavimas: įleidžiamas į aparatinę dėžę
• Aplinkos temperatūra: -5 iki +45 °C
• Apsaugos klasė: IP20 (įrengus)
• Valdymo įėjimas: 230 V AC mygtukiniam valdymui

Kam tinka

Įrenginys skirtas elektrikams ir projektuotojams, kurie namų ar komerciniuose objektuose turi valdyti dvi atskiras apšvietimo grupes iš vieno taško. Jis tinka ir atnaujinant esamas instaliacijas, kai norima išvengti papildomų laidų tiesimo.

Naudojimas

Įdėklas montuojamas į standartinę įleidžiamąją dėžę ir jungiamas prie JUNG jungiklių serijų. Valdymui naudojami 230 V AC mygtukai, o apkrovos prijungiamos prie sraigtinių gnybtų. Dviejų kanalų dėka vienu metu galima valdyti dvi skirtingas grandines nepriklausomai viena nuo kitos.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, ir patikrinkite, ar bendra prijungiamų lempų galia neviršija leistinų verčių kiekvienam kanalui. Jei naudojate LED lempas, atkreipkite dėmesį į mažiausią 2 W galią vienai lempai – taip užtikrinsite stabilų perjungimą.
