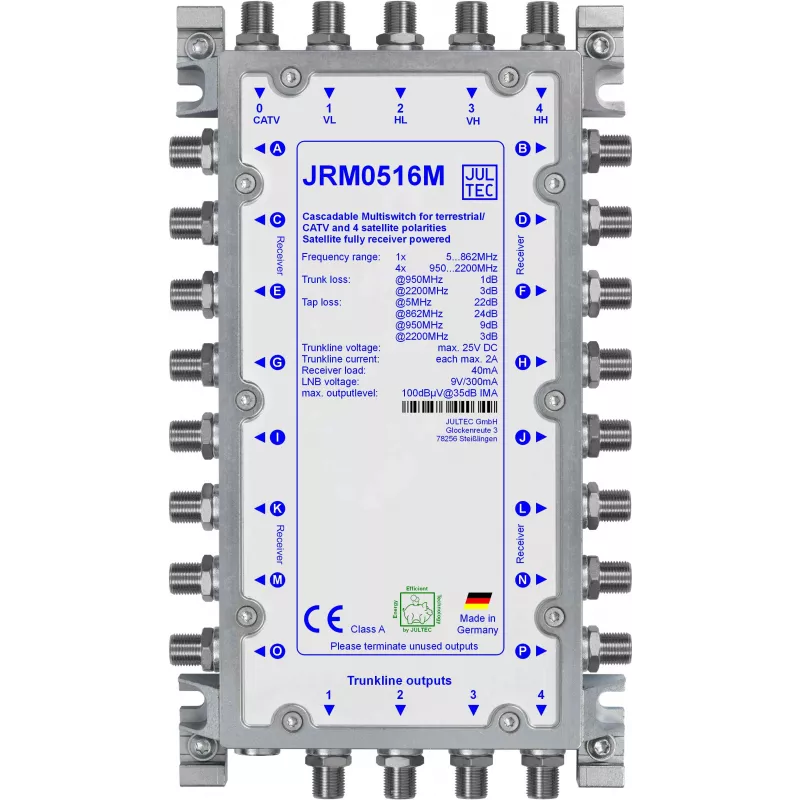

JULTEC JRM0516M 16 krypčių multiswitčius su 4 SAT įėjimais ir 1 antžeminės antenos įėjimu

Ar jūsų daugiabučio ar biuro TV infrastruktūra jau pasiekė savo ribas? JULTEC JRM0516M – profesionalus multiswitčius, leidžiantis patikimai paskirstyti palydovinius ir antžeminius TV signalus iki 16 abonentų, išlaikant signalo kokybę ir sumažinant įrangos kiekį.

Privalumai profesionalams

• 16 abonentinių išėjimų – tinka dideliems pastatams, viešbučiams ar biurams
• 4 SAT įėjimai (HL, VL, HH, VH) pilnam dažnių diapazonui (950–2200 MHz) – palaiko tiek vieno, tiek kelių palydovų sistemas
• Pasyvus antžeminis kanalas (47–862 MHz pirmyn, 5–65 MHz grįžtamasis) – galima integruoti DVB-T/T2 signalą be papildomo maitinimo
• DiSEqC 2.0 valdymas – užtikrina pažangų palydovinių signalų perjungimą ir suderinamumą su naujausiais imtuvais
• Maži signalo nuostoliai: 0 dB SAT, 20–22 dB antžeminiam – išlaikoma aukšta signalo kokybė net ilgose trasose
• Integruotas perjungiamas maitinimo šaltinis – mažas energijos suvartojimas (< 1,5 W be LNB), didelė LNB srovė (500 mA vienam įėjimui, iš viso 2000 mA)
• Metalinis korpusas – ilgaamžiškumas ir atsparumas mechaniniams pažeidimams

Kam tinka

• Daugiabučiams namams, kur reikia paskirstyti signalą daugeliui butų
• Viešbučiams, biurų pastatams ir kitoms komercinėms patalpoms
• Individualiems namams su keliais TV lizdais
• Sistemoms, kuriose derinamas palydovinis ir antžeminis TV (DVB-T/T2)

Pagrindinės specifikacijos

• SAT įėjimų skaičius: 4 (HL, VL, HH, VH)
• Antžeminės antenos įėjimų skaičius: 1
• Abonentinių išėjimų skaičius: 16
• SAT dažnių diapazonas: 950–2200 MHz
• Antžeminis dažnių diapazonas (pirmyn): 47–862 MHz (pasyvus)
• Antžeminis dažnių diapazonas (grįžtamasis): 5–65 MHz (pasyvus)
• SAT įterpimo nuostoliai (tip.): 0 dB
• Antžeminio signalo įterpimo nuostoliai (tip.): 20–22 dB (pasyvus)
• Maks. išėjimo lygis SAT: 90 dBµV
• Maks. išėjimo lygis antžeminiam: 85 dBµV
• LNB maitinimo įtampa: 13 V / 18 V (valdoma imtuvo)
• LNB valdymas: 0/22 kHz tonas
• DiSEqC valdymas: DiSEqC 2.0 (atgal suderinamas)
• Maitinimo šaltinis: integruotas perjungiamas
• Energijos suvartojimas (tik multiswitčius): < 1,5 W (be LNB)
• Maks. LNB srovė: 500 mA vienam įėjimui (iš viso 2000 mA)
• Jungtys: F tipo (visi įėjimai/išėjimai)
• Darbinė temperatūra: nuo –20 °C iki +50 °C
• Korpuso medžiaga: metalas

Kaip naudoti

• Prijunkite SAT kabelius prie atitinkamų įėjimų (HL, VL, HH, VH) pagal palydovo poliarizaciją ir juostą
• Antžeminės antenos kabelį prijunkite prie TER įėjimo
• Išėjimus OUT 1–16 prijunkite prie abonentinių lizdų naudodami aukštos kokybės F tipo jungtis
• Užtikrinkite tinkamą įžeminimą pagal vietinius elektros instaliacijos reikalavimus

Patarimas: Norėdami išvengti signalo kokybės pablogėjimo, naudokite tik sertifikuotus F tipo jungtis ir aukštos kokybės koaksialinį kabelį. Jei sistema apima ilgas kabelių trasas, įvertinkite papildomų stiprintuvų poreikį.
