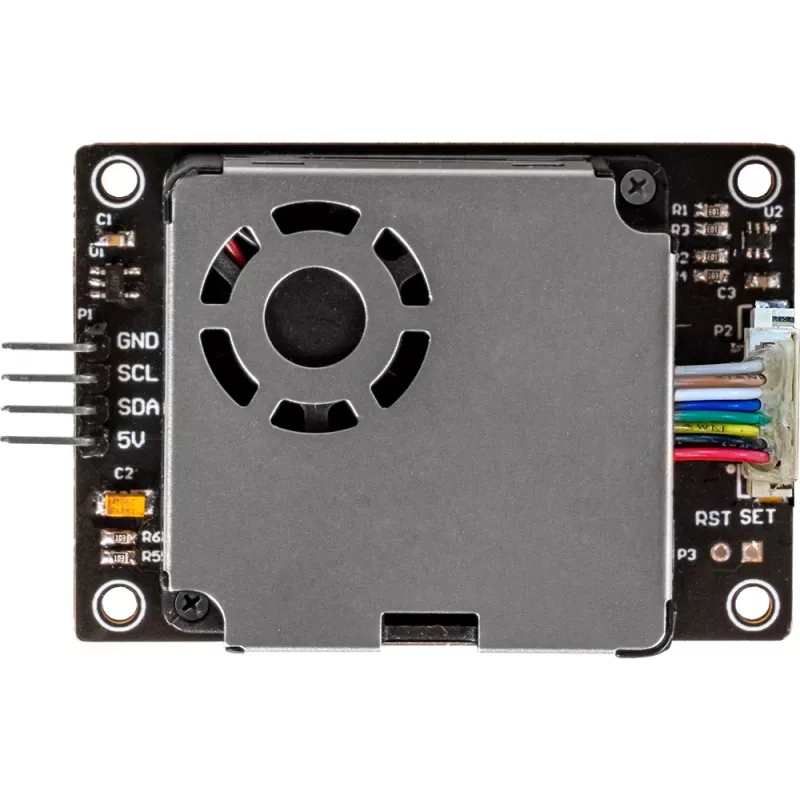

JOY-IT SEN-HM3301 dalelių jutiklio modulis, skirtas Arduino ir Raspberry Pi

Oro kokybės stebėjimo projektuose dažnai trūksta tikslių ir patikimų dalelių koncentracijos matavimų. Įprasti dulkių jutikliai pateikia tik bendrą signalą, kurio nepakanka norint atskirti skirtingo dydžio daleles. JOY-IT SEN-HM3301 sprendžia šią problemą – tai lazerinės sklaidos jutiklis, vienu metu matuojantis PM1.0, PM2.5 ir PM10 dalelių koncentracijas realiuoju laiku.

Privalumai, svarbūs profesionalams

• Vienu metu matuojamos trijų dydžių dalelės (PM1.0, PM2.5, PM10), todėl gaunami išsamūs duomenys.
• Lazerinės sklaidos principas užtikrina aukštą matavimo tikslumą.
• I2C sąsaja leidžia lengvai integruoti su Arduino, Raspberry Pi, ESP32 ir ESP8266.
• Platus maitinimo įtampos diapazonas: nuo 3,3 V iki 5 V DC.
• Mažos energijos sąnaudos: tipinė darbinė srovė tik 20 mA.
• Matavimo diapazonas: 0–1000 µg/m³.
• Duomenų atnaujinimo dažnis: apie 1 sekundė.

Kam tinka

Šis modulis skirtas inžinieriams, kūrėjams ir techniniams specialistams, kurie kuria oro kokybės stebėjimo sistemas, aplinkos monitoringo sprendimus ar išmaniuosius namus. Jis puikiai tinka tiek vidaus, tiek lauko projektams, nes veikia temperatūrų intervale nuo -10 °C iki 60 °C.

Kaip naudoti

Jutiklis jungiamas keturiais kontaktais: VCC, GND, SDA ir SCL. 3,3 V loginis lygis suderinamas su dauguma mikrovaldiklių, o I2C protokolas supaprastina laidų sujungimą ir programavimą. Prijungę modulį prie savo plokštės, galite iš karto pradėti skaityti duomenis.

Pagrindinės specifikacijos

• Jutiklio tipas: kietųjų dalelių (PM1.0, PM2.5, PM10)
• Matavimo principas: lazerinė sklaida
• Sąsaja: I2C
• Maitinimo įtampa: 3,3 V – 5 V DC
• Loginė įtampa: 3,3 V
• Tipinė darbinė srovė: 20 mA
• Matavimo diapazonas: 0–1000 µg/m³
• Tikslumas: ±10 % arba ±10 µg/m³ (priklausomai nuo to, kuri reikšmė didesnė)
• Išvesties formatas: skaitmeninis (I2C protokolas)
• Suderinamumas: Arduino, Raspberry Pi, ESP32, ESP8266
• Darbinė temperatūra: -10 °C iki 60 °C
• Kontaktų išdėstymas: VCC, GND, SDA, SCL
• Duomenų atnaujinimo dažnis: apie 1 sekundė

Pabaigai

Jei reikia patikimo dalelių stebėjimo be sudėtingos kalibracijos, SEN-HM3301 pasiūlo nesudėtingą I2C sprendimą su kelių parametrų išvestimi. Rekomenduojame naudoti su stabilizuotu maitinimo šaltiniu ir patikrinti I2C adresą prieš pradedant darbą.
