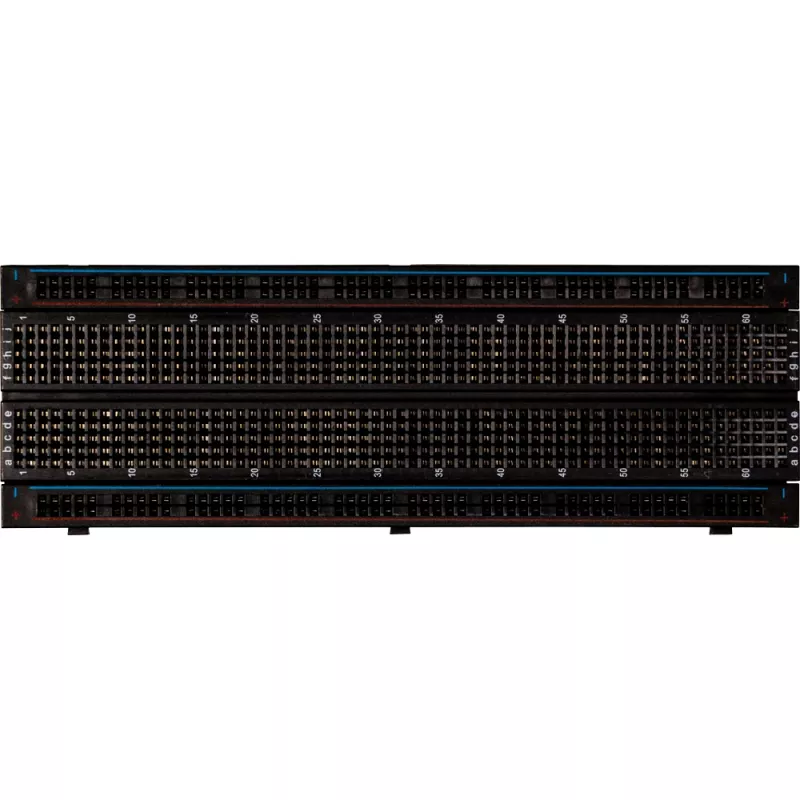

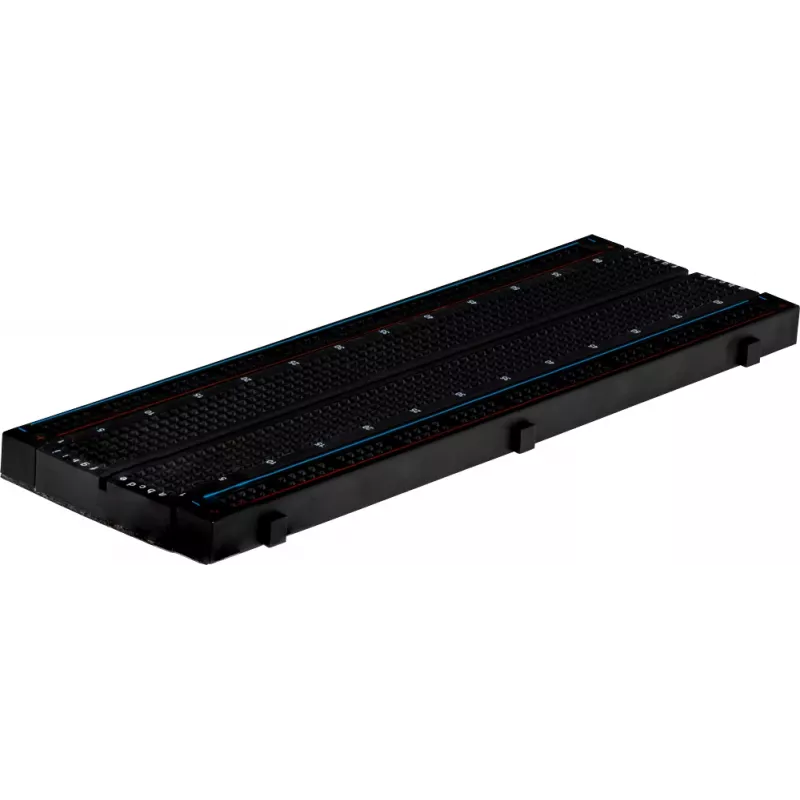

JOY-IT RB-Breadboard2-B 830 kontaktų belitavimo plokštė, skirta Raspberry Pi ir elektronikos prototipavimui – juoda

830 kontaktų – tai ne šiaip skaičius, o garantija, kad net sudėtingiausi projektai tilps vienoje plokštėje. JOY-IT RB-Breadboard2-B su 630 kontaktų pagrindine zona ir 200 kontaktų maitinimo šynomis leidžia greitai prototipuoti nenaudojant lituoklio.

Kodėl verta rinktis

• Patikimi nikeliuoti fosforo bronzos kontaktai užtikrina stabilų ryšį tūkstančius įkišimų.
• Lipnus pagrindas leidžia tvirtai pritvirtinti plokštę prie korpuso ar projekto.
• Standartinis 2,54 mm (0,1 colio) žingsnis suderinamas su dauguma komponentų ir laidų.
• Ilgaamžis ABS plastikas atlaiko intensyvų naudojimą.

Kam skirta

Plokštė idealiai tinka inžinieriams, studentams ir profesionalams, dirbantiems su Raspberry Pi, Arduino ar kitais mikrovaldikliais. Ji pravers tiek paprastiems LED blyksėjimo eksperimentams, tiek sudėtingoms jutiklių sistemoms prototipuoti.

Specifikacijos

• Kontaktų skaičius: 830
• Pagrindinės zonos kontaktai: 630
• Maitinimo šynų kontaktai: 200 (4 šynos po 50)
• Maitinimo šynos: 2 (kiekviena po 2 eilutes)
• Kontaktų medžiaga: nikeliuota fosforo bronza
• Korpuso medžiaga: ABS plastikas
• Kontaktų žingsnis: 2,54 mm (0,1 colio)
• Maksimali įtampa: 300 V AC/DC
• Maksimali srovė: 1 A vienam kontaktui
• Izoliacijos varža: >100 MΩ
• Darbinė temperatūra: nuo -20 °C iki +80 °C
• Lipnus pagrindas: taip (savaime lipnus)
• Spalva: juoda

Naudojimo patarimai

Maitinimo šynas naudokite VCC ir GND paskirstymui. Jei dirbate su Raspberry Pi, prijunkite 5 V ir 3,3 V prie atskirų šynų, kad išvengtumėte painiavos. Lipnus pagrindas leidžia pritvirtinti plokštę visam laikui, tačiau galite naudoti ir varžtus ar stovus, jei norite ją perkelti.

Patarimas: prieš pradėdami naują projektą, visada patikrinkite, ar maitinimo šynos tinkamai izoliuotos, ir naudokite skirtingų spalvų laidus, kad būtų lengviau atsekti jungtis.
