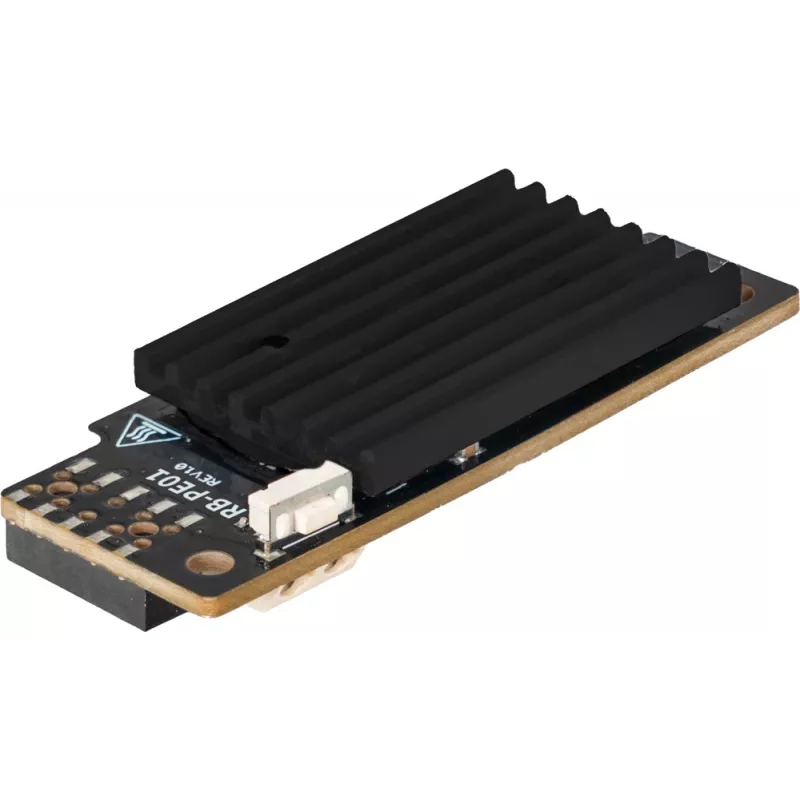

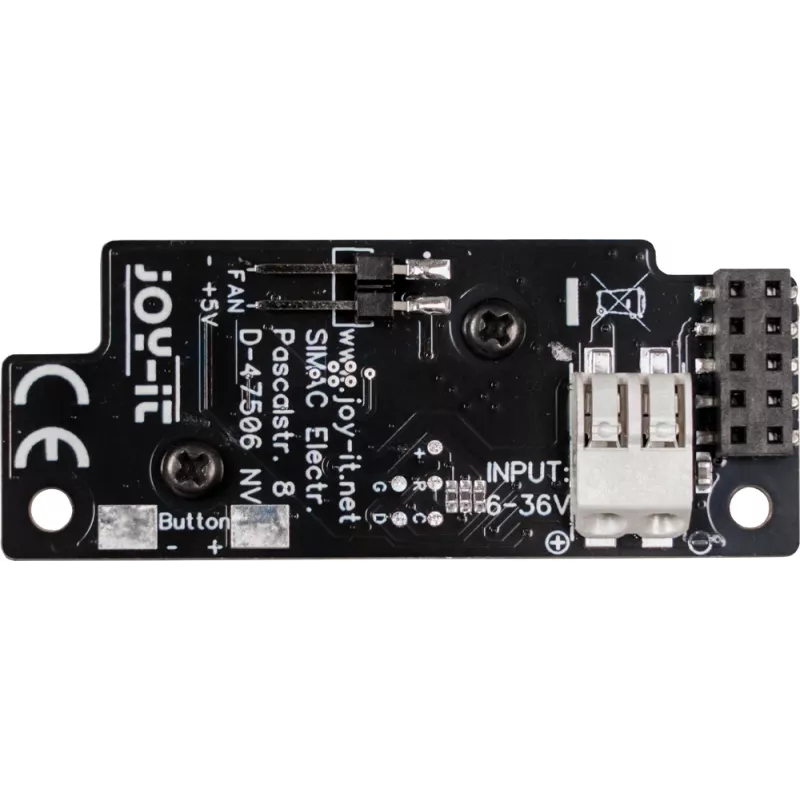

Joy-IT PIEnergy Mini Raspberry Pi UPS modulis (RB-PE01)

Raspberry Pi projektuose, kuriuose svarbus duomenų vientisumas ir nepertraukiamas veikimas, netikėtas maitinimo nutrūkimas gali sukelti rimtų pasekmių. Joy-IT PIEnergy Mini UPS modulis (RB-PE01) užtikrina, kad jūsų Raspberry Pi A+, B+, 2B, 3B, 3B+ ar 4B išliktų apsaugotas nuo staigių elektros tiekimo sutrikimų – automatiškai perjungdamas maitinimą į 3,7 V ličio polimero (LiPo) bateriją ir leisdamas saugiai išjungti sistemą.

Kam skirta

Šis modulis skirtas inžinieriams, kūrėjams ir profesionalams, kurie kuria ilgalaikius sprendimus su Raspberry Pi ten, kur maitinimas nestabilus arba projektas yra nešiojamas. Jis pravers ir tiems, kurie naudoja Raspberry Pi kaip mini serverį, duomenų rinkimo įrenginį ar pramoninį valdiklį, kur svarbus patikimumas ir duomenų išsaugojimas.

Pagrindinės savybės

• Automatinis maitinimo šaltinio perjungimas tarp išorinio 5 V DC įėjimo ir 3,7 V LiPo baterijos
• I2C sąsaja baterijos būsenos stebėjimui ir saugiam išjungimui užtikrinti
• Integruoti LED indikatoriai, rodantys maitinimo ir įkrovimo būseną
• 40 kontaktų GPIO praėjimo lizdas, leidžiantis sukrauti kitas plokštes
• Apsauga nuo perkrovimo, per didelio išsikrovimo ir viršsrovės
• Kompaktiškas mini plėtimo plokštės formatas

Specifikacijos

• Įėjimo įtampa: 5 V DC
• Įėjimo jungtis: Micro-USB, Raspberry Pi GPIO
• Išėjimo įtampa: 5 V DC
• Maksimali išėjimo srovė: 2 A
• Palaikoma baterija: 3,7 V vienos celės LiPo
• Baterijos jungtis: JST-PH 2,0 mm 2 kontaktų
• Maksimali įkrovimo srovė: 1,8 A
• Ryšio sąsaja: I2C
• Darbinė temperatūra: nuo 0 °C iki 70 °C

Kaip naudoti

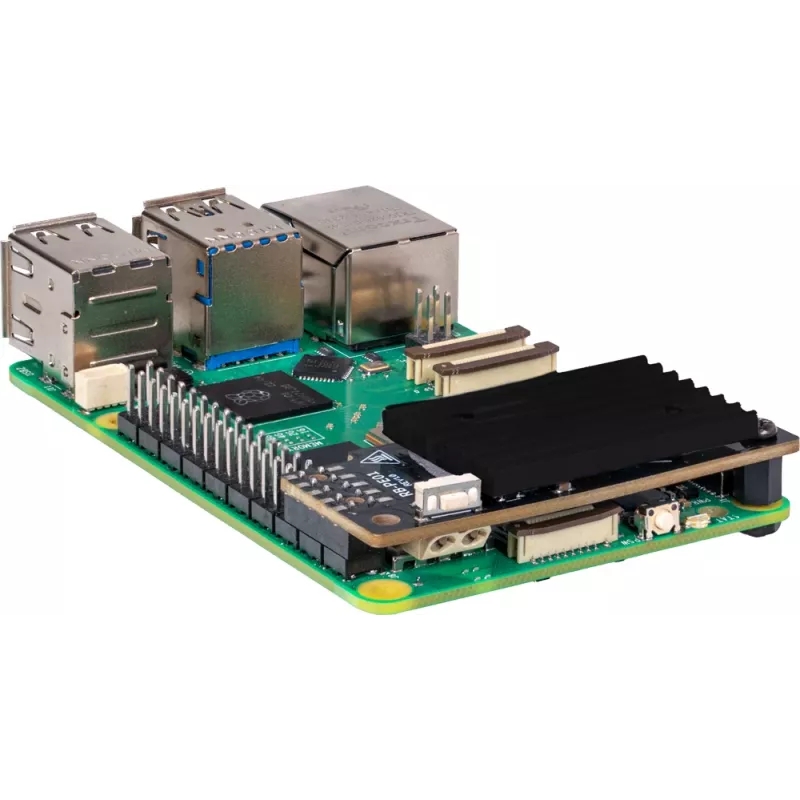

Modulis tvirtinamas prie Raspberry Pi 40 kontaktų GPIO lizdo. Prie JST-PH jungties prijunkite tinkamą 3,7 V LiPo bateriją. Maitinimą galite tiekti per Micro-USB arba per GPIO. Norėdami naudotis baterijos stebėjimo ir saugaus išjungimo funkcijomis, įdiekite reikiamus I2C įrankius ir sukonfigūruokite sistemą pagal Joy-IT dokumentaciją.

Patarimas: visada naudokite kokybišką LiPo bateriją su įmontuota apsaugos grandine. Sukonfigūruokite automatinį išjungimo scenarijų, kad pasiekus žemą baterijos įkrovos lygį Raspberry Pi būtų saugiai išjungtas – taip išvengsite SD kortelės pažeidimo. Reguliariai tikrinkite baterijos būseną per I2C, kad užtikrintumėte ilgą jos tarnavimo laiką.
