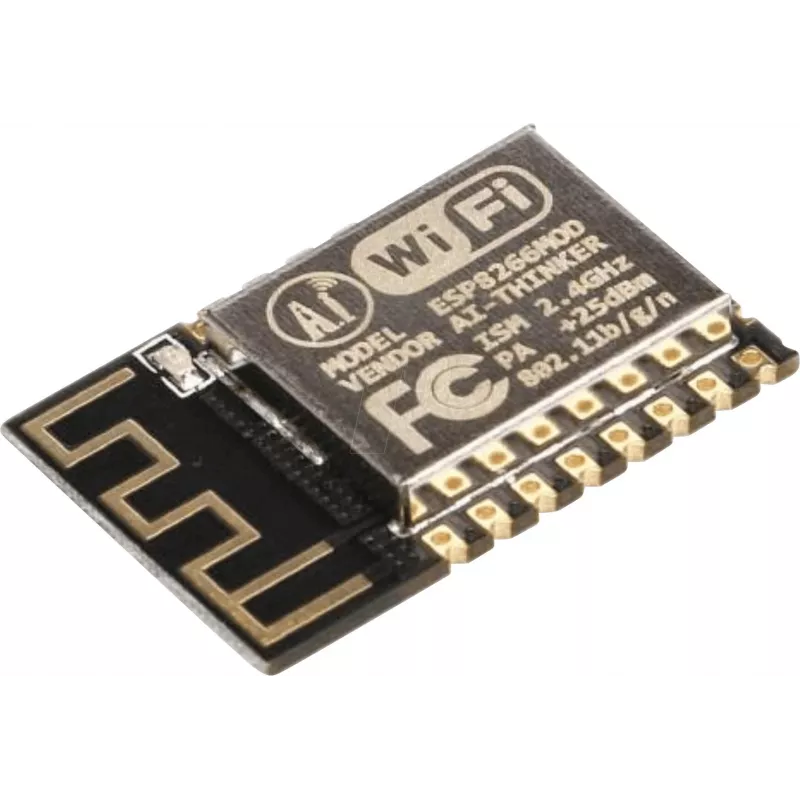

JOY-IT DEBO ESP8266-12F ESP8266 WiFi litavimo modulis SBC-ESP8266-12F

Profesionaliems IoT ir įterptinėms sistemoms kurti skirtas JOY-IT DEBO ESP8266-12F modulis užtikrina patikimą 2,4 GHz WiFi ryšį tiesiai ant jūsų spausdintinės plokštės. Šis kompaktiškas SMD modulis su Espressif ESP8266EX sisteminiu lustu, 32 bitų Tensilica L106 mikrovaldikliu, 4 MB flash atmintimi ir integruota PCB antena yra išsamiai dokumentuotas sprendimas, leidžiantis greitai integruoti belaidį ryšį į jutiklių, vykdiklių ir valdymo sistemų projektus.

Kodėl verta rinktis

DEBO ESP8266-12F pasižymi ekonomiškumu ir plačiu programinės įrangos palaikymu. Modulio briaunos kontaktai (castellated) užtikrina patikimą litavimą tiek prototipams, tiek serijinei gamybai, o integruota antena pašalina papildomų komponentų poreikį. 4 MB flash atmintis leidžia atlikti belaidžius programinės įrangos atnaujinimus (OTA) ir įkelti sudėtingas programas. Dėl mažo energijos suvartojimo (miego režime < 20 µA) modulis tinka baterijomis maitinamiems įrenginiams.

Pagrindinės specifikacijos

• Espressif ESP8266EX SoC su Tensilica L106 32 bitų procesoriumi (80 MHz, iki 160 MHz)
• 4 MB SPI flash atmintis, 64 KB instrukcijų RAM / 96 KB duomenų RAM
• WiFi 802.11 b/g/n, 2,4 GHz, WEP, WPA/WPA2, TKIP, AES saugumas
• 17 GPIO kontaktų su UART, SPI, I2C, I2S, PWM ir ADC sąsajomis
• Maitinimo įtampa 3,0–3,6 V (rekomenduojama 3,3 V), gilus miegas < 20 µA
• Palaiko Station, Access Point ir Station+AP režimus; suderinamas su Arduino IDE, MicroPython, ESP-IDF, NodeMCU

Kam tinka

• IoT jutiklių mazgams ir namų automatizavimo valdikliams
• Nešiojamiems duomenų registratoriams ir dėvimiems įrenginiams
• Belaidžio programavimo ir derinimo sąsajoms
• Išmaniajam apšvietimui, relėms ir aplinkos stebėjimo sistemoms
• Mokymosi projektams ir greitam prototipavimui

Kaip naudoti

Modulis tiekiamas be kontaktinių lizdų ir nešiklio plokštės – jį reikia lituoti tiesiai ant Jūsų suprojektuotos plokštės. Programinei įrangai įkelti naudokite USB–serial adapterį ir Arduino IDE arba MicroPython aplinką. Atkreipkite dėmesį, kad modulio loginiai lygiai yra 3,3 V, todėl jungiant prie 5 V sistemų būtina naudoti lygių keitiklį. Integruota PCB antena optimizuota 2,4 GHz dažniui, o kompaktiški matmenys (apie 24 x 16 mm) leidžia montuoti net ankštuose korpusuose.

Patarimas: prieš lituodami modulį ant galutinės plokštės, išbandykite jį su „breakout“ plokšte arba USB–serial adapteriu. Įsitikinkite, kad maitinimo šaltinis gali tiekti bent 300 mA trumpalaikius srovės šuolius, kad išvengtumėte ryšio sutrikimų. Programinės įrangos kūrimui rekomenduojame naudoti ESP-IDF arba Arduino IDE su ESP8266 core.
