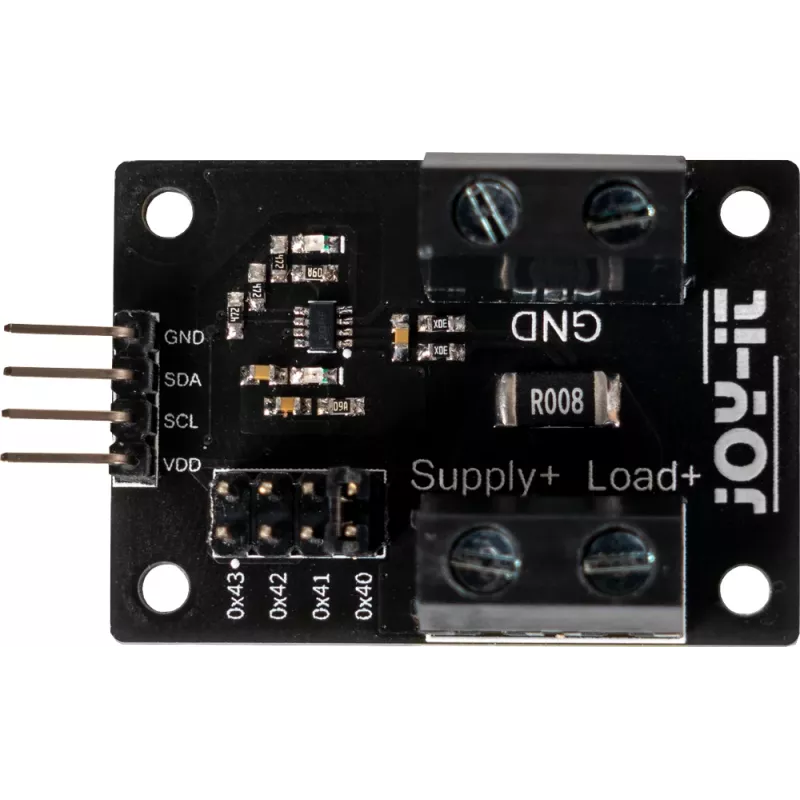

Joy-IT DEBO DVA 16 bitų srovės, įtampos ir galios stebėjimo modulis su INA226 (SBC-DVA)

16 bitų skiriamoji geba – 10 µA srovės ir 1,25 mV įtampos matavimo tikslumas, kurį užtikrina INA226 lustas. Šis Joy-IT DEBO DVA modulis leidžia inžinieriams ir IoT kūrėjams preciziškai stebėti energijos suvartojimą tiesiog ant prototipo plokštės, nenaudojant papildomų komponentų.

Kodėl verta rinktis

Skirtingai nuo paprastų srovės jutiklių, šis modulis atlieka realaus laiko galios skaičiavimus ir per I2C sąsają gali perduoti iki 128 mėginių per sekundę. 0,1 Ω šuntas su 1 % tolerancija užtikrina stabilumą net ilgalaikių matavimų metu, o programuojami aliarmo slenksčiai leidžia iš karto reaguoti į viršsrovę ar įtampos kritimą.

Pagrindinės specifikacijos

• Matavimo funkcijos: srovė, įtampa, galia
• 16 bitų ADC su INA226 lustu
• Įtampos diapazonas: 0–26 V DC, skiriamoji geba 1,25 mV
• Srovės diapazonas: ±3,2 A, skiriamoji geba 10 µA
• Galios diapazonas iki 83,2 W, skiriamoji geba 2,5 mW
• 0,1 Ω šuntas, 1 % tolerancija
• I2C sąsaja, adresas konfigūruojamas nuo 0x40 iki 0x4F
• Loginė įtampa: 3,3–5 V DC, jungiama per kištukinį kontaktų lizdą
• Programuojami aliarmai viršsrovei ir žemai įtampai
• Suderinama su Raspberry Pi, Arduino ir kitais mikrovaldikliais

Kam tinka

• Realaus laiko energijos stebėjimui Raspberry Pi ir Arduino projektuose
• Baterijomis maitinamų įrenginių charakteristikų nustatymui
• Apsaugos nuo viršsrovės ir žemos įtampos grandinėms
• Saulės kolektorių ir DC-DC keitiklių efektyvumo testavimui
• Mokymo laboratorijoms, kuriose integruojami I2C jutikliai

Kaip naudoti

Modulis tiekiamas su litavimo kontaktais, kuriuos galite prilituoti tiesiai prie prototipo plokštės arba sujungti laidais. Maitinimas imamas iš loginės 3,3–5 V linijos, o matuojama grandinė lieka izoliuota nuo I2C pusės. „Joy-IT“ pateikia pavyzdinį kodą populiarioms platformoms, o INA226 duomenų lapas – išsamią registrų dokumentaciją.

Patarimas: jei norite stebėti kelis kanalus vienu metu, nustatykite skirtingus I2C adresus (0x40–0x4F) ir sujunkite modulius lygiagrečiai – taip sutaupysite mikrovaldiklio išteklių. Būtinai patikrinkite, kad bendra srovė neviršytų ±3,2 A, ir naudokite ekranuotus laidus, jei aplinkoje daug elektromagnetinių trikdžių.
